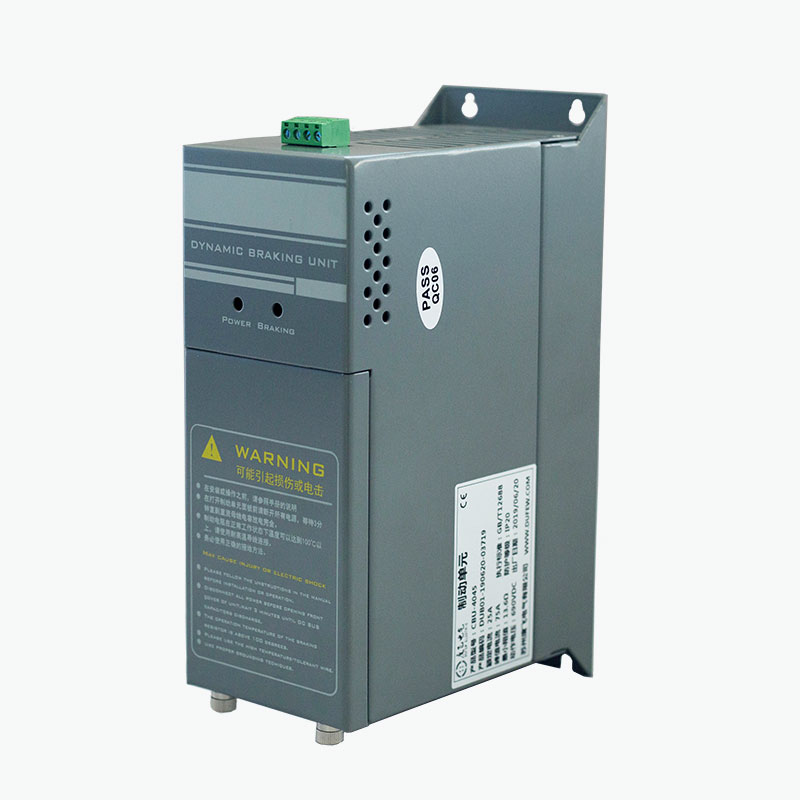

DufewgirBremsechoppersom en ekstern dynamisk bremseløsning for frekvensomformere (VFD), som hjelper til med å kontrollere DC-bussspenningen når motorer fungerer som generatorer under rask retardasjon eller overhaling av laster. Designet for 220V, 380V og 690V drivsystemer, kan CBU-serien konfigureres i henhold til bremsekraft, driftssyklus, DC-bussspenning, motstandsspesifikasjoner og installasjonskrav.
En bremsechopper er en nøkkelbryterkomponent i et dynamisk bremsesystem. Når en motor bremser, kan regenerativ energi strømme tilbake inn i VFDs DC-buss og føre til at spenningen stiger. Hvis denne energien ikke er riktig kontrollert, kan omformeren oppleve overspenningsbeskyttelse eller en ukontrollert avstengning. En bremsechopper overvåker DC-bussspenningen og bytter raskt en IGBT-krets for å overføre overflødig energi til en bremsemotstand, hvor den omdannes til varme. Denne artikkelen forklarer hvordan bremsechoppere fungerer, deres viktigste tekniske parametere, utvalgskriterier, bruksområder, beskyttelsesfunksjoner og installasjonshensyn.
Innholdsfortegnelse
- Hva er en bremsechopper?
- Hvordan fungerer en bremsechopper?
- Hvilke tekniske parametere betyr noe?
- Hvordan bør du velge en bremsechopper?
- Hvor brukes bremsechoppere?
- Bremsechopper vs. bremsemotstand
- Hvilke beskyttelsesfunksjoner er viktige?
- Installasjons- og idriftsettelseshensyn
- Produksjons- og kvalitetshensyn
- Ofte stilte spørsmål
Hva er en bremsechopper?
En bremsechopper er en elektronisk bryterenhet som brukes i DC-mellomkretsen til en variabel frekvensomformer. Dens primære formål er å kontrollere økningen av DC-bussspenning forårsaket av regenerativ energi.
Under normal motordrift omdannes elektrisk energi til mekanisk energi. Men når en belastning med høy treghet bremser ned, kan motoren midlertidig fungere som en generator. Mekanisk energi omdannes deretter tilbake til elektrisk energi og overføres til DC-bussen. Denne regenerative energien øker DC-linkspenningen.
En bremsechopper gir en kontrollert vei for denne overskuddsenergien. Når DC-bussspenningen når sin forhåndsinnstilte bremseterskel, slås chopperens IGBT-svitsjekrets på og retter energien mot en ekstern bremsemotstand. Motstanden konverterer den elektriske energien til varme, og hjelper til med å holde DC-bussen innenfor et passende driftsområde.
Derfor sprer ikke en bremsechopper energi uavhengig. I stedet styrer den når og hvordan bremsemotstanden kobles til DC-bussen.
Hvordan fungerer en bremsechopper?
Driftsprinsippet er basert på automatisk DC-busspenningsovervåking og rask elektronisk kobling. Hele prosessen kan oppsummeres som følger:
- Motorretardasjon:VFD-en kommanderer motoren til å redusere hastigheten.
- Regenerativ drift:Motoren fungerer midlertidig som en generator.
- DC bussspenningen stiger:Regenerativ elektrisk energi går tilbake til frekvensomformerens DC-link.
- Terskeldeteksjon:Bremsechopperen registrerer at DC-bussspenningen har nådd sitt konfigurerte driftsnivå.
- IGBT-svitsjing:Bryterkretsen leder og gir en vei til bremsemotstanden.
- Energispredning:Bremsemotstanden konverterer overflødig elektrisk energi til varme.
- Utkobling:Når DC-bussspenningen faller under utløserterskelen, slås chopperen av.
Denne koblingssyklusen kan gjentas raskt under bremsing. Resultatet er kontrollert spredning av regenerativ energi uten å kreve en separat ekstern kontroller for grunnleggende spenningsovervåking.
For bruksområder med hyppig bremsing eller høy regenerativ energi, kan en ekstern bremsechopper være spesielt nyttig når den interne bremsekapasiteten til en VFD er utilstrekkelig.
Hvilke tekniske parametere betyr noe?
Å velge en bremsechopper kun basert på motorkraft kan føre til et uegnet bremsesystem. De faktiske regenerative forholdene, DC-bussspenning, bremsefrekvens, motstandsegenskaper og driftssyklus bør alle evalueres.
| Parameter | Dufew CBU Series Reference | Teknisk betydning |
|---|---|---|
| Systemspenning | 220VAC / 380VAC / 690VAC | Bestemmer gjeldende frekvensomformer og DC-bussspenningsklasse |
| 220V bremsespenning | DC340 / 360 / 380 / 400 / 420V ±10V | Gir valgbare bremseterskler for kompatible systemer |
| 380V bremsespenning | DC630 / 660 / 690 / 730 / 760V ±10V | Matcher forskjellige 380V-klasse stasjonskonfigurasjoner |
| 690V bremsespenning | DC1140V ±10V | Designet for kompatible 690V-klasse drivsystemer |
| Kontrollmetode | Automatisk DC-buss spenningsovervåking | Lar chopperen reagere automatisk på regenerative forhold |
| Parallell respons | ≤1ms | Støtter koordinert svitsjing i parallelle konfigurasjoner |
| Viftestarttemperatur | Ca. 45°C | Hjelper med å håndtere varmen under høyere bremsebelastning |
| Overtemperaturbeskyttelse | Ca. 85°C | Gir termisk beskyttelse for bremsekretsen |
| Beskyttelsesvurdering | IP20 eller høyere | Indikerer kapslingsbeskyttelsesnivået for den aktuelle konfigurasjonen |
| Gjeldende standard | GB/T 12668 | Støtter teknisk samsvar for gjeldende stasjonsrelatert utstyr |
Endelig spenning, modell, elektrisk konfigurasjon og bremsekapasitet skal alltid bekreftes mot de spesifikke VFD- og applikasjonskravene.
Hvordan bør du velge en bremsechopper?
Profesjonelt utvalg starter med bremseforholdene i stedet for bare å tilpasse chopperen til motorens merkeeffekt. Et system som stopper en liten motor svært ofte kan generere mer krevende termiske forhold enn en større motor som bare bremser av og til.
Viktige valgfaktorer inkluderer:
- Drivsystemspenning:Bekreft at chopperens spenningsklasse tilsvarer VFD-systemet.
- Motorkraft:Bruk motorvurdering som referanse for systemdimensjonering.
- Lasttreghet:Laster med høy treghet genererer generelt mer regenerativ energi under rask retardasjon.
- Retardasjonstid:Kortere stopptider kan øke øyeblikkelig bremsekraft.
- Bremsefrekvens:Gjentatte bremsesykluser øker termisk stress.
- Bremsemotstand:Motstandsverdi, effekt og driftssyklus må være kompatible med chopperen.
- Omgivelsestemperatur:Høyere omgivelsestemperaturer kan redusere tilgjengelig termisk kapasitet.
- Skapventilasjon:Tilstrekkelig luftstrøm og installasjonsklaring er avgjørende for varmeavledning.
- Parallell drift:Flere choppere kan vurderes når bremsekravet overstiger kapasiteten til én enhet.
For teknisk evaluering inkluderer nyttig informasjon VFD-modellen, motorvurdering, belastningstype, nødvendig retardasjonstid, bremsefrekvens, eksisterende motstandsspesifikasjoner og forventet driftssyklus.
Hvor brukes bremsechoppere?
Bremsechoppere er allment anvendelige for industrielle drivsystemer der rask retardasjon, høy treghet eller overhalingsbelastninger kan returnere betydelig energi til DC-bussen.
| Søknad | Typisk bremsekrav |
|---|---|
| Heiser | Kontrollerer regenerativ energi under nedadgående bevegelse og rask retardasjon |
| Heiseutstyr | Håndterer regenerativ energi som produseres mens belastningen senkes |
| Kraner | Støtter dynamisk bremsing av løft og laster med høy treghet |
| Sentrifuger | Håndterer energi generert under rask stopp |
| Transportører | Styrer DC-bussspenning når bevegelige laster genererer regenerativ energi |
| Tekstilmaskineri | Støtter hyppige akselerasjons- og retardasjonssykluser |
| Papirmaskineri | Hjelper med å håndtere dynamiske bremsekrav i kontinuerlig produksjon |
| Maskinverktøy | Støtter rask stopp og kontrollert retardasjon |
| Industrielle vaskemaskiner | Håndterer gjentatte bremsesykluser |
Bremsechopper vs. bremsemotstand
En vanlig misforståelse er at bremsechopperen og bremsemotstanden utfører samme funksjon. I virkeligheten er de komplementære komponenter i et dynamisk bremsesystem.
| Komponent | Hovedfunksjon |
|---|---|
| DC buss | Gir den elektriske forbindelsen mellom VFD og bremsekrets |
| Bremsechopper | Styrer når regenerativ energi overføres fra DC-bussen |
| Bremsemotstand | Omdanner overført elektrisk energi til varme |
Chopperen fungerer derfor som bryterkontrolleren, mens motstanden fungerer som energispredningselementet. Begge komponentene må være korrekt tilpasset drivsystemet og bremsesyklusen.
Hvilke beskyttelsesfunksjoner er viktige?
Fordi bremsekretser kan håndtere betydelig elektrisk og termisk energi, er beskyttelsesfunksjoner viktige for pålitelig industriell drift. Avhengig av valgt konfigurasjon, kan Dufew CBU-serien inkludere flere beskyttelsesfunksjoner.
- DC-buss overspenningsvern
- Bremsekrets kortslutningsbeskyttelse
- Overtemperaturbeskyttelse
- Kjølevifte feilbeskyttelse
- Feil reléutgang
Feilreléet kan gi et signal til et eksternt kontrollsystem når en definert feiltilstand oppstår. Dette kan bidra til å integrere bremsekretsen i en bredere industriell automatiserings- og beskyttelsesstrategi.
Installasjons- og idriftsettelseshensyn
Riktig installasjon er avgjørende for både elektrisk sikkerhet og bremseytelse. Før idriftsettelse av en bremsechopper, bør ingeniører verifisere hele bremsekretsen i stedet for å kontrollere chopperen isolert.
- Bekreft at chopperspenningsklassen samsvarer med drivsystemet.
- Kontroller DC-bussens polaritet før tilkobling.
- Sjekk bremsemotstandens motstand og effekt.
- Sørg for at alle terminaler er riktig tilkoblet og godt strammet.
- Sørg for tilstrekkelig ventilasjon og installasjonsavstand.
- Skille strømledninger fra sensitive kontroll- og signalledninger der det er aktuelt.
- Koble til feilrelékretsen når det kreves av kontrollarkitekturen.
- Utfør elektriske inspeksjoner før systemet aktiveres.
Tvungen luftkjøling kan være viktig for applikasjoner som involverer høy bremsefrekvens eller betydelig bremsekraft. Faktisk termisk ytelse avhenger av bremsekraft, driftssyklus, omgivelsestemperatur, skapventilasjon, installasjonsklaring og driftsfrekvens.
Installasjon og igangkjøring skal fullføres av kvalifisert elektrisk personell i henhold til gjeldende produktdokumentasjon og elektriske krav.
Produksjons- og kvalitetshensyn
For industrikunder som kjøper en bremsechopper fra en produsent eller leverandør i Kina, bør produktytelsen evalueres sammen med produksjonsevne, testprosedyrer, dokumentasjon og teknisk støtte.
Dufew Electric produserer kraftelektronikkkomponenter for industrielle driv- og kraftkontrollapplikasjoner, inkludert bremsechoppere, bremsemotstander, bremseenheter, reaktorer, filtre, transformatorer og industrielle motstander.
Avhengig av produktkonfigurasjonen kan kvalitetskontrollen omfatte:
- Inngående materialkontroll
- Inspeksjon av elektrisk tilkobling
- Testing av isolasjonsmotstand
- Dielektrisk styrketesting
- Verifisering av byttefunksjon
- Verifisering av beskyttelsesfunksjon
- Inspeksjon av kjølevifte
- Terminal- og dimensjonsinspeksjon
- Sluttproduktinspeksjon og pakking
CBU-serien er produsert i henhold til gjeldende krav i GB/T 12668, mens Dufew Electric opprettholder relevante ISO- og CE-sertifiseringer innenfor sitt kvalitets- og produktoverholdelsessystem. Spesifikke sertifiseringsdokumenter og tekniske poster bør bekreftes i henhold til den valgte modellen og prosjektkravene.
Ofte stilte spørsmål om bremsekuttere
1. Hva er hovedformålet med en bremsechopper?
En bremsechopper kontrollerer regenerativ energi som returneres til VFDs DC-buss under motorretardasjon eller overhalingsoperasjon. Den bytter overskuddsenergien til en bremsemotstand for å forhindre for høy DC-bussspenning.
2. Erstatter en bremsechopper en bremsemotstand?
Nei. De to komponentene utfører forskjellige funksjoner. Bremsechopperen styrer koblingsveien, mens bremsemotstanden konverterer regenerativ elektrisk energi til varme. De er vanligvis designet for å fungere sammen.
3. Kan en bremsechopper støtte en bremsing med høy effekt?
Det avhenger av nødvendig bremsekraft, driftssyklus, DC-bussspenning, motstandskonfigurasjon og valgt modell. Der en enkelt enhet ikke er tilstrekkelig, kan flere kompatible choppere kobles parallelt i henhold til systemdesignet.
4. Hvilke spenningssystemer kan Dufew CBU-serien støtte?
CBU-serien er tilgjengelig for 220V, 380V og 690V drivsystemer. Riktig modell og bremsespenning må velges i henhold til VFDs DC-bussegenskaper og applikasjonen.
5. Hvilken informasjon bør gis ved forespørsel om en bremsechopper?
For nøyaktig teknisk valg, oppgi drivmodell, systemspenning, motoreffekt, lasttype, retardasjonstid, bremsefrekvens, nødvendig bremsekraft, bremsemotstandsspesifikasjoner, driftssyklus, omgivelsesforhold og installasjonskrav når det er tilgjengelig.
Konklusjon
A riktig valgtBremsechopperkan spille en viktig rolle i å kontrollere regenerativ energi og opprettholde stabil DC-bussspenning i krevende VFD-applikasjoner. Fra heiser og kraner til sentrifuger, transportører, tekstilutstyr og maskinverktøy, den rette kombinasjonen av chopper, bremsemotstand, kjølesystem og beskyttelsesfunksjoner kan forbedre dynamisk bremsepålitelighet. Hvis du vurderer en bremsechopper for et nytt drivsystem eller trenger hjelp til å matche spenning, bremsekraft, motstandsspesifikasjoner og driftssyklus,kontakt ossfor å diskutere applikasjonskravene dine med Dufew Electric og identifisere en passende konfigurasjon.
