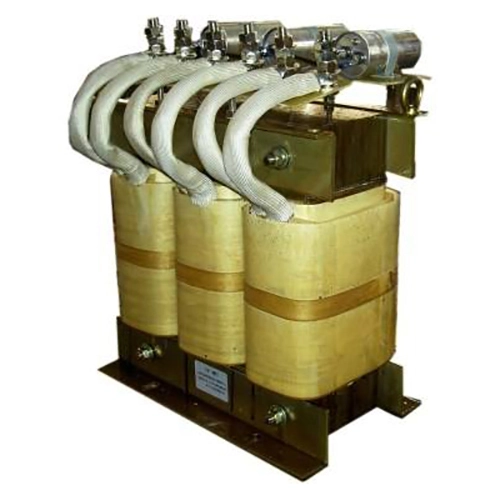

Sinusbølgefilter

Dufew elektriske sinusbølgefilter er installert på utgangssiden av VFD-systemer for å forbedre bølgeformkvaliteten på motorsiden og gi pålitelig motorbeskyttelse i industrielle applikasjoner. Under VFD-svitsjedrift genereres og overføres høyfrekvente PWM-spenningspulser gjennom motorkabler, spesielt i langdistanseinstallasjoner, noe som kan forårsake reflektert spenning, økt dv/dt-spenning, elektromagnetisk interferens og ytterligere motortap.

VFD Sine Wave Filter bruker en LC lavpassfiltreringsstruktur som består av reaktorer og kondensatorer. Filtreringsnettverket demper bærefrekvenskomponenter og høyfrekvente harmoniske fra PWM-utgangssignaler samtidig som det lar grunnfrekvensspenningen passere effektivt, og konverterer utgangsbølgeformen til en jevnere nesten sinusformet bølgeform.

Filtreringsprosessen hjelper:

- Reduser PWM høyfrekvente komponenter

- Improve motor terminal voltage waveform

- Lavere dv/dt-belastning på motorisolasjon

- Reduser elektromagnetisk interferens (EMI)

- Forbedre motorens driftsstabilitet og servicepålitelighet

Produktet bruker kaldvalsede silisiumstålkjerner med lavt tap, isolasjonsmaterialer i klasse F, vakuumimpregneringsteknologi og optimaliserte termiske strukturer for å opprettholde stabil ytelse under kontinuerlig industriell drift, og gir en effektiv løsning for motorsystemer med lange kabler, automasjonsutstyr og høyytelses VFD-applikasjoner.

Viktige fordeler

1. Forbedret VFD-utgangsbølgeform

I motsetning til en standard utgangsreaktor som hovedsakelig øker kretsimpedansen, gir LC-filtreringsstrukturen større dempning av høyfrekvente svitsjekomponenter, noe som resulterer i en jevnere motorspenningsbølgeform med lavere høyfrekvent forvrengning og redusert elektrisk stress på motorviklinger.

2. Redusert motorisolasjonsbelastning

Høye dv/dt PWM-pulser kan øke isolasjonsspenningen, spesielt når lange kabler er installert mellom VFD og motor. Filteret bidrar til å begrense spenningstopper og reflekterte bølgeeffekter, reduserer stress på motorviklingsisolasjonen og støtter langsiktig motordrift.

3. Egnet for langdistanse motorkabler

Lange motorkabler introduserer distribuert kapasitans som kan øke ladestrømmen og reflektert spenning. Dufew justerer de elektriske parametrene i henhold til systemkravene for applikasjoner som fjernpumpesystemer, utendørs motorutstyr, underjordisk maskineri og store produksjonslinjer.

4. Forbedrede motordriftsforhold

Ved å dempe høyfrekvent interferens og utgangsbølgeformforvrengning, kan filteret bidra til å redusere motorens elektromagnetiske støy, ytterligere temperaturøkning, harmoniske-relaterte tap og mekaniske vibrasjoner assosiert med ustabile inverterutgangsbølgeformer.

Tekniske designfunksjoner

Optimalisert LC lavpass-filtreringsstruktur

Reaktoren og kondensatoren er tilpasset i henhold til PWM-utgangsegenskapene til VFD. Den resulterende LC-strukturen demper bærefrekvenskomponenter mens den opprettholder overføring av grunnfrekvensen og forbedrer spenningsbølgeformen på motorsiden.

Magnetisk kretsdesign med lavt tap

Det magnetiske systemet kan bruke kaldvalsede silisiumstålkjerner, en optimert luftspaltestruktur og magnetiske materialer med lavt tap for å opprettholde stabile induktansegenskaper og kontrollere magnetiske tap under kontinuerlig drift.

Pålitelig isolasjon og termisk design

Isolasjonssystemet kan inneholde klasse F høytemperaturisolasjon, vakuumimpregnering og flammehemmende isolasjonsmaterialer. Disse tiltakene støtter dielektrisk styrke, mekanisk stabilitet og pålitelig drift under kontinuerlige industrielle forhold.

Modellbeskrivelse

Eksempel: SWF-4 3 2-1200

Tekniske spesifikasjoner

Typiske applikasjoner

Dufew sinusbølgefilterløsninger er egnet for VFD-systemer som krever forbedret utgangsbølgeformytelse og motorbeskyttelse.

Produksjonsevne og kvalitetssikring

Dufew Electric produserer industrielle kraftelektronikkkomponenter, inkludert filtre, reaktorer, bremsemotstander, transformatorer og tilpassede elektriske løsninger. For bølgeformfiltreringsprodukter utføres produksjonen gjennom kontrollerte prosesser fra magnetisk komponentforberedelse og vikling til isolasjonsbehandling, impregnering, elektrisk testing og sluttkontroll.

Produksjonsprosesser inkluderer:

- Magnetisk kjernebehandling

- Presisjonsvikling

- Isolasjonsbehandling

- Vakuumimpregnering

- Testing av elektrisk ytelse

Kvalitetsinspeksjon dekker viktige elektriske og mekaniske parametere, med kontroller inkludert:

- Isolasjonsmotstandstesting

- Dielektrisk tåletesting

- Verifisering av elektriske parametere

- Testing av temperaturøkning

- Sluttkontroll av utseende

Dufew Electric støtter også OEM-produksjon, tilpassede elektriske parametere, teknisk applikasjonsstøtte og prosjektbasert forsyning. Produkttegninger, testrapporter og sertifiseringsdokumenter kan leveres i henhold til kunde- og prosjektkrav.

Emballasje og levering

Dufew leverer eksportstandard emballasjeløsninger for industrielle elektriske produkter.

Emballasjen inkluderer:

- Fuktbestandig beskyttelse

- Støtsikker feste

- Forsterkede trekasser for tunge modeller

- Produktidentifikasjonsetiketter

- Tekniske dokumenter

Hver enhet inspiseres før forsendelse for å sikre at produktspesifikasjonene oppfyller kundens krav.

Sinusbølgefilter vs utgangsreaktor

FAQ

Q1: Hva er forskjellen mellom et sinusbølgefilter og en utgangsreaktor?

Et sinusbølgefilter bruker en LC-filtreringsstruktur for å redusere PWM-svitsjkomponenter og forbedre bølgeformkvaliteten på motorsiden. En utgangsreaktor øker hovedsakelig impedansen for å begrense strømendringer og redusere spenningsstigningshastigheten, men den omformer ikke utgangsbølgeformen vesentlig.

Q2: Når bør dette produktet installeres i et VFD-system?

Det anbefales for applikasjoner med lange motorkabler, følsomme motorer, strenge EMC-krav eller systemer der PWM-spenningsbelastning kan påvirke motorens pålitelighet.

Q3: Kan den støtte langdistanse motorkabelapplikasjoner?

Ja. Filtreringsparametrene kan tilpasses i henhold til kabellengde, motoreffekt, VFD-karakteristikk og driftsforhold.

Q4: Kan Dufew tilby skreddersydde løsninger?

Ja. Dufew støtter tilpassede design basert på spenningsklassifisering, strømkapasitet, bærefrekvens, installasjonskrav og spesifikke bruksforhold.
