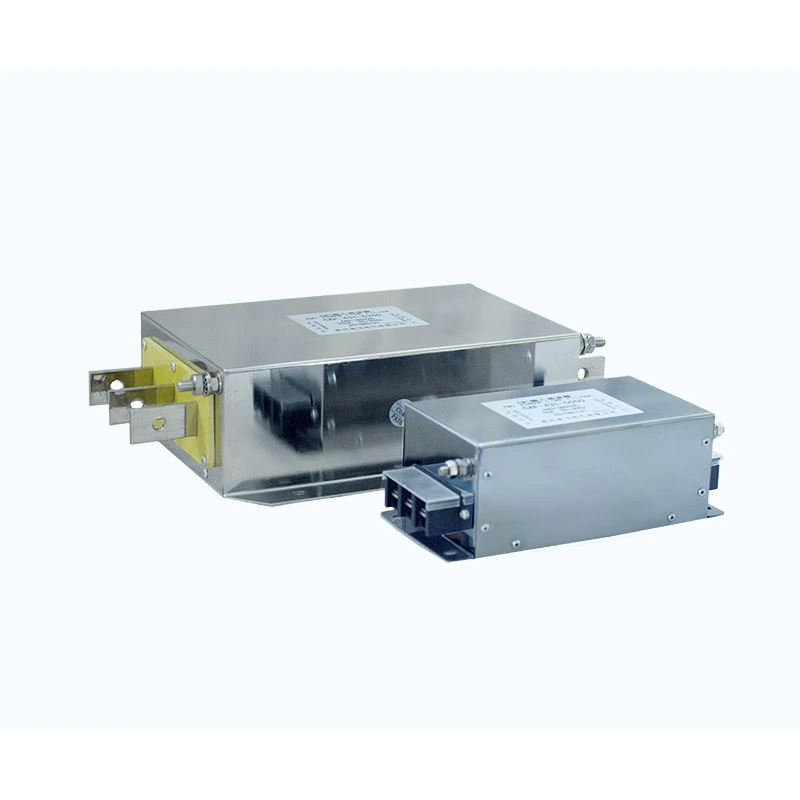

Harmonisk filter

Dufew Electric Harmonic Filter er designet for VFD-systemer og andre ikke-lineære belastninger som genererer harmoniske strømmer under drift. Installert på inngangssiden av drivsystemet, bruker den en avstemt LC-krets med filterreaktorer, kraftkondensatorer og ikke-induktive dempemotstander for å redusere utvalgte lavordens harmoniske og forbedre strømkvaliteten. De typiske målovertonene inkluderer 5., 7., 11. og 13. orden, med den endelige konfigurasjonen bestemt av systemspenning, belastningskarakteristikk, harmonisk spektrum og nødvendig filtreringsytelse.

Typiske ytelsesparametere inkluderer THDi <10 % ved full belastning, THDv <5 %, effektfaktor over 0,98, temperaturøkning ≤80K, støynivå ≤65dB og dielektrisk styrke opp til 3000VAC, avhengig av valgt modell og driftsforhold.

Hvorfor harmonisk filtrering er nødvendig i industrielle kraftsystemer

VFD-er, omformere, likerettere og andre ikke-lineære belastninger kan generere harmoniske strømmer under AC-DC-konvertering og byttedrift. Når harmoniske nivåer blir for høye, kan de øke transformator- og kabeltapene, forårsake ytterligere oppvarming, redusere effektfaktoren og påvirke stabiliteten til sensitivt elektrisk utstyr.

For industrielle kraftnettverk med flere ikke-lineære belastninger, hjelper passende harmonisk kontroll å opprettholde stabile elektriske forhold og redusere virkningen av harmoniske strømmer på distribusjonssystemet.

Tekniske designfunksjoner

Avstemt LC-filtreringsstruktur

Reaktoren og kondensatorparametrene er tilpasset i henhold til systemet og harmoniske egenskaper for å skape en lavimpedansbane ved utvalgte harmoniske frekvenser. Dette gjør at harmoniske strømmer kan avledes gjennom filteret samtidig som normal grunnfrekvensdrift opprettholdes.

Resonansdemping

Ikke-induktive dempingsmotstander er integrert i filtreringskretsen for å kontrollere resonansen mellom filteret, gitterimpedansen og ikke-lineære belastninger. Dette bidrar til å begrense harmonisk forsterkning og redusere overdreven strømbelastning på filtreringskomponentene under kontinuerlig drift.

Reaktor, kondensator og termisk tilpasning

Stabil filtreringsytelse avhenger av riktig koordinering av reaktorinduktans, kondensatorkapasitet, dempningsmotstand og varmespredning. Dufew justerer disse parameterne i henhold til den elektriske karakteren og driftsforholdene for å opprettholde pålitelig ytelse under kontinuerlig industriell belastning.

Harmonisk analyse og tilpasset løsningsevne

Filtervalg bør være basert på de faktiske elektriske egenskapene til installasjonen i stedet for merkeeffekt alene. Dufew evaluerer systemforhold som spenning, strøm, VFD-kapasitet, harmonisk spektrum, nødvendig THDi og installasjonsmiljø når du utvikler en passende konfigurasjon.

Teknisk støtte kan dekke harmonisk analyse, filterparameterberegning, elektrisk konfigurasjon, mekanisk struktur og applikasjonsveiledning. Kunder kan gi harmoniske måledata, enkeltlinjediagrammer, utstyrsspesifikasjoner eller driftsforhold for teknisk evaluering.

Forbedring av strømkvalitet

Reduser harmonisk strømforvrengning

Den innstilte filtreringskretsen reduserer karakteristiske harmoniske strømmer generert av VFD-er og andre ikke-lineære belastninger, og hjelper til med å redusere strømbølgeformforvrengning og redusere harmonisk sirkulasjon gjennom transformatorer, kabler og annet distribusjonsutstyr.

Forbedre kraftfaktoren

Ved å adressere harmonisk strøm og reaktiv effekt kan filteret bidra til å forbedre effektfaktoren, redusere reaktiv effektbehov og redusere tap i det elektriske distribusjonssystemet.

Støtte drift av stabilt utstyr

Å redusere harmonisk forvrengning kan forbedre driftsforholdene til transformatorer, distribusjonsutstyr, industrielle automasjonssystemer og andre elektriske belastninger, spesielt i installasjoner med en høy andel ikke-lineært utstyr.

Valgguide

Dufew kan anbefale passende filterkonfigurasjoner i henhold til faktiske applikasjonskrav.

Typiske applikasjoner

Dufew Harmonic Filter-løsninger er egnet for industrielle kraftsystemer der harmonisk forvrengning påvirker utstyrets ytelse.

Modellbeskrivelse

Eksempel: HFL-4 3 1-0490

Tekniske spesifikasjoner

Produksjonsevne og kvalitetssikring

Dufew Electric spesialiserer seg på industrielle kraftelektronikkkomponenter, inkludert harmoniske filtre, reaktorer, bremsemotstander, transformatorer og tilpassede elektriske løsninger.

For harmoniske filtreringsprodukter fokuserer Dufew på:

- Reaktorproduksjon og parametertilpasning

- Kondensatorvalg og integrasjon

- Resonanskarakteristisk verifisering

- Testing av elektrisk sikkerhet

- Ytelsesvalidering

Hvert produkt gjennomgår inspeksjon inkludert:

Dufew støtter:

- OEM-produksjon

- Skreddersydde harmoniske løsninger

- Ingeniørsamarbeid

- Prosjektbasert teknisk støtte

Tilgjengelig dokumentasjon inkluderer ISO kvalitetsstyringssertifisering, CE-sertifisering og produkttestrapporter.

Emballasje og global levering

Dufew leverer eksportstandard emballasjeløsninger for industrielle elektriske produkter.

Emballasjen inkluderer:

- Fuktbeskyttelse

- Støtsikker feste

- Forsterkede trekasser for tunge modeller

- Produktidentifikasjonsetiketter

- Tekniske dokumenter med forsendelse

Hver enhet inspiseres før levering for å sikre samsvar med kundenes spesifikasjoner.

Harmonisk filter vs EMI inngangsfilter

FAQ

Q1: Hvilke komponenter brukes i filtreringssystemet?

En typisk filtreringskrets bruker reaktorer, kondensatorer og dempemotstander. Disse komponentene jobber sammen for å skape en innstilt bane for utvalgte harmoniske frekvenser og bidrar til å forbedre den generelle strømkvaliteten.

Q2: Hvordan velges et passende filter for et VFD-system?

Valget avhenger av systemspenning, merkestrøm, VFD-kapasitet, harmoniske egenskaper, THDi-krav og installasjonsforhold. Dufew gir anbefalinger basert på de spesifikke bruks- og driftskravene.

Q3: Kan Dufew designe filtre i henhold til målte harmoniske data?

Ja. Dufew kan evaluere harmoniske måleresultater sammen med systemparametere og nødvendig filtreringsytelse for å bestemme en passende konfigurasjon for applikasjonen.

Q4: Hva er forskjellen mellom et harmonisk filter og et EMI-filter?

Førstnevnte brukes hovedsakelig for å redusere harmoniske strømmer av lav orden generert av ikke-lineære belastninger, mens et EMI-filter primært adresserer høyfrekvent interferens forårsaket av bytteenheter.

Tilpassede harmoniske dempingsløsninger fra Dufew Electric

Dufew Electric tilbyr skreddersydde løsninger for VFD-systemer, industrielt automasjonsutstyr og kraftkonverteringsapplikasjoner. Med ingeniørerfaring, kontrollerte produksjonsprosesser og kvalitetsinspeksjonsprosedyrer, støtter Dufew filtervalg, parametertilpasning og applikasjonsspesifikke konfigurasjoner basert på faktiske systemkrav.

Kontakt Dufew Electric for produktspesifikasjoner, teknisk evaluering og tilpasset prosjektstøtte.
