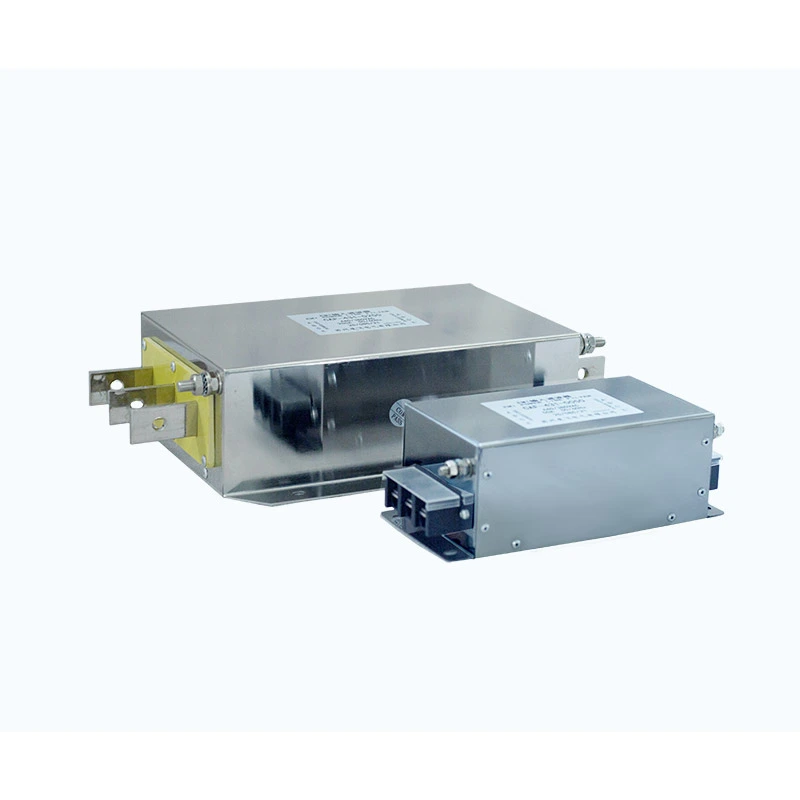

Utgangsfilter

Utgangsfilteret er installert mellom VFD-utgangsterminalene og motorinngangsterminalene for å forbedre kvaliteten på elektriske signaler som overføres til motoren.

Ved å kombinere flertrinns filtreringskretser med optimaliserte magnetiske komponenter, demper den høyfrekvente svitsjeinterferens generert av PWM-omformerdrift og reduserer elektrisk stress ved motorterminaler.

Designet bidrar til å minimere:

- Høyfrekvente harmoniske komponenter

- Spenningsspydpulser forårsaket av rask veksling

- dv/dt spenning på motorisolasjon

- Elektromagnetisk interferens gjennom motorkabler

Isolasjonssystemet gir:

- Linje-til-linje: 1500VDC / 60S

- Linje-til-bakke: 2500VDC / 60S

Med isolasjonsmotstand over 100MΩ, overbelastningsevne på 1,4 ganger merkestrøm i 1 minutt, og støtte for motorkabelavstander på opptil 400m med skjermede kabler, er Dufew-løsningene egnet for krevende industrielle drivsystemer.

Tekniske spesifikasjoner

Modellbeskrivelse

CAF-4 3 2-0600

Viktige fordeler

1. Anvendelsesevne for lang kabel

Lange motorkabler kan introdusere distribuert kapasitans, noe som kan øke ladestrømmen og høyfrekvent interferens. Den optimaliserte magnetiske kretsdesignen hjelper til med å redusere påvirkningen av kabelkapasitans, forbedre utgangsbølgeformstabiliteten og redusere høyfrekvent stråling, noe som gjør filteret egnet for eksterne motorinstallasjoner. Den støtter skjermede kabler opp til 400m og uskjermede kabler opp til 300m.

2. Forbedret beskyttelse mot motorisolasjon

PWM-svitsjeoperasjon kan generere rask spenningsøkning og høyfrekvent stress på motorviklinger. Utgangsfilteret hjelper til med å redusere dv/dt-støt og spenningsspiss, begrenser isolasjonsaldring forårsaket av byttepulser og forbedrer motorens generelle pålitelighet.

3. Redusert elektromagnetisk interferens

Flertrinnsfiltreringsstrukturen hjelper til med å undertrykke høyfrekvent svitsjingstøy samt interferens i fellesmodus og differensialmodus. Dette kan forbedre EMC-ytelsen og redusere interferens i systemer utstyrt med sensitivt kontroll- og overvåkingsutstyr.

4. Opprettholder motorytelse med lavt tilleggstap

Filtreringsdesignet retter seg først og fremst mot høyfrekvente komponenter samtidig som den opprettholder den grunnleggende frekvensenergien som kreves for normal motordrift. Dette bidrar til å opprettholde stabil motormomentutgang, minimere ytterligere tap og støtte pålitelig kontinuerlig drift.

5. Fleksibel industriell integrasjon

Den kompakte designen støtter både vertikal og horisontal installasjon og kan romme forskjellige skapoppsett. Tilpassede spennings- og strømklassifiseringer er også tilgjengelige for å møte spesifikke industrielle applikasjoner og OEM-prosjektkrav.

Applikasjonsscenarier

Dufew Output Filter er egnet for applikasjoner der motorkabellengder overstiger 50 meter, samt høypresisjons servomaskineringsutstyr, synkrone drivsystemer med flere motorer og produksjonslinjer utstyrt med sensitivt inspeksjonsutstyr. Den er også egnet for kraner og sprøytestøpeutstyr som krever hyppig akselerasjon og bremsing.

Typiske bruksområder inkluderer industriell automasjon, CNC-maskiner, heiser, havneutstyr, tekstilmaskineri, sprøytestøpemaskiner og testsystemer.

Sammenligning av utvalg

Produksjonsevne og kvalitetssikring

Dufew Electric spesialiserer seg på industrielle kraftelektronikkkomponenter, inkludert filtre, reaktorer, bremsemotstander og tilpassede elektriske løsninger.

Med ingeniørerfaring innen magnetiske komponenter og drivsystemapplikasjoner, tilbyr Dufew skreddersydde løsninger for ulike spenningsnivåer, strømområder og installasjonskrav.

Dufews produksjonskapasitet dekker magnetisk komponentbehandling, presisjonsvikling, isolasjonsbehandling, verifisering av elektriske parametere og ytelsestesting, noe som sikrer konsistent produksjonskvalitet og pålitelig produktytelse.

Kvalitetskontroll inkluderer isolasjonsmotstand, dielektrisk motstand, temperaturøkning, elektrisk ytelse og inspeksjoner av utseende. Hvert trinn er designet for å verifisere den elektriske sikkerheten, driftsstabiliteten og den generelle kvaliteten til de ferdige produktene.

Dufew støtter OEM-produksjon, tilpasset design, teknisk dokumentasjon og applikasjonsteknisk støtte for å møte ulike industrielle krav. Kvalitetsdokumentasjon inkluderer ISO kvalitetsstyringssertifisering, CE-sertifisering og produkttestingsrapporter.

Emballasje og levering

Dufew bruker eksportstandardemballasje for å sikre sikker transport av industrielle elektriske komponenter.

Pakkeløsninger inkluderer:

- Fuktbestandig beskyttelse

- Støtsikker feste

- Forsterkede trekasser for store modeller

- Produktidentifikasjonsetiketter

- Tekniske dokumenter

Hvert produkt inspiseres før forsendelse for å sikre samsvar med kundens krav.

FAQ

Q1: Hva er forskjellen mellom et utgangsfilter og en utgangsreaktor?

Et utgangsfilter retter seg hovedsakelig mot høyfrekvente svitsjekomponenter, PWM-interferens og elektromagnetisk støy på motorsiden. En utgangsreaktor reduserer hovedsakelig spenningsøkningen, begrenser strømpåvirkning og forbedrer utgangsbølgeformforholdene.

For krevende bruksområder avhenger den passende løsningen av kabellengde, motortype og EMC-krav.

Q2: Kan denne løsningen redusere motorstøy?

Ja. Ved å redusere høyfrekvente komponenter generert av omformersvitsjing, kan det bidra til å redusere elektromagnetisk vibrasjon og forbedre motorens driftsforhold.

Q3: Hvorfor er filtrering viktig for lange motorkabler?

Lange kabler øker distribuert kapasitans og kan forsterke høyfrekvent interferens. Riktig filtrering bidrar til å redusere kabelrelatert elektrisk stress og forbedrer systemets stabilitet.

Q4: Kan Dufew tilpasse filterløsninger?

Ja. Dufew tilbyr skreddersydde løsninger inkludert spenningsklassifisering, strømkapasitet, filtreringsegenskaper, dimensjoner og installasjonsstruktur i henhold til kundens krav.
