Vi tilbyr en omfattende portefølje inkludert motstander, bremseenheter, reaktorer, kraftfiltre og transformatorer, med komplette tilpasningsmuligheter for å møte ulike applikasjonskrav.
Et frekvensomformerfilter er installert rundt en frekvensomformer for å kontrollere elektrisk interferens som genereres under motorhastighetsregulering.
En typisk forbindelse er:
Strømforsyning → Inngangsfiltrering → VFD → Utgangsfiltrering → Motor
De to seksjonene tar for seg ulike deler av drivsystemet.
Inngangsfiltrering kontrollerer elektromagnetisk interferens mellom VFD og strømnettet.
Utgangsfiltrering demper høyfrekvente komponenter produsert av PWM-svitsjing før de når motoren gjennom kabelen.
Denne konfigurasjonen er beregnet for applikasjoner der både effekt-side EMI og motor-side høyfrekvente effekter må vurderes.
Det er forskjellig fra et konvensjonelt EMI-inngangsfilter, som kun filtrerer forbindelsen mellom strømforsyningen og frekvensomformeren.
Bytteenheter inne i en VFD genererer høyfrekvente elektriske komponenter som kan bevege seg gjennom strømforsyningen og påvirke annet utstyr på samme distribusjonssystem. Inngangsseksjonen bruker magnetiske og kapasitive komponenter for common-mode og differensial-mode-dempning, som kan inkludere common-mode chokes, differensial-mode induktive komponenter, X kondensatorer, Y kondensatorer og motstander.
Inngangsdelen er beregnet for utført EMI-undertrykkelse og erstatter ikke et dedikert harmonisk kompensasjonssystem der spesifikke lavfrekvente THD-krav gjelder.
En VFD produserer en PWM-utgangsbølgeform med raske spenningsoverganger. Med lange motorkabler kan distribuert kapasitans og impedans påvirke spenningsbølgeformen ved motorterminalene. Utgangsseksjonen demper høyfrekvente komponenter og kan bidra til å redusere dv/dt på motorsiden, reflekterte bølgeeffekter, motorviklingsisolasjonsbelastning og viss høyfrekvent motorstøy.
Faktisk ytelse avhenger av VFD-svitsjekarakteristikk, kabellengde og konstruksjon, motorisolasjon, jording og valgt filterkonfigurasjon.
Ikke hver VFD-installasjon krever både inngangs- og utgangsfiltrering.
Den nødvendige konfigurasjonen avhenger av problemet som skal løses.
| Søknadstilstand | Typisk filtreringshensyn |
|---|---|
| VFD-interferens som kommer inn i strømnettet | EMI-filter på inngangssiden |
| Interferens som påvirker nærliggende kontrollutstyr | EMI-filter på inngangssiden |
| Lang motorkabel | Filtrering på utgangssiden kan være nødvendig |
| Høy motorside dv/dt | Utgangssidefiltrering |
| Bekymring for reflektert bølgespenning | Utgangssidefiltrering |
| Interferens på både strømsiden og motorsiden | Integrert input/output filter |
Denne forskjellen er viktig ved produktvalg. Filteret bør spesifiseres i henhold til det faktiske elektriske problemet i stedet for å installeres bare fordi en VFD er tilstede.

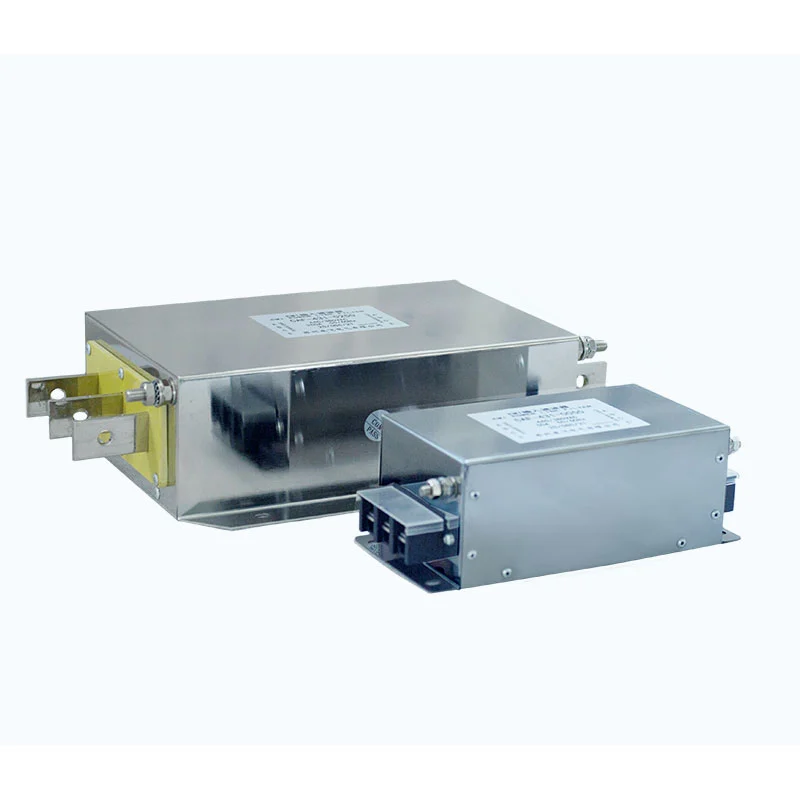

Dufew Electric kombinerer inngangs- og utgangsfiltreringskretsene i én enhet.
De to seksjonene har separate elektriske veier og terminalområder for tilkobling til strømforsyning, VFD og motor.
Filtreringsnettverket kan inkludere:
- Common-mode magnetiske komponenter
- Differensial-modus induktive komponenter
- X kondensatorer
- Y-kondensatorer
- Dempingsmotstander
- Andre komponenter som kreves av den valgte konfigurasjonen
Den integrerte konstruksjonen reduserer behovet for å installere to separate filterhus når både inngangs- og utgangsfiltrering er nødvendig.
Det faktiske interne arrangementet avhenger av produktvurderingen og konfigurasjonen.
| Parameter | Spesifikasjon |
|---|---|
| Nominell spenning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Driftsfrekvens | 50Hz / 60Hz / opptil 500Hz |
| Vurdert gjeldende | 5A--1600A |
| Dielektrisk styrke, linje til linje | 1500VDC / 60s |
| Dielektrisk styrke, linje til jord | 2500VDC / 60s |
| Isolasjonsmotstand | >100MΩ ved 1000VDC |
| Overbelastningsevne | 1,4 × merkestrøm i 1 minutt |
| Minimum overbelastningsintervall | 15 minutter |
| Maksimal kabellengde* | 400m skjermet / 300m uskjermet |
| Beskyttelsesgrad | IP00 / IP20 |
| Isolasjonsklasse | T40 / F (155 °C) |
| Flammehemmende klasse | UL94V-2 |
| Produktstandard | GB/T 15287/8 |
* Maksimal kabellengde er applikasjonsavhengig og bør verifiseres i henhold til VFD-utgangsegenskaper, motor, kabeltype, jordingsarrangement og valgt filtermodell.
En typisk Dufew-filtermodell er: CAF-4 3 1-0010
| Kode | Beskrivelse |
|---|---|
| CAF | Dufew elektrisk filterserie |
| 4 | Spenningsklasse; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Fase konfigurasjon; 3 = trefase, 1 = enfase |
| 1 | Filterkategori; 1 = inngangsfilter, 2 = utgangsfilter |
| 0010 | Nominell strøm; 0010 = 10A |
For den integrerte inngangs-/utgangskonfigurasjonen bør den aktuelle modellkoden bekreftes mot den tilsvarende produkttegningen og spesifikasjonen.

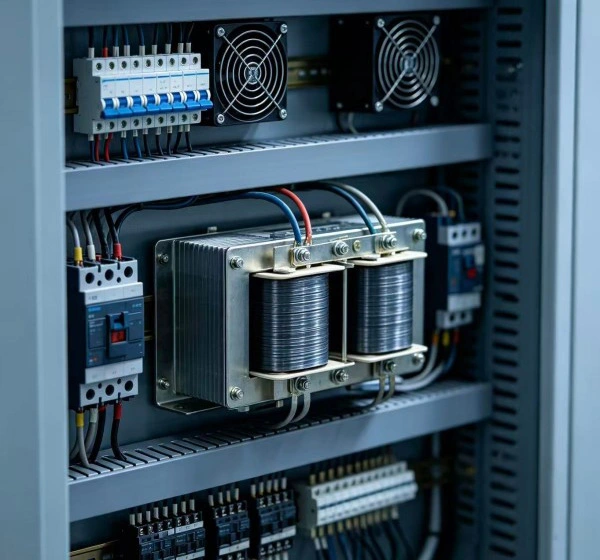

| Søknad | Hovedkrav | Filtreringsfunksjon |
|---|---|---|

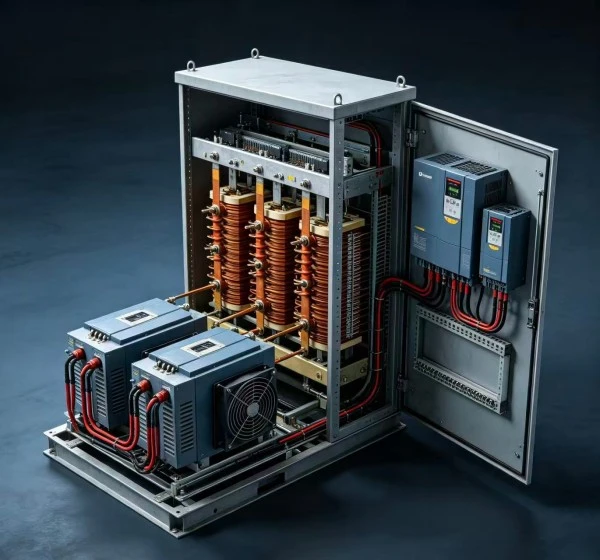

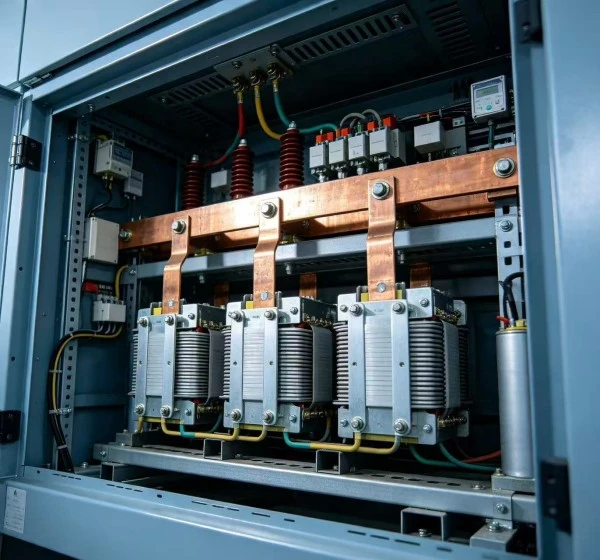

| Variable Frequency Drive Systems | Kontroller EMI generert under VFD-drift | EMI-undertrykkelse på inngangssiden og høyfrekvensfiltrering på utgangssiden |
| Servodrivsystemer | Reduser elektrisk interferens rundt servoutstyr | EMI-kontroll på inngangssiden og filtrering på motorsiden på utgangssiden |
| Industriell motorkontroll | Forbedre EMC-ytelsen til motordrivsystemer | Undertrykk ledet interferens og høyfrekvente svitsjekomponenter |
| CNC-maskiner og maskinverktøy | Reduser interferens som påvirker kontroll- og drivutstyr | Inngangs-EMI-filtrering og dv/dt-reduksjon på utgangssiden |
| Lange motorkabelinstallasjoner | Kontroller reflekterte bølge- og høyfrekvente spenningseffekter | Utgangssidefiltrering mellom VFD og motor |
| Transportør-, pumpe- og viftesystemer | Reduser interferens fra motordrift med variabel hastighet | EMI-undertrykkelse på inngangssiden og, der det er nødvendig, utgangsfiltrering |
| Industrielt automasjonsutstyr | Begrens interferens mellom drivsystemer og elektronikk i nærheten | Fellesmodus og differensialmodusfiltrering |
| Produksjonsutstyr | Ta tak i forstyrrelser på både strømsiden og motorsiden | Integrert inngangs- og utgangsfiltrering |
Merk: Den nødvendige filterkonfigurasjonen avhenger av VFD, motor, kabellengde, EMC-forhold og det spesifikke interferensproblemet. Ikke alle VFD-applikasjoner krever både inngangs- og utgangsfiltrering.
| Valgparameter | Informasjon nødvendig | Hensikt |
|---|---|---|
| VFD-modell | Produsent og modellnummer | For å bestemme gjeldende inn-/utgangskonfigurasjon |
| Nominell spenning | 220VAC / 380VAC / 690VAC / 1140VAC | For å matche filterspenningens klassifisering med drivsystemet |
| Vurdert gjeldende | VFD inngangs- eller utgangsstrøm | For å bestemme nødvendig filterstrømklassifisering |
| Motorkraft | kW eller HP | For å evaluere kravene til filtrering på motorsiden |
| Motorens merkespenning | Motorens driftsspenning | For å bekrefte kompatibilitet på utdatasiden |
| Motorkabellengde | Faktisk kabellengde i meter | Viktig for å evaluere dv/dt og reflekterte bølgeeffekter |
| Kabeltype | Skjermet eller uskjermet; kabelkonstruksjon der tilgjengelig | For å vurdere EMC og høyfrekvente egenskaper |
| Byttefrekvens | VFD-bærer/svitsjefrekvens, hvis tilgjengelig | Hjelper med å evaluere høyfrekvente filtreringskrav |
| Installasjonsmiljø | Styreskap, maskin, produksjonslinje, etc. | For å bestemme installasjon og EMC-hensyn |
| Interferenstilstand | EMI, motorstøy, dv/dt, reflektert bølge, utstyr i nærheten, etc. | For å identifisere om inngangsfiltrering, utgangsfiltrering eller en integrert konfigurasjon er passende |
| Jordingsarrangement | Jording og kabelskjermingsmetode | Viktig for effektiv høyfrekvent interferenskontroll |
For en foreløpig evaluering kan kundene gi:
VFD-modell + merkespenning + merkestrøm + motoreffekt + motorkabellengde + kabeltype + byttefrekvens + observert interferens
Denne informasjonen er generelt mer nyttig for filtervalg enn å spesifisere filteret kun etter motoreffekt.
Riktig installasjon er viktig fordi høyfrekvent interferens kan omgå deler av filtreringskretsen gjennom uegnede ledninger.
Koble inngangsdelen mellom strømforsyningen og VFD.
Koble utgangsseksjonen mellom VFD og motor.
Inngangs- og utgangsklemmer må kobles til i henhold til produktets koblingsskjema og må ikke byttes om.
Kabler på strømsiden og motorsiden skal legges separat.
Unngå lange parallelle løp mellom filterinngangs- og utgangsledere, da elektromagnetisk kobling kan redusere filtreringseffektiviteten.
Filteret skal jordes i henhold til gjeldende krav til elektrisk installasjon og VFD-produsentens EMC-instruksjoner.
For høyfrekvent interferens er en kort, lavimpedans jordingsbane generelt foretrukket.
Der det brukes skjermet motorkabel, skal kabelskjermen termineres i henhold til VFD-produsentens EMC-krav.
Før du aktiverer systemet, kontroller:
- Filterspenning og strømstyrke
- Terminalforbindelser
- Jording
- Input/output kabelføring
- Motortilkobling
- Mekanisk montering
Etter installasjon, verifiser normal VFD og motordrift og kontroller den opprinnelige interferenstilstanden.
Dufew Electric produserer kraftelektronikkkomponenter inkludert motstander, bremsesystemer, reaktorer, filtre, transformatorer og tilpassede elektriske komponenter. Variable Frequency Drive-filtre produseres i henhold til den nødvendige elektriske konfigurasjonen og applikasjonen.

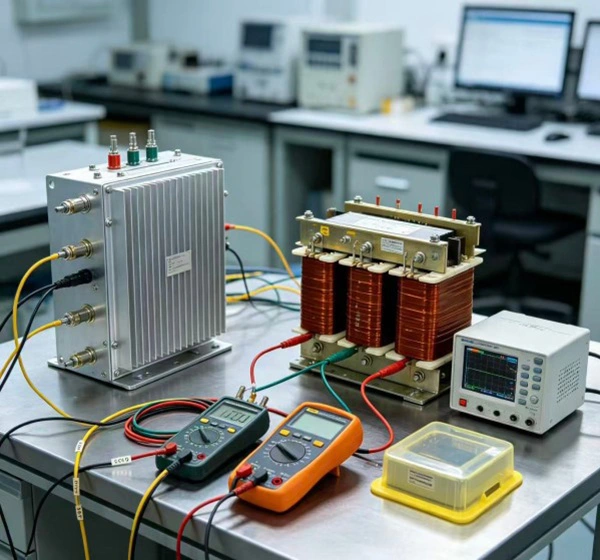

Produksjonsprosessen dekker typisk komponentinspeksjon, magnetisk komponentbehandling, vikling og isolasjon, filtermontering, elektrisk testing, sluttinspeksjon og pakking. Avhengig av produktkonfigurasjonen kan kvalitetskontroller omfatte komponentspesifikasjoner, viklinger, isolasjon, terminaler, isolasjonsmotstand, dielektrisk styrke, elektrisk ytelse og dimensjoner.
Produktspesifikke tegninger, testregistreringer og tekniske dokumenter kan leveres i henhold til prosjektkrav.
Dufew Electric har ISO- og CE-sertifiseringer som støtter kvalitetsstyring og produktoverholdelseskrav.
Gjeldende sertifikat og teknisk dokumentasjon bør bekreftes i henhold til den spesifikke produktmodellen og destinasjonsmarkedet.
Kvalitetskontroll dekker relevante stadier fra komponentverifisering og montering gjennom elektrisk testing og sluttkontroll.
Dufew Electric leverer filtre og andre kraftelektronikkkomponenter til OEM-er, distributører, systemintegratorer og industrielle brukere.

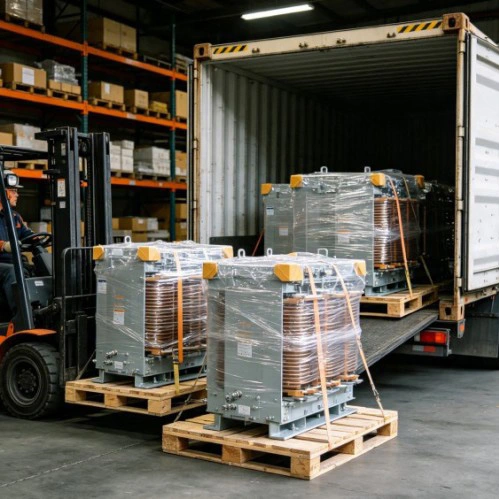

Emballasje og leveringsordninger velges i henhold til produktdimensjoner, vekt, mengde, destinasjon og kundekrav.
Tilgjengelige fraktordninger kan omfatte:
- Sjøfrakt
- Luftfrakt
- Ekspresslevering
- Kundenomert speditør
Emballasje velges i henhold til produktkonstruksjon og transportforhold.
Et inngangsfilter er installert mellom strømforsyningen og VFD for å kontrollere ledet EMI. Et utgangsfilter er installert mellom VFD og motor for å kontrollere høyfrekvente komponenter, dv/dt og reflekterte bølgeeffekter.
Nei. Kravet avhenger av motorkabellengde, VFD-utgangsegenskaper, motorisolasjon, EMC-forhold og applikasjonskrav.
Ja. Den kan evalueres for servodrivapplikasjoner der EMI på inngangssiden eller høyfrekvent interferens på motorsiden må kontrolleres. Den elektriske karakteren må samsvare med drivsystemet.
Ja. Utgangsseksjonen er designet for å dempe høyfrekvente svitsjekomponenter og kan redusere dv/dt ved motorterminalene. Det faktiske resultatet avhenger av VFD, filterkonfigurasjon, kabel og motor.
Ja. Lange motorkabler kan øke reflekterte bølge- og høyfrekvente spenningseffekter, noe som gjør utgangsfiltrering mer relevant. Tillatt kabellengde må bekreftes for den spesifikke applikasjonen.
Ikke nødvendigvis. Dette produktet er primært beregnet for EMI og høyfrekvensfiltrering rundt VFD-systemer. Hvis kravet er å kontrollere spesifikke harmoniske ordrer i kraftsystemet eller THD, bør en dedikert harmonisk dempingsløsning vurderes.
Ingen elektronisk justering er normalt nødvendig fordi filteret er passivt. Riktig modellvalg, kabling, jording og installasjon er fortsatt nødvendig.
VFD-modellen, forsyningsspenning, merkestrøm, motoreffekt, motorkabellengde, kabeltype og den spesifikke interferensen eller motorsideproblemet er nyttige for å velge riktig konfigurasjon.
Dufew Electric produserer drivfiltre med variabel frekvens for VFD-er, servodrev, motorkontrollsystemer og industrielt automasjonsutstyr.
Den integrerte konfigurasjonen gir EMI-filtrering på inngangssiden og motorfiltrering på utgangssiden i én enhet. Valget kan være basert på frekvensomformer, motorkarakteristikk, kabellengde, EMC-forhold og installasjonskrav.
For produktevaluering, oppgi VFD-modellen, motoreffekt, merkestrøm, motorkabellengde, kabeltype og forsyningsspenning.
