Vi tilbyr en omfattende portefølje inkludert motstander, bremseenheter, reaktorer, kraftfiltre og transformatorer, med komplette tilpasningsmuligheter for å møte ulike applikasjonskrav.

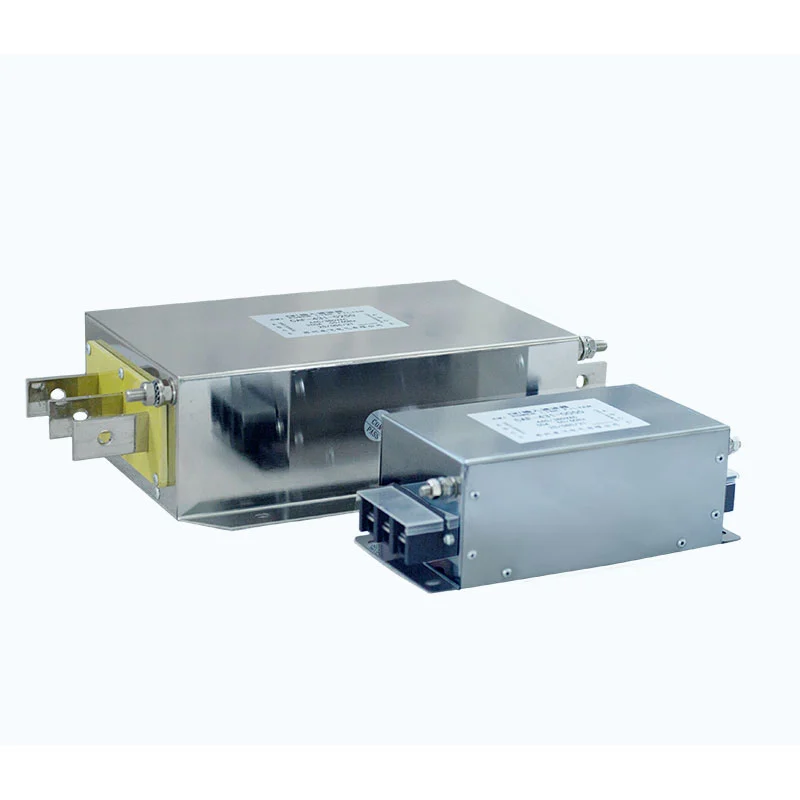

Et strømforsyningsfilter er installert mellom den innkommende strømkilden og utstyrets strøminngang. Hovedformålet er å kontrollere elektromagnetisk interferens (EMI) som ledes gjennom kraftledningen.
Kraftelektronisk utstyr som vekselrettere, servodrev og svitsjestrømforsyninger kan generere høyfrekvent støy under svitsjedrift. Eksternt elektrisk utstyr og strømnettet kan også føre til uønskede høyfrekvente forstyrrelser i samme tilførselsledning.
Filteret gir impedans til disse uønskede høyfrekvente komponentene samtidig som den lar den normale strømforsyningen passere gjennom.
Den er designet for å fungere i begge retninger:
- Reduser høyfrekvent interferens som genereres av utstyret og ledes mot strømnettet
- Reduser eksterne RF og elektriske forstyrrelser som kommer inn i utstyret gjennom tilførselsledningen
- Undertrykk common-mode og differensial-mode interferens
- Reduser muligheten for interferens mellom tilstøtende elektronisk utstyr
Filteret brukes derfor som en del av utstyrets EMI/EMC-kontroll- og strømlinjeforstyrrelsessystem.
Filteret bruker en kombinasjon av common-mode choker, X kondensatorer, Y kondensatorer og resistive komponenter for å danne et lavpassfiltreringsnettverk.
Common-mode choken gir høy impedans til common-mode høyfrekvent støy samtidig som den lar den normale forsyningsstrømmen passere.
X-kondensatoren er koblet på tvers av strømlederne og gir en vei for differensial-modus høyfrekvent støy.
Y-kondensatorer gir en kontrollert bane mellom strømlederne og jord- eller chassisreferanse for passende common-mode interferens.
Avhengig av kretskonfigurasjonen kan resistive komponenter brukes til kondensatorutladning og kretsdemping.
Den kombinerte kretsen gir undertrykkelse av fellesmodus- og differensialmodusinterferens over det spesifiserte frekvensområdet.
Filteret kan bruke enten en enkelt- eller to-trinns struktur.
Ett-trinns filtrering er egnet for applikasjoner hvor interferensnivået kan kontrolleres med én filtreringsseksjon og installasjonsplassen er begrenset.
To-trinns filtrering gir ekstra demping der utstyret opererer i et mer krevende elektromagnetisk miljø.
Den riktige konfigurasjonen bør bestemmes i henhold til utstyret, interferensegenskaper, nødvendig demping og installasjonsforhold.
Følgende spesifikasjoner gjelder for den aktuelle produktkonfigurasjonen. Ulike Dufew Electric-filterserier kan ha forskjellige spennings- og strømområder.
| Parameter | Spesifikasjon |
|---|---|
| Nominell spenning | 250VAC for spesifisert enfasekonfigurasjon |
| Vurdert gjeldende | 1A--60A for spesifisert enfasekonfigurasjon |
| Driftsfrekvens | 50Hz / 60Hz / opptil 500Hz, avhengig av konfigurasjon |
| Filtreringsområde | 5 kHz - 30 MHz |
| Dielektrisk styrke, linje til linje | 1500VDC / 60s |
| Dielektrisk styrke, linje til jord | 2250VDC / 60s* |
| Isolasjonsmotstand | >100MΩ ved 1000VDC |
| Overbelastningsevne | 1,4 × merkestrøm i 1 minutt, med minst 15 minutter mellom overbelastningshendelser |
| Beskyttelsesgrad | IP00 / IP20 |
| Isolasjonsklasse | T40 / F (155 °C) |
| Flammehemmende klasse | UL94V-2 |
| Produktstandard | GB/T 15287/8 |
* Den medfølgende tekniske informasjonen viser også 2500VDC / 60s for linje-til-jord dielektrisk styrke. Den gjeldende verdien bør bekreftes fra den endelige spesifikasjonen for den valgte modellen.
En typisk modellbetegnelse er: CAF-4 3 1-0010
| Kode | Beskrivelse |
|---|---|
| CAF | Dufew elektrisk filterserie |
| 4 | Spenningsklasse; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Fase konfigurasjon; 3 = trefase, 1 = enfase |
| 1 | Filterkategori; 1 = inngangsfilter, 2 = utgangsfilter |
| 0010 | Nominell strøm; 0010 = 10A |
Modellbetegnelsen bør kontrolleres mot gjeldende produktspesifikasjon og navneskilt før bestilling.
Filterkretsen adresserer både fellesmodus og differensialmodus høyfrekvent interferens, slik at den kan brukes der forskjellige typer ledet EMI kan være tilstede.
Filteret kan redusere forstyrrelser som genereres av det tilkoblede utstyret og ledes mot forsyningsnettverket, samtidig som det begrenser eksterne høyfrekvente forstyrrelser som kommer inn gjennom strømtilkoblingen.
Det spesifiserte filtreringsområdet dekker høyfrekvent interferens forbundet med svitsjekraftelektronikk og annet elektronisk utstyr.
Filtreringsstrukturen kan velges i henhold til interferensnivået og installasjonskravene.
Den integrerte konstruksjonen er egnet for installasjon inne i styreskap og elektriske skap der monteringsplassen er begrenset.
Filteret er designet for enfaset kraft elektronisk utstyr der utført EMI må kontrolleres. Den kan brukes i enfase-omformere, servodrev, byttestrømforsyninger, kontrollere, broderimaskiner, graveringsmaskiner, industrielt kontrollutstyr og annet elektronisk utstyr installert i EMI-sensitive miljøer.
Filteret kan også brukes i elektriske installasjoner der flere elektroniske enheter opererer på samme strømnettverk og ført interferens kan påvirke utstyrsdrift eller systemytelse.
Et filter kan være aktuelt når utstyr opplever interferensrelaterte symptomer som:
- Uventede nedleggelser
- Falsk utløsende eller unormal drift
- Kommunikasjons- eller kontrollforstyrrelser
- Overdreven elektrisk støy
- Strømledningsinterferens mellom tilstøtende utstyr
Disse symptomene kan ha flere årsaker. Før du velger et filter, bør den faktiske kilden til problemet identifiseres. Et filter erstatter ikke korrigerende tiltak for overbelastning, feil jording, isolasjonsfeil, utstyrsfeil eller andre underliggende elektriske problemer.
Filtervalg bør ta hensyn til utstyrets forsyningsspenning, merkestrøm, driftsfrekvens, enfasekonfigurasjon, nødvendig filtreringsytelse, installasjonsdimensjoner, jordingsmetode, omgivelsestemperatur og beskyttelsesnivå.
For den spesifiserte enfasekonfigurasjonen er den anbefalte filtervurderingen omtrent 1,2–1,5 ganger utstyrets merkestrøm. Endelig valg bør også vurdere faktisk belastningsstrøm, overbelastningsforhold, driftstemperatur og produsentens spesifikasjoner.
For modellvalg kan kunder gi utstyrsmodell, forsyningsspenning, merkestrøm, driftsfrekvens, koblingsskjema, installasjonsdimensjoner, interferenssymptomer og driftsmiljø.
Riktig installasjon er spesielt viktig for høyfrekvent EMI-undertrykkelse.
Sjekk utstyrets spenning og strøm før installasjon. Det valgte filteret må være kompatibelt med utstyrets forsyning og driftsstrøm.
Kontroller huset, terminalene, monteringspunktene, identifikasjonsetiketten og ledningsmerkingene. Ikke installer en skadet enhet.
Installer filteret så nært det beskyttede utstyrets strøminngang som mulig. For skapinstallasjoner kan filteret monteres på en passende metallmonteringsflate i henhold til installasjonskravene.
Koble filteret mellom den innkommende strømforsyningen og utstyrsinngangen i henhold til gjeldende koblingsskjema. Følg de merkede inngangs- og utgangsklemmene der en definert tilkoblingsretning er spesifisert.
Jordingsterminalen må være pålitelig tilkoblet.
Ikke bunt filterinngangsledningene og utgangsledningene sammen.
Høyfrekvent interferens kan kobles mellom tett rutede inngangs- og utgangsledere og omgå filtreringskretsen. Kabling på inngangssiden og lastsiden bør derfor legges separat og holdes fra hverandre så langt det er praktisk mulig.
Jordingslederen bør være kort og ha tilstrekkelig lav impedans for installasjonen.
Etter å ha kontrollert ledninger og jording:
1. Bekreft alle terminaltilkoblinger.
2. Kontroller separasjon av inngangs-/utgangskabel.
3. Gi utstyret energi.
4. Observer driftsstatus og alarmforhold.
5. Kontroller om den opprinnelige interferensen er redusert.
For kompakt enfaset utstyr kan en integrert filterenhet redusere antall komponenter som kreves for installasjon.
| Sammenligning | Integrert enfasefilter | Separate filterenheter |
|---|---|---|
| Struktur | En integrert enhet | Flere uavhengige forsamlinger |
| Installasjon | Ett filterinstallasjonspunkt | Separate enheter og monteringspunkter |
| Kabling | Dedikerte filterinngangs- og utgangsterminaler | Ytterligere sammenkobling og ruting |
| Skapplass | Egnet for kompakte styreskap | Krever plass til hver enhet |
| Komponenthåndtering | En produktsammenstilling | Separate komponenter og tilbehør |
Faktisk EMI-ytelse avhenger av filterkretsen, elektriske forhold, jording, kabelføring og installasjonskvalitet. Den integrerte strukturen i seg selv bør ikke behandles som en garanti for overlegen EMI-demping uten applikasjonsspesifikke testdata.
Dufew Electric produserer kraftelektronikkkomponenter inkludert motstander, bremsesystemer, reaktorer, filtre, transformatorer og tilpassede elektriske komponenter.
For strømforsyningsfiltre kan produksjon og inspeksjon omfatte:
Komponentinspeksjon → Filtermontering → Elektrisk testing → Endelig inspeksjon → Emballasje
Avhengig av produktkonfigurasjonen kan inspeksjonen omfatte:
- Verifisering av komponentspesifikasjoner
- Terminal- og koblingsinspeksjon
- Isolasjonsmotstandstesting
- Dielektrisk styrketesting
- Testing av elektrisk ytelse
- Dimensjonskontroll
- Sluttproduktinspeksjon
Gjeldende tekniske dokumenter og testdokumentasjon kan leveres i henhold til produkt- og prosjektkrav.
Dufew Electric har ISO- og CE-sertifiseringer som støtter kvalitetsstyrings- og produktoverholdelsesaktiviteter.
Gjeldende sertifikater og tekniske dokumenter bør bekreftes i henhold til valgt modell, produktkonfigurasjon og tiltenkt marked.
Internasjonale bestillinger kan ordnes i henhold til produktmengde, dimensjoner, destinasjon og leveringskrav.
Sjøfrakt, luftfrakt, ekspresslevering eller en kundenominert speditør kan brukes etter behov. Emballasje velges i henhold til produktstruktur og transportforhold.
Den er installert ved strøminngangen til elektronisk utstyr for å undertrykke ledet elektromagnetisk interferens som beveger seg gjennom kraftledningen. Typiske bruksområder inkluderer enfase-omformere, servodrev, svitsjestrømforsyninger og kontrollere.
Filteret er designet for å adressere høyfrekvent interferens i både fellesmodus og differensialmodus. Det spesifiserte filtreringsområdet er 5 kHz--30 MHz for den aktuelle konfigurasjonen.
Det bør installeres så nært som praktisk mulig til det beskyttede utstyrets strømtilførsel. Kabler på inngangssiden og utgangssiden bør skilles for å redusere elektromagnetisk kobling som kan omgå filteret.
Ja. Den er beregnet for bruksområder, inkludert enfase-omformere, servodrev, svitsjestrømforsyninger, kontrollere og lignende elektronisk utstyr, forutsatt at de elektriske verdiene er kompatible.
Valget bør vurdere utstyrets nominelle og faktiske driftsstrøm, forsyningsspenning, driftsforhold og filterspesifikasjoner. Den medfølgende valgveiledningen anbefaler omtrent 1,2--1,5 ganger utstyrets merkestrøm.
Det kan hjelpe når disse symptomene er forårsaket eller forverret av ledet elektromagnetisk interferens eller forstyrrelser i strømledningen. Hvis feilen skyldes overbelastning, feil jording, isolasjonsproblemer eller intern utstyrsfeil, må den underliggende årsaken behandles separat.
Elektriske karakterer, filtreringsstruktur, installasjonsdimensjoner og andre spesifikasjoner kan evalueres i henhold til utstyret og applikasjonskravene.
Ja. Over 1000 m kan redusert varmespredning kreve strømreduksjon. Den medfølgende tekniske informasjonen angir en maksimal høyde på 2 000 m og anbefaler 15 % strømderating over 1 000 m. Det endelige kravet bør bekreftes for den valgte modellen.
Dufew Electric leverer strømforsyningsfiltre for enfase-omformere, servodrev, svitsjestrømforsyninger, kontrollere og annet kraftelektronisk utstyr. Filtrene bruker fellesmodus- og differensialmodusfiltreringskomponenter for å redusere ledet EMI gjennom strømtilkoblingen.
For produktvalg, oppgi utstyrets spenning, merkestrøm, driftsfrekvens, installasjonsforhold og tilgjengelig interferensinformasjon for konfigurasjonsgjennomgang.
