Inndatafilter

I moderne industrielle automasjonssystemer genererer VFD-er og kraftelektroniske enheter høyfrekvent støystøy og harmoniske forstyrrelser under drift. Disse forstyrrelsene kan påvirke kontroller, kommunikasjonssystemer, sensorer og annet sensitivt utstyr i nærheten.

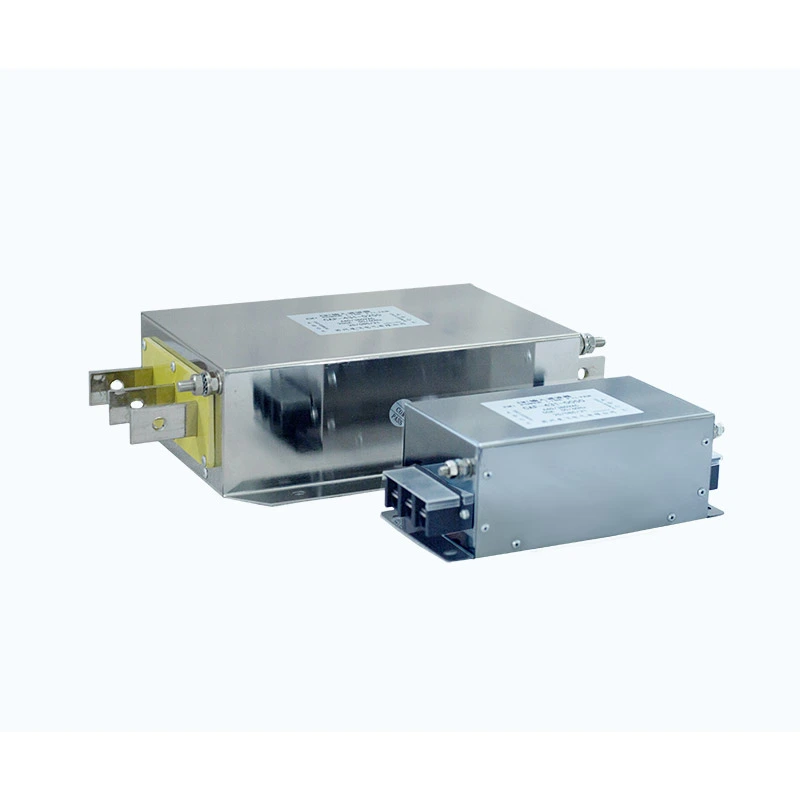

Dufew elektrisk inngangsfilter er installert i serie mellom strømforsyningen og VFD- eller servodrevets inngangsterminaler for å redusere elektromagnetiske interferensoverføringsveier mellom drivsystemet og det elektriske nettverket.

Filteret vedtar en flertrinns EMC-filtreringsstruktur som kombinerer optimaliserte magnetiske komponenter, kondensatorer og dempingsdesign for å undertrykke både fellesmodus- og differensialmodusinterferens over et bredt frekvensområde.

Viktige designfunksjoner inkluderer:

- Magnetiske komponenter med lavt tap for stabil filtreringsytelse

- Optimalisert kondensatornettverk for EMC-undertrykkelse

- Lav lekkasjestrømdesign for kompatibilitet med beskyttelsessystemer

- Høy isolasjonsytelse for industrielle miljøer

- Fleksible IP00/IP20 installasjonskonfigurasjoner

Med pålitelig EMC-ytelse og tilpassbare elektriske parametere bidrar Dufew-inngangsfiltre til å forbedre systemstabiliteten i krevende industrielle applikasjoner.

Hvordan Input Filter forbedrer VFD-systemytelsen?

1. Reduser ledet elektromagnetisk interferens

VFD-svitsjeenheter genererer høyfrekvent støy som kan reise gjennom strømkabler og mate tilbake til strømnettet. Filteret bidrar til å redusere ledet utslipp, begrense overføringen av høyfrekvent interferens, forbedre EMC-ytelsen og minimere forstyrrelser til elektrisk utstyr i nærheten.

2. Demp Common-Mode og Differential-Mode Noise

Ulike interferensbaner krever forskjellige filtreringsmetoder. Filtreringsstrukturen kombinerer common-mode undertrykking for støy mellom kraftledninger og jord med differensial-mode undertrykking for interferens mellom ledere. Dette bidrar til å forbedre elektromagnetisk kompatibilitet i komplekse industrielle miljøer.

3. Forbedre kraftnettverkets stabilitet

Industrielle kraftnettverk kan bli påvirket av spenningssvingninger, svitsjeforstyrrelser og harmoniske forstyrrelser. Ved å redusere virkningen av disse forstyrrelsene på drivsystemer, bidrar filteret til å opprettholde stabil utstyrsdrift og gir ekstra beskyttelse for sensitive elektriske komponenter.

4. Støtte lang kabel og multi-drive applikasjoner

EMC-problemer kan bli mer merkbare i systemer med flere stasjoner eller lange motorkabler. Designet er egnet for installasjoner med flere stasjoner, lange kabelapplikasjoner, kontrollskap med høy tetthet og industrielle automasjonssystemer der konsistent EMC-ytelse er nødvendig.

Viktige designfunksjoner

Tre-trinns EMC-filtreringsstruktur

Den optimaliserte tre-trinns strukturen gir demping på tvers av lav-, mellom- og høyfrekvensområder, og bidrar til å redusere ulike typer elektrisk interferens og opprettholde effektiv filtreringsytelse under varierende driftsforhold.

Lav lekkasjestrømdesign

Jordingskondensatorstrukturen er optimalisert for å begrense unødvendig lekkasjestrøm og samtidig opprettholde kompatibilitet med lekkasjebeskyttelsesenheter. Dette støtter stabil drift i industrielle elektriske systemer.

Høy pålitelig isolasjonssystem

Isolasjonssystemet er designet for langvarig industriell bruk, med linje-til-linje dielektrisk styrke opp til 1500VDC/60S, linje-til-jord dielektrisk styrke opp til 2500VDC/60S, og isolasjonsmotstand på ≥100MΩ ved 1000VDC.

Applikasjonsscenarier

Dufew Input Filter-løsninger er mye brukt i applikasjoner som krever forbedret EMC-ytelse og elektrisk stabilitet.

Tekniske spesifikasjoner

Produksjonsevne og kvalitetssikring

Dufew Electric spesialiserer seg på industrielle kraftelektronikkkomponenter, inkludert EMC-filtre, reaktorer, bremsemotstander og tilpassede elektriske løsninger.

Gjennom kontrollerte produksjonsprosesser og testing av elektrisk ytelse, sikrer Dufew pålitelig produktkvalitet for industrielle applikasjoner.

Kvalitetskontroll inkluderer:

- Komponentinspeksjon

- Testing av elektrisk ytelse

- Isolasjonsmotstandstesting

- Tåler spenningstesting

- Funksjonell verifisering

Dufew forbedrer kontinuerlig sitt kvalitetsstyringssystem og produktstandarder.

Sertifiseringer og tekniske dokumenter inkluderer:

- ISO 9001 kvalitetsstyringssystem

- CE-sertifisering

- Produkt testrapporter

- Tilpasset teknisk dokumentasjon

Dufew støtter OEM-produksjon, tilpasset design og ingeniørsamarbeid for globale kunder.

Emballasje og levering

Dufew leverer eksportorienterte emballasjeløsninger for å beskytte elektriske komponenter under transport.

Emballasjen inkluderer:

- Fuktbeskyttelse

- Støtsikker feste

- Forsterket emballasje for store modeller

- Produktidentifikasjonsetiketter

- Tekniske dokumenter med forsendelse

Hvert filter inspiseres før levering for å sikre samsvar med kundens krav.

FAQ

Q1: Hva er formålet med et inngangsfilter i et VFD-system?

Det bidrar til å redusere elektromagnetisk interferens som genereres under VFD-drift, forbedrer EMC-ytelsen og beskytter elektriske komponenter mot eksterne strømforstyrrelser.

Q2: Hvor skal dette filteret installeres?

Den er installert mellom strømforsyningen og VFD- eller servostasjonens inngangsterminaler for å redusere interferensoverføring gjennom strømnettet og forbedre systemstabiliteten.

Q3: Hvilken kabellengde kan Dufew-produkter støtte?

Avhengig av installasjonsforholdene kan Dufew-løsninger støtte skjermede kabler opptil 400 meter og uskjermede kabler opptil 300 meter, noe som bidrar til å opprettholde stabil filtreringsytelse i langdistanseapplikasjoner.

Q4: Kan Dufew tilpasse EMC-filtreringsløsninger?

Ja. Dufew tilbyr skreddersydde løsninger, inkludert spenningsklassifisering, strømkapasitet, filtreringsparametere, mekaniske dimensjoner og installasjonsstrukturer i henhold til ulike applikasjonskrav.

Tilpassede EMC-filtreringsløsninger fra Dufew Electric

Dufew Electric leverer skreddersydde Input Filter-løsninger for VFD-systemer, servodrev og industrielle automasjonsapplikasjoner.

Med profesjonell ingeniørevne, pålitelige produksjonsprosesser og streng kvalitetskontroll, hjelper Dufew kundene med å forbedre EMC-ytelsen, redusere elektrisk interferens og oppnå stabil langsiktig drift.
