Artikkelsammendrag: A bremsechopperer en essensiell komponent i dynamiske bremsesystemer for frekvensomformere (VFD), som hjelper til med å håndtere regenerativ energi under motorretardasjon og overhaling.Dufew Electricgir CBU-serien bremsechoppere designet for kompatible 220V, 380V og 690V drivsystemer. Ved å overvåke DC-bussspenning og bytte overflødig energi til en ekstern bremsemotstand, hjelper disse enhetene med å kontrollere spenningsøkningen og støtte pålitelig bremseytelse. Denne veiledningen forklarer hvordan bremsechoppere fungerer, deres viktigste tekniske parametere, utvalgskriterier, industrielle applikasjoner og installasjonshensyn.
En bremsechopper er en elektronisk svitsjingsenhet som brukes i en frekvensomformers DC-mellomkrets for å håndtere overflødig regenerativ energi. Den fungerer med en bremsemotstand for å forhindre at DC-bussspenningen stiger over et akseptabelt driftsnivå under motorretardasjon.
Under normal drift leverer en VFD elektrisk energi til en motor for å generere mekanisk bevegelse. Når motoren bremser ned eller driver en overhalingslast, kan den midlertidig fungere som en generator. Den resulterende elektriske energien strømmer tilbake til DC-bussen, og kan potensielt forårsake en overspenningsfeil hvis energien ikke kan absorberes tilstrekkelig.
Bremsechopperen løser dette problemet ved å bytte en elektrisk vei til en ekstern bremsemotstand når DC-bussspenningen når en forhåndsbestemt terskel. Motstanden omdanner den overførte elektriske energien til varme.

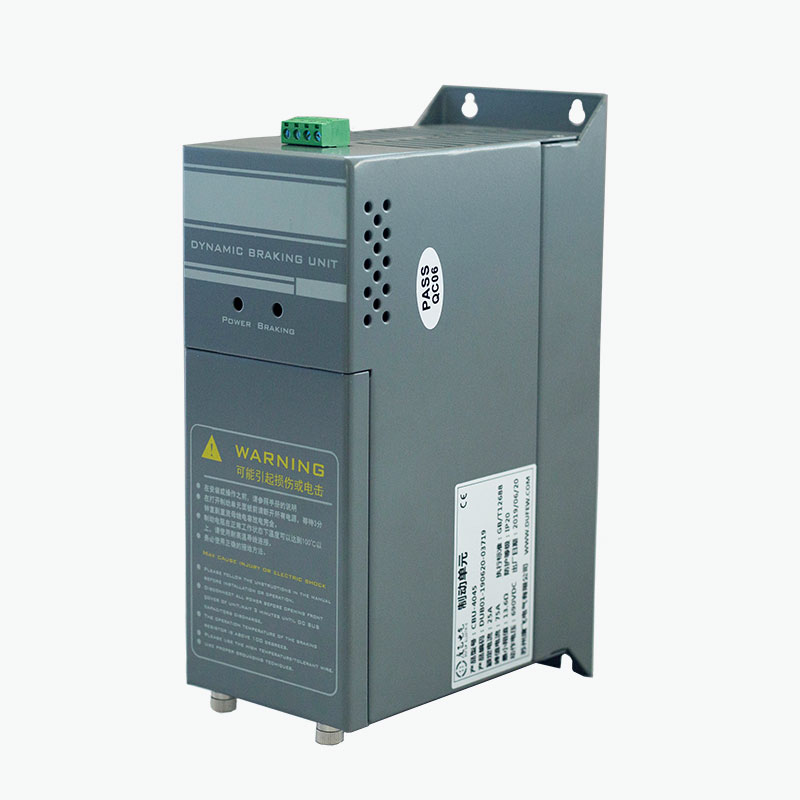

Dufew Electrics CBU-serie er designet for eksterne dynamiske bremseapplikasjoner i kompatible drivsystemer. Konfigurasjonen kan velges i henhold til systemspenning, bremsekrav, motstandsegenskaper og installasjonsforhold.
Driftsprinsippet er avhengig av DC-busspenningsovervåking og rask elektronisk kobling. I CBU-serien reagerer en IGBT-basert bryterkrets automatisk når spenningen når den konfigurerte bremseterskelen.
Denne prosessen gjentas etter behov under bremsing. Den hjelper til med å kontrollere DC-bussspenningen uten å kreve en separat ekstern kontroller for grunnleggende spenningsovervåking.
For mer informasjon om relatert utstyr, utforsk Dufew Electrics bremseenhetsløsninger og industrielle kraftelektronikkprodukter.
En riktig valgt bremsechopper kan forbedre ytelsen til et dynamisk bremsesystem, spesielt i applikasjoner som involverer hyppige stopp, høy treghet eller overhalingsbelastning.
Faktisk ytelse avhenger av frekvensomformeren, motorens treghet, bremsemotstand, regenerativ energi, bremsefrekvens, driftssyklus og installasjonsmiljø. En chopper bør derfor velges som en del av et komplett bremsesystem i stedet for som en isolert komponent.
Tekniske spesifikasjoner bestemmer om en bremsechopper er egnet for en bestemt VFD-installasjon. Følgende tabell oppsummerer referanseparametere publisert for Dufew Electrics CBU-serie.
| Parameter | Referansespesifikasjon | Tekniske hensyn |
|---|---|---|
| Drivsystemspenning | 220V, 380V og 690V AC klasser | Må samsvare med den kompatible stasjonen og DC-busskonfigurasjonen. |
| 220V-klasse bremsespenning | DC 340/360/380/400/420V ±10V | Valgbare terskler for kompatible konfigurasjoner. |
| 380V-klasse bremsespenning | DC 630/660/690/730/760V ±10V | Må matches til den valgte driv- og kuttermodellen. |
| 690V-klasse bremsespenning | DC 1140V ±10V | Krever bekreftelse på systemkompatibilitet. |
| Kontrollmetode | Automatisk DC-buss spenningsovervåking | Aktiverer automatisk veksling under regenerativ drift. |
| Parallell respons | ≤1 ms | Referanseresponsspesifikasjon for kompatible parallelle konfigurasjoner. |
| Viftestarttemperatur | Omtrent 45°C | Støtter termisk styring under gjeldende driftsforhold. |
| Overtemperaturbeskyttelse | Omtrent 85°C | Gir en termisk beskyttelsesterskel. |
| Beskyttelsesvurdering | IP20 eller høyere, avhengig av konfigurasjon | Bekreft den spesifikke modellens kapslingsklassifisering. |
| Gjeldende standard | GB/T 12668 | Bekreft gjeldende krav og dokumentasjon for det valgte produktet. |
Merk: Dette er referansespesifikasjoner, ikke en garanti for at hver modell støtter alle oppførte innstillinger. Bekreft den endelige modellen, bremsespenningen, elektriske klassifiseringer og beskyttelsesfunksjoner med produktdokumentasjonen før bestilling eller installasjon.
Å velge en bremsechopper krever mer enn å matche dens nominelle karakter til motorens effekt. Regenerativ energi og termisk belastning varierer betydelig med det drevne utstyret og driftssyklusen.
Identifiser VFDens nominelle inngangsspenning og DC-busskarakteristikk. Velg en kompatibel chopperspenningsklasse og kontroller at den valgte bremseterskelen passer til frekvensomformerens tillatte driftsområde.
Laster med høy treghet kan generere betydelig regenerativ energi når de retarderes. Kortere stopptider kan øke den øyeblikkelige bremsekraften som kreves. Bruksområder som sentrifuger, taljer og høyhastighetsmaskiner trenger spesiell oppmerksomhet.
Motstandens motstandsverdi, effekt, puls-energikapasitet og driftssyklus må være kompatible med VFD og chopper. En uegnet motstand kan forårsake for høy strøm, overoppheting eller utilstrekkelig bremseytelse.
En maskin som stopper med noen sekunders mellomrom har andre termiske krav enn en som bare stopper av og til. Hyppig bremsing kan øke den gjennomsnittlige varmen som genereres av motstanden og bryterkretsen.
Omgivelsestemperatur, kabinettventilasjon, monteringsklaring og luftstrøm påvirker termisk ytelse. Det valgte utstyret må installeres i henhold til produsentens lednings- og ventilasjonskrav.
Følgende sjekkliste kan hjelpe deg med å forberede en teknisk forespørsel:
Bremsechoppere er nyttige i drivsystemer der en motor returnerer energi under retardasjon, senking eller andre regenerative driftsforhold. Typiske bruksområder inkluderer:
Ikke alle applikasjoner krever en ekstern bremsechopper. Beslutningen avhenger av VFDs innebygde bremseevne, nødvendig stopptid, belastningsegenskaper og hyppigheten av regenerativ drift.
Selv om disse komponentene fungerer sammen, utfører de forskjellige funksjoner. Å forstå forskjellen hjelper ingeniører med å velge et kompatibelt dynamisk bremsesystem.
| Komponent | Primær funksjon | Utvalgsfokus |
|---|---|---|
| Bremsechopper | Bytter bremsekretsen i henhold til DC-bussspenningen. | Spenningsklasse, bryterkapasitet, beskyttelse og bremsekrav. |
| Bremsemotstand | Konverterer regenerert elektrisk energi til varme. | Motstand, effekt, pulsenergikapasitet og driftssyklus. |
| VFD DC buss | Gir den elektriske tilkoblingen til bremsekretsen. | Spenningsgrenser, terminalkompatibilitet og frekvensomformerspesifikasjoner. |
En bremsechopper kan ikke spre regenerativ energi av seg selv. Den styrer svitsjebanen, mens motstanden absorberer energien. Begge må være kompatible med stasjonen og de tiltenkte driftsforholdene.
For applikasjoner som krever en bredere elektrisk løsning, tilbyr Dufew Electric også relaterte kraftelektronikkkomponenter for industrielle driv- og kraftkontrollsystemer.
Riktig installasjon bidrar til å støtte sikker drift, effektiv kjøling og konsekvent bremseytelse. Før igangkjøring bør kvalifisert elektrisk personell verifisere følgende:
Under rutinemessig vedlikehold, inspiser for løse koblinger, oppsamlet støv, begrenset luftstrøm, tegn på overoppheting og unormal motstandsskade. Enhver testing eller vedlikehold som involverer DC-bussen må følge produsentens sikkerhetsinstruksjoner. Omformeren bør være isolert fra strømkilden, og DC-bussen må verifiseres som utladet før arbeidet starter.
Installasjon og vedlikehold skal være i samsvar med gjeldende elektriske sikkerhetskrav. Ikke stol på bremsechopperen som en erstatning for maskinens nødvendige mekaniske eller sikkerhetsklassifiserte bremsesystem.
Hovedformålet er å kontrollere regenerativ energi som returneres til en VFDs DC-buss under retardasjon eller overhalingsoperasjon. Den bytter overflødig energi til en kompatibel bremsemotstand for å forhindre for høy DC-bussspenning.
Nei. Chopperen styrer når bremsekretsen leder, mens motstanden omdanner elektrisk energi til varme. De utfører komplementære funksjoner og må matches riktig.
Nei. Noen frekvensomformere har tilstrekkelig innebygd bremseevne for de tiltenkte belastningene. En ekstern chopper kan være nødvendig når regenerativ energi, bremsefrekvens eller nødvendig retardasjon overstiger den interne kretsens evne.
Den publiserte produktinformasjonen identifiserer konfigurasjoner for kompatible 220V, 380V og 690V drivsystemer. Den nøyaktige modellen og bremsespenningen må bekreftes mot frekvensomformerens DC-buss spesifikasjoner.
Kompatible enheter kan kobles parallelt når en enkelt enhet ikke kan oppfylle den nødvendige bremsekapasiteten og produktdesignet støtter dette arrangementet. Kabling, motstandskonfigurasjon, koblingskoordinering og termiske krav må verifiseres for hele systemet.
Valget avhenger av frekvensomformerens motstandsgrenser, bremsekraft, energi per bremsesyklus, driftsfrekvens og driftssyklus. Motstanden må også være kompatibel med chopperens elektriske karakterer og installasjonsforhold.
Oppgi VFD-modell, systemspenning, motoreffekt, lasttype, retardasjonstid, bremsefrekvens, motstandsspesifikasjoner, driftssyklus og installasjonsforhold. Disse detaljene hjelper leverandøren med å vurdere riktig modell og konfigurasjon.
En riktig valgt bremsechopper hjelper til med å håndtere regenerativ energi, kontrollere DC-buss spenningsøkning og støtte pålitelig dynamisk bremsing i industrielle drivsystemer. Effektiviteten avhenger av å matche chopperen, bremsemotstanden, drivspenningen, belastningsegenskaper og termiske krav til applikasjonen.
Dufew Electrics CBU-serie gir alternativer for bremsechopper for kompatible 220V, 380V og 690V drivsystemer, med modellvalg basert på elektriske karakterer og driftsforhold. Enten prosjektet ditt involverer heiser, kraner, transportører, sentrifuger eller andre industrielle maskineri, er nøye spesifikasjonsgjennomgang avgjørende for en passende bremseløsning.
