Vi tilbyr en omfattende portefølje inkludert motstander, bremseenheter, reaktorer, kraftfiltre og transformatorer, med komplette tilpasningsmuligheter for å møte ulike applikasjonskrav.

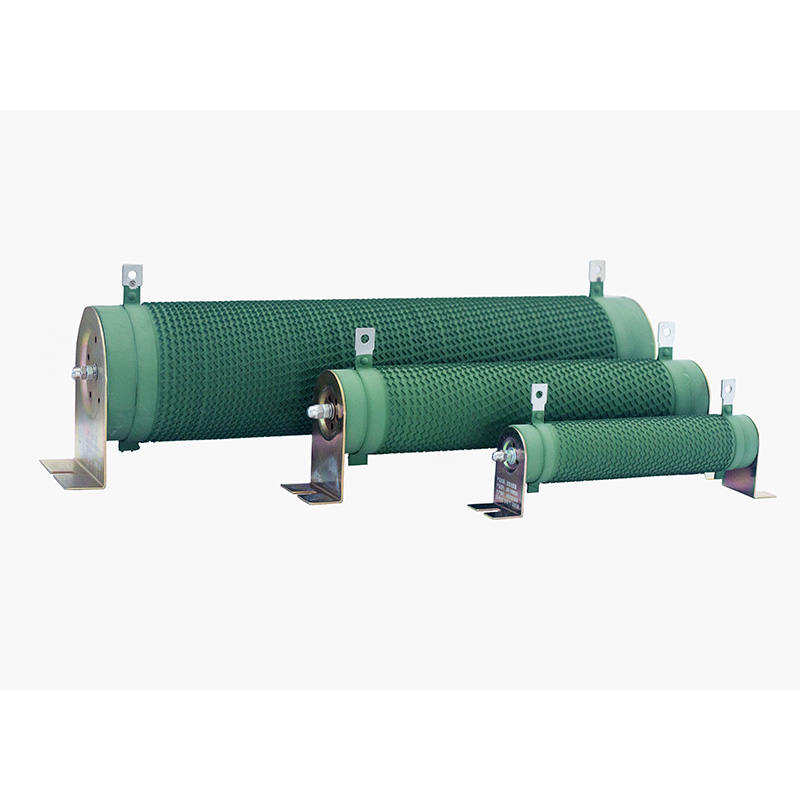

DUFEW Tubular Resistor er en høyeffekts trådviklet komponent bygget med en keramisk rørstruktur som gir elektrisk isolasjon og effektiv varmeoverføring. Motstandstråder laget av nikkel-krom (Ni-Cr), Manganin eller Constantan-legering er viklet nøyaktig rundt den keramiske kjernen for å oppnå stabil motstand, sterk overbelastningsevne og konsistent termisk ytelse.
Det keramiske rørdesignet forbedrer krafttettheten og kjøleeffektiviteten ved å overføre varme gjennom den indre kjernestrukturen. Etter vikling er motstanden belagt med et høytemperatur flammehemmende isolasjonslag for å beskytte motstandstråden mot oksidasjon, fuktighet og miljøpåvirkning, og bidrar til å opprettholde stabil drift under industrielle forhold.
Egnet for industrielle kraftapplikasjoner, er denne motstanden ofte brukt i VFD-bremsesystemer, motorstartkretser, lasttestingsutstyr, sveisemaskiner og andre elektriske systemer som krever kontrollert energispredning og pålitelig termisk ytelse.
Motstanden konverterer elektrisk energi til varme gjennom en motstandslegeringstråd viklet rundt et keramisk rør. Den keramiske kjernen gir isolasjon samtidig som den hjelper til med å overføre varme til omgivelsene for effektiv temperaturkontroll.
Med stabil ytelse under høy strøm, kortvarig overbelastning og gjentatte koblingsforhold, er den egnet for dynamisk bremsing, motorstart, strømbegrensning, lastsimulering, spenningsfall og energiforbruk.
| Modellkode | Betydning | Beskrivelse |
|---|---|---|
| CRR | Produktserie | Rørformet motstand |
| 2500W | Nominell effekt | 2500 watt |
| 54,4R | Vurdert motstand | 54,4 Ω |
| J | Motstandstoleranse | J = ±5 % (Valgfritt: K = ±10 %, H = ±3 %) |
| Parameter | Spesifikasjon |
|---|---|
| Power Range | 50W–10kW |
| Driftsspenning | ≤1200V |
| Motstandsområde | 0,01Ω--1kΩ |
| Motstandstoleranse | ±3 %, ±5 %, ±10 % |
| Beskyttelsesvurdering | IP00 |
| Temperaturkoeffisient (TCR) | ≤300 ppm/°C |
| Flammehemmende vurdering | UL 94V-2 |
| Samsvarsstandard | GB/T 5792 |
Viklestrukturen påvirker direkte motstandens varmeavledningsevne, induktans og bruksegnethet.
Motstandstråden er viklet i et konvensjonelt spiralmønster rundt det keramiske røret. Denne strukturen tilbyr en enkel og økonomisk løsning for lavfrekvente effekttapapplikasjoner der induktans ikke er et kritisk problem.
Motstandstråden er formet til en korrugert profil og montert vertikalt på det keramiske røret. Denne designen øker kjøleoverflaten betydelig samtidig som den reduserer parasittisk induktans, noe som gjør den ideell for VFD-bremsesystemer, pulsbelastninger og applikasjoner som krever forbedret termisk ytelse.
Gir en permanent motstandsverdi og er egnet for de fleste standard industrielle applikasjoner som krever stabil og vedlikeholdsfri drift.
Motstanden kan justeres ved hjelp av en bevegelig metallklemme eller tappemekanisme, noe som tillater fleksible motstandsinnstillinger for igangkjøring av utstyr, testing og applikasjoner med variabel belastning.
Tilgjengelig med flere tappepunkter for å gi forskjellige motstandsverdier fra en enkelt motstand, noe som gjør den egnet for komplekse elektriske kretser og flertrinns lastkontroll.
Produsert av isolerende keramikk av høy kvalitet, gir røret utmerket dielektrisk styrke, effektiv varmeoverføring, høy mekanisk styrke og enestående motstand mot termisk sjokk under kontinuerlig industriell drift.
Motstandstråden er tilgjengelig i legeringer nikkel-krom (Ni-Cr), Manganin og Constantan, og tilbyr stabile elektriske egenskaper, utmerket overbelastningsevne og langsiktig motstandsstabilitet under gjentatt termisk sykling.
Et miljøvennlig uorganisk isolerende belegg beskytter motstandstråden mot oksidasjon, fuktighet, støv og korrosjon samtidig som den gir pålitelig flammehemmende ytelse i henhold til UL94V-2-kravene.
Det keramiske røret fungerer både som en isolerende støtte og et effektivt varmeavledningsmedium, slik at motstanden kan levere høyere effekt innenfor et kompakt fotavtrykk. Dette gjør den ideell for industrielle applikasjoner der installasjonsplassen er begrenset.
Den høye varmeledningsevnen til det keramiske røret muliggjør rask varmeoverføring fra motstandstråden til luften rundt. Den valgfrie vertikale korrugerte viklingen øker kjøleoverflaten ytterligere, forbedrer kontinuerlig belastningsytelse og reduserer driftstemperaturen.
Produsert med høykvalitets keramiske materialer og beskyttet av et høytemperatur uorganisk isolerende belegg, tåler motstanden driftstemperaturer opp til 350°C. Glass-emaljebelagte versjoner er tilgjengelige for applikasjoner som krever temperaturer opp til 375°C.
Designet for høystrøm og kortvarige overbelastningsapplikasjoner, gir motstanden utmerket motstand mot termisk sjokk og gjentatt pulsbelastning. Den er godt egnet for motorstart, dynamisk bremsing og lasttesting.
DUFEW tilbyr faste, justerbare, multi-terminal, lavinduktans og spesialdesignede rørformede motstander for å møte ulike elektriske og mekaniske krav på tvers av ulike bransjer.
Motstanden kan leveres med en rekke monteringsbraketter og terminalkonfigurasjoner, noe som muliggjør praktisk installasjon i elektriske skap, lastbanker, testutstyr og industrimaskiner.
Førsteklasses motstandslegertråd, en slitesterk keramisk struktur og et oksidasjonsbestandig beskyttende belegg sikrer stabile motstandsverdier, utmerket termisk stabilitet og forlenget levetid under krevende driftsforhold.
Mye brukt i sveisemaskiner, industrielle styreskap og elektriske automasjonssystemer for strømbegrensning, spenningsfall og energispredning.
Egnet for belastningsbanker, innbrenningstestutstyr, batteriutladningssystemer og aldringstester for strømforsyninger der det kreves stabilt strømtap.
Brukes i små og mellomstore VFD-bremsesystemer, motorstartkretser, servodrivsystemer og industrielt transmisjonsutstyr som krever pålitelig bremsing og lastkontroll.
Brukes i elektrisk måleutstyr, beskyttelseskretser, bryterutstyr og kontrollpaneler for å gi stabil motstand og forbedre kretsens pålitelighet.
En ideell erstatningsløsning for vedlikehold av industrielt utstyr, maskinoppgraderinger og OEM-produksjon, med fleksibel tilpasning tilgjengelig for internasjonale kunder.
| Karakteristisk | Testbetingelser | Ytelse |
|---|---|---|
| Dielektrisk tåle spenning | 2500VAC / 50Hz / 60s | Lekkasjestrøm ≤10mA |
| Isolasjonsmotstand | 1000VDC | ≥100MΩ |
| Kortvarig overbelastning | 10× nominell effekt i 5 sekunder | Ingen synlig skade |
| Lasteliv | Syklisk drift (10s PÅ / 90s AV) | ＞9 000 timer |
| Motstand mot fuktig varme | 40 °C ±2 °C, 90–95 % RF, 100 timer | ΔR ≤ ±(1 %R + 0,05Ω) |
| Rask temperatursykling | -55 °C / 55 °C / 155 °C, 15 minutter hver, 5 sykluser | ΔR ≤ ±(2 %R + 0,05Ω) |
| Varmebestandighet | 350°C i 2 timer | Ingen synlig misfarging eller skade |
| Temperaturkoeffisient (TCR) | Nominell belastning vs. startmotstand | ＜300 ppm/°C |
| Flammemotstand | 10× nominell effekt i 5 minutter | Lyser rødt uten åpen flamme |
| Karakteristisk | Testbetingelser | Ytelse |
|---|---|---|
| Terminal styrke | 45N / 30 sekunder | Ingen løsnede eller synlige skader |
| Vibrasjonsmotstand | 5–200 Hz, 1g, 98m/s² | Ingen synlige strukturelle skader |
| Motstand mot loddevarme | Terminaler nedsenket i 350±5°C loddetråd i 3 sekunder | ΔR ≤ ±(1 %R + 0,05Ω) |
| Loddebarhet | Terminaler nedsenket i 235±5°C loddetråd i 5 sekunder | Loddedekning ≥95 % |
Merk: Alle ytelsesdata er målt under standard laboratorieforhold i samsvar med GB/T 5792. Faktisk ytelse kan variere avhengig av installasjonsforhold, omgivelsestemperatur og driftssyklus.
| Sammenligningselement | DUFEW Rørmotstand | Konvensjonell ikke-rørformet kraftmotstand |
|---|---|---|
| Kjernestruktur | Høystyrke keramiske rør fungerer som både isolerende støtte og varmeavledningsmedium | Støttestrukturen er primært mekanisk, med relativt begrenset varmeavledningsevne |
| Krafttetthet | Høyere effekt innenfor samme installasjonsrom på grunn av effektiv varmeledning | Lavere effekttetthet på grunn av strukturelle og kjølebegrensninger |
| Varmespredning | Keramisk rør gir rask varmeoverføring; valgfri korrugert vikling forbedrer kjøleeffektiviteten ytterligere | Varmespredning avhenger hovedsakelig av overflateareal og er generelt mindre effektiv |
| Konfigurasjonsalternativer | Tilgjengelig i faste, justerbare, multi-terminal og lavinduktans versjoner | For det meste design med fast motstand med begrenset konfigurasjonsfleksibilitet |
| Mekanisk styrke | Tykkvegget aluminiumoksyd keramisk konstruksjon gir utmerket slagfasthet og langsiktig strukturell stabilitet | Tynne keramiske eller filmbaserte strukturer er mer utsatt for sprekker eller skader under transport og installasjon |
| Vedlikehold | Glatt sylindrisk overflate minimerer støvansamling og forenkler rutinemessig rengjøring | Uregelmessige overflater kan lettere samle støv, noe som krever hyppigere rengjøring |
| Typiske applikasjoner | Dynamisk bremsing, motorstart, lastbanker, testutstyr, industriell automasjon, sveisemaskiner | Generelle elektroniske kretser og konvensjonelle applikasjoner for strømtap |
DUFEW spesialiserer seg på design og produksjon av industrielle kraftmotstander og kraftelektroniske komponenter, og leverer pålitelige produkter for globale OEM-er, distributører og industrielle brukere.
Vår produktportefølje inkluderer rørformede motstander, korrugerte motstander, aluminiumsmotstander, bremsemotstandsbanker, reaktorer, bremseenheter, transformatorer, filtre og lasttestingssystemer.
Hvert produkt er produsert under standardiserte produksjonsprosesser og gjennomgår omfattende elektrisk og mekanisk testing før forsendelse for å sikre stabil ytelse og jevn kvalitet.
Vi tilbyr tilpassede motstandsverdier, effektklassifiseringer, dimensjoner, terminaltyper, viklingsstrukturer og monteringsløsninger basert på kundetegninger eller applikasjonskrav.
Med moderne produksjonsfasiliteter og et erfarent ingeniørteam, leverer DUFEW stabil produksjonskapasitet, raske ledetider og profesjonell teknisk støtte gjennom hele prosjektet.
A: En rørmotstand er en type trådviklet motstand som bruker et keramisk rør som sin isolerende kjerne. Sammenlignet med flat- eller platedesign gir den rørformede strukturen bedre varmeavledning, høyere effekttetthet, forbedret mekanisk styrke og større fleksibilitet for justerbare eller multi-terminal konfigurasjoner.
A: Ja. DUFEW tilbyr komplette OEM- og ODM-tilpasningstjenester, inkludert motstandsverdier, effektklassifiseringer, dimensjoner, motstandstrådmaterialer, terminaltyper, monteringsbraketter, justerbare strukturer og multiterminalkonfigurasjoner basert på dine tegninger eller applikasjonskrav.
A: Standardversjonen har en IP00 åpen konstruksjon og er beregnet for installasjon i elektriske skap eller utstyr. For høy luftfuktighet eller tøffe driftsmiljøer anbefaler vi å velge en glass-emaljebelagt eller spesielt beskyttet versjon, eller å bruke passende innkapsling og fuktsikre tiltak.
A: Erstatningen skal samsvare med den opprinnelige motstandsverdien, effekt, driftsspenning og installasjonsdimensjoner. Hvis originalmodellen ikke er tilgjengelig, kan DUFEW anbefale en tilsvarende eller oppgradert løsning basert på din applikasjon for å sikre sikker og pålitelig drift.
A: Faste modeller er ideelle for utstyr med stabile motstandskrav, mens justerbare versjoner er bedre egnet for igangkjøring, testing, lastsimulering og applikasjoner som krever motstandsjustering under drift.
A: Det er mye brukt i motordrev, inverterbremsesystemer, sveiseutstyr, lastbanker, krafttestingsutstyr, industriell automasjon, elektriske kontrollpaneler, batteriutladningssystemer, utstyr for fornybar energi, jernbanesystemer og andre tunge industrielle applikasjoner.
DUFEW produserer høykvalitets rørmotstander for industriell kraftkontroll, bremsesystemer, lasttesting og energispredningsapplikasjoner. Enten du trenger et standardprodukt eller en fullstendig tilpasset løsning, er ingeniørteamet vårt klare til å gi profesjonell teknisk støtte og raske tilbud.
- OEM og ODM produksjon
- Egendefinerte motstandsverdier
- Effekter fra 50W til 10kW
- Justerbar og multi-terminal design
- Egendefinerte dimensjoner og monteringsløsninger
- Teknisk utvalgsstøtte
- Stabil bulkproduksjon
- Levering over hele verden
Kontakt DUFEW i dag for å diskutere søknadskravene dine og motta et tilpasset tilbud.
