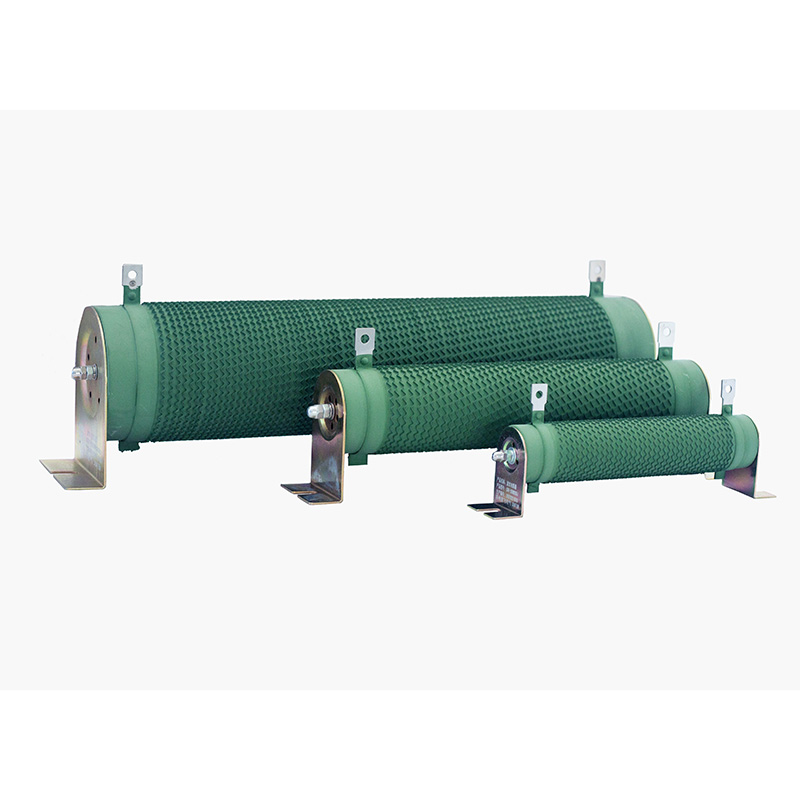

DUFEW CRR Series Inverter Corrugated Resistor er en høyeffekts bremsekomponent designet for inverter-energispredningssystemer. Under rask motorretardasjon returneres regenerativ energi til omformerens DC-bussen, noe som forårsaker spenningsøkning. Uten riktig energistyring kan for høy spenning utløse overspenningsbeskyttelse eller skade strømhalvlederkomponenter.
CRR-serien bruker nikkel-krom (Ni-Cr) eller Constantan-legeringsbånd av høy kvalitet, presisjonsformet til en korrugert struktur og vertikalt viklet rundt en hul keramisk kjerne med høy alumina. Denne utformingen øker varmeavledningsområdet, forbedrer termisk effektivitet og reduserer parasittisk induktans for å minimere spenningstopper under høyfrekvent svitsjing.
Produktet er designet for hyppige bremseforhold, og gir sterk overbelastningsevne over kort tid, stabil termisk ytelse og pålitelig drift i industrielle miljøer. Det er ofte brukt i heiser, kraner, valseverk, sprøytestøpemaskiner, sentrifuger, transportører og andre drivsystemer med variabel frekvens.
Under motorretardasjon overføres regenerativ energi fra omformerens DC-bussen til bremseenheten og omdannes til varme gjennom motstandselementet. Denne prosessen bidrar til å forhindre overspenning i DC-buss, beskytte vekselretterkomponenter og opprettholde stabil bremseytelse under gjentatte driftsforhold.
| Modellkode | Betydning | Beskrivelse |
|---|---|---|
| CRR | Produktserie | Inverter korrugert motstand |
| 2500W | Nominell effekt | 2500 watt |
| 54,4R | Vurdert motstand | 54,4 Ω |
| J | Motstandstoleranse | J = ±5 % (Valgfritt: K = ±10 %, H = ±3 %) |
| Parameter | Spesifikasjon |
|---|---|
| Power Range | 50W–10kW |
| Driftsspenning | ≤1200V |
| Motstandsområde | 0,01Ω--1kΩ |
| Motstandstoleranse | ±3 %, ±5 %, ±10 % |
| Beskyttelsesvurdering | IP00 |
| Temperaturkoeffisient (TCR) | ≤300 ppm/°C |
| Flammehemmende vurdering | UL 94V-2 |
| Samsvarsstandard | GB/T 5792 |
Motstanden er bygget på en keramisk kjerne med høy alumina i ett stykke med en hul luftkanal som fremmer kontinuerlig luftstrøm for effektiv kjøling. Den keramiske strukturen tåler gjentatte bremsesykluser ved høye temperaturer uten å sprekke, opprettholder utmerket isolasjonsytelse og absorberer effektivt termisk sjokk under rask energispredning.
Varmeelementet er produsert av nikkel-kromlegeringsbånd med høy resistivitet, presisjonsstemplet inn i en kontinuerlig korrugert profil. Sammenlignet med konvensjonell rund trådvikling, gir det korrugerte båndet et større varmeavledningsområde, høyere strømbærende kapasitet og mer stabil motstand under gjentatte start-stopp-bremsingsforhold. Temperaturkoeffisienten forblir under300 ppm/°C.
Terminalene, låseklemmene og monteringsbrakettene er produsert av fortykket rustfritt stål med anti-korrosjonspassiveringsbehandling. Sammenstillingen opprettholder sikker mekanisk festing under kontinuerlig vibrasjon, tåler gjentatt loddevarme og minimerer kontaktmotstand forårsaket av oksidasjon, noe som sikrer pålitelig drift i krevende omformerapplikasjoner.
Et miljøvennlig uorganisk isolerende belegg gir utmerket motstand mot høye temperaturer, korrosjon, fuktighet og støv. Under kortvarige overbelastningsforhold kan motstanden lyse rødt uten å produsere åpne flammer, noe som bidrar til å forbedre driftssikkerheten samtidig som den forlenger levetiden til legeringsbåndet i industrielle miljøer.
Spesielt designet for VFD-bremseapplikasjoner, sprer motstanden raskt regenerativ energi generert under motorretardasjon, og forhindrer effektivt DC-busspenningsøkning og eliminerer inverteroverspenningsalarmer (OV).
Det vertikalt viklede korrugerte legeringsbåndet gir en betydelig større kjøleoverflate enn konvensjonelle trådviklede motstander. Kombinert med den hule keramiske kjernen, gir den effektiv varmeoverføring, lavere driftstemperaturer og stabil ytelse under hyppige start-stopp-bremsesykluser.
Designet for å tåle10 ganger nominell effekt i opptil 5 sekunder, håndterer motstanden enkelt høyenergipulsene som genereres under nødstopp, senking av tung last og rask motorretardasjon uten synlig skade.
Konstruert med høy-aluminiumoksyd keramikk, kraftig rustfritt stål, og et UL94V-2 flammehemmende belegg, gir motstanden utmerket motstand mot vibrasjoner, korrosjon, støv, fuktighet og gjentatt termisk sykling, og sikrer langsiktig pålitelighet i krevende industrielle applikasjoner.
Den forsterkede monteringsenheten i rustfritt stål opprettholder sikre elektriske forbindelser selv under kontinuerlig vibrasjon, noe som gjør motstanden ideell for kraner, valseverk, heiser og annet kraftig inverterdrevet utstyr.
Tilgjengelig med motstandstoleranser på±3 %, ±5 % og ±10 %, CRR-serien dekker effektklassifiseringer fra50W til 10kWog støtter tilpassede motstandsverdier, dimensjoner, terminalstiler og monteringskonfigurasjoner for å møte spesifikke omformerkrav.
Det uorganiske isolerende belegget er flammehemmende, røykfritt og i samsvar medUL94V-2krav. Under overbelastningsforhold lyser motstanden rødt uten å produsere åpne flammer, noe som bidrar til å forbedre driftssikkerheten.
Ideell for kraner, heiser, taljer, vinsjer og løfteplattformer som krever hyppig akselerasjon og bremsing samtidig som den opprettholder stabil omformerytelse.
Egnet for valseverk, sprøytestøpemaskiner, CNC-utstyr, trådtrekkemaskiner, tekstilmaskiner og annet prosessutstyr med gjentatte bremsesykluser.
Mye brukt i transportbåndsystemer, automatiserte produksjonslinjer, logistikkutstyr og lagerautomatisering for å absorbere regenerativ bremseenergi og forbedre systemets stabilitet.
Anbefalt for motortestsystemer, lastsimuleringsutstyr, laboratorietestbenker, sentrifuger og andre spesialiserte industrielle applikasjoner som krever pålitelig spredning av bremseenergi.
DUFEW spesialiserer seg på utvikling og produksjon av høykvalitets elektroniske komponenter, og tilbyr pålitelige produkter og integrerte løsninger for industrielle brukere, distributører og OEM-kunder.
Moderne produksjonsanlegg, standardiserte produksjonsprosesser og streng kvalitetskontroll sikrer stabil elektrisk ytelse, konsistent produktkvalitet og pålitelig langsiktig drift.
I tillegg til inverter-bremsemotstander, tilbyr DUFEW et omfattende utvalg av kraftelektronikkprodukter, inkludert reaktorer, bremseenheter, filtre, transformatorer, lastbanker og ulike industrielle motstandsløsninger.
Tilpassede motstandsverdier, effektklassifiseringer, dimensjoner, terminalkonfigurasjoner og monteringsalternativer er tilgjengelig basert på kundetegninger eller tekniske spesifikasjoner.
Med effektiv produksjonsstyring og erfaren ingeniørstøtte, gir DUFEW stabile ledetider, rask teknisk assistanse og profesjonelle produktvalgtjenester for globale kunder.
| Karakteristisk | Testbetingelser | Ytelse |
|---|---|---|
| Dielektrisk tåle spenning | 2500VAC / 50Hz / 60s | Lekkasjestrøm ≤10mA |
| Isolasjonsmotstand | 1000VDC | ≥100MΩ |
| Kortvarig overbelastning | 10× nominell effekt i 5 sekunder | Ingen synlig skade |
| Lasteliv | Syklisk drift (10s PÅ / 90s AV) | ＞9 000 timer |
| Motstand mot fuktig varme | 40 °C ±2 °C, 90–95 % RF, 100 timer | ΔR ≤ ±(1 %R + 0,05Ω) |
| Rask temperatursykling | -55 °C / 55 °C / 155 °C, 15 minutter hver, 5 sykluser | ΔR ≤ ±(2 %R + 0,05Ω) |
| Varmebestandighet | 350°C i 2 timer | Ingen synlig misfarging eller skade |
| Temperaturkoeffisient | Nominell belastning vs. startmotstand | ＜300 ppm/°C |
| Flammemotstand | 10× nominell effekt i 5 minutter | Lyser rødt uten åpen flamme |
| Karakteristisk | Testbetingelser | Ytelse |
|---|---|---|
| Terminal styrke | 45N / 30 sekunder | Ingen løsnede eller synlige skader |
| Vibrasjonsmotstand | 5–200 Hz, 1g, 98m/s² | Ingen synlige strukturelle skader |
| Motstand mot loddevarme | Terminaler nedsenket i 350±5°C loddetråd i 3 sekunder | ΔR ≤ ±(1 %R + 0,05Ω) |
| Loddebarhet | Terminaler nedsenket i 235±5°C loddetråd i 5 sekunder | Loddedekning ≥95 % |
Merk: Alle ytelsesdata er innhentet under standard laboratorietestbetingelser i henhold tilGB/T 5792for å sikre jevn kvalitet og pålitelig produktytelse.
| Sammenligningselement | DUFEW inverter korrugert motstand | Generell kraftmotstand |
|---|---|---|
| Primær applikasjon | Designet spesielt for VFD dynamisk bremsing og regenerativ energispredning | Designet for kontinuerlig strømtap og generelle elektriske kretser |
| Driftsplikt | Kort tid, høyenergipulsdrift med intermitterende driftssykluser | Kontinuerlig eller stabil drift |
| Valgmetode | Motstand valgt i henhold til omformerens spesifikasjoner; effekt beregnet basert på bremsesyklus | Valgt i henhold til krav til kontinuerlig effekttap |
| Overbelastningsevne | Tåler opp til10× nominell effekt i 5 sekunder, ideell for regenerativ bremsing | Begrenset overbelastningsevne; ikke egnet for gjentatte høyenergipulser |
| Varmespredning | Korrugert båndstruktur gir en stor kjøleflate for effektiv varmeoverføring | Konvensjonell vikling gir begrenset kjøleeffektivitet |
| Driftstemperatur | Overflatetemperatur opp til300°Cmed350°Cvarmebestandig belegg | Vanligvis under200°Cavhengig av motstandstype |
| Spenningspiksundertrykkelse | Korrugerte viklinger bidrar til å redusere svitsjespenningstopper og forbedrer inverterstabiliteten | Ingen optimalisering for undertrykkelse av spenningsspiker |
| Mekanisk pålitelighet | Terminaler og braketter i rustfritt stål gir utmerket vibrasjonsmotstand for tungt industrielt utstyr | Standardkonstruksjon beregnet for generell elektrisk bruk |
| Typiske applikasjoner | Heiser, kraner, valseverk, servosystemer, sprøytestøpemaskiner, transportører | Generelt elektronisk utstyr, strømforsyninger, lyskretser og industrielle kontrollsystemer |
A: En inverterbremsemotstand er spesielt utformet for å absorbere regenerativ energi som genereres under motorretardasjon. I motsetning til standard kraftmotstander, fungerer den under kortvarige pulsforhold med høy energi og er optimert for intermitterende bremsing i stedet for kontinuerlig effekttap.
A: Motstandsverdien skal følge inverterprodusentens anbefalte spesifikasjon, mens effektklasse bør velges i henhold til bremsefrekvens, bremsetid, driftssyklus og motoreffekt. Hvis du er usikker, kan DUFEWs ingeniørteam anbefale riktig modell basert på din applikasjon.
A: Det er det genereltanbefales ikke. Ulike omformere kan ha forskjellige bremsespenninger og driftssekvenser. Deling av motstand kan føre til ustabil drift eller utilstrekkelig bremseytelse. Hvis det kreves en delt motstand, må både motstandsverdien og effekten beregnes nøye.
A: Ja. Vi tilbyr OEM- og ODM-produksjonstjenester, inkludert tilpassede motstandsverdier, effektklassifiseringer, dimensjoner, terminalstiler, monteringsbraketter og komplette løsninger basert på kundetegninger eller tekniske spesifikasjoner.
A: Den er designet for standard VFD-bremser der høy overbelastningsevne og effektiv varmeavledning er de primære kravene. ENIkke-induktiv korrugert motstandanbefales for høyfrekvente PWM-kretser, energilagringssystemer og applikasjoner der ekstremt lav induktans er kritisk.
A: Bremsemotstander for omformere er mye brukt i heiser, kraner, taljer, valseverk, sprøytestøpemaskiner, transportører, tekstilmaskiner, automatiserte produksjonslinjer, servodrivsystemer og utstyr for fornybar energi.
