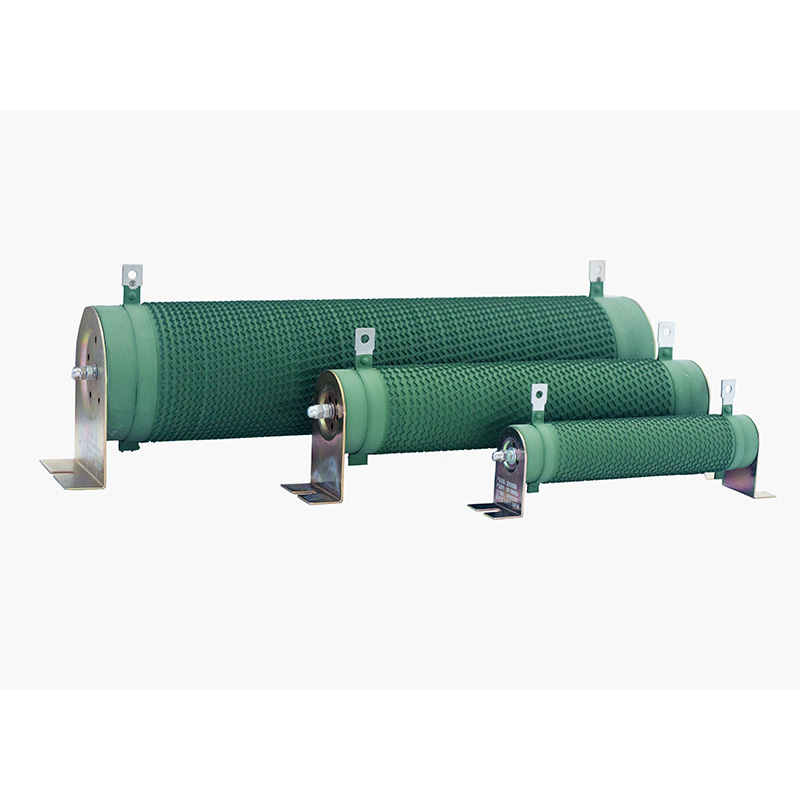

Korrugert motstand

DUFEW CRR Series korrugerte motstander er designet for krevende industrielle applikasjoner, inkludert VFD-bremsesystemer, kraftelektronikk belastningstesting, dynamisk bremsing og kretsbeskyttelse. Med høy effektkapasitet, utmerket varmespredning og lang levetid, leverer de stabil og pålitelig ytelse i tøffe driftsmiljøer.

Det resistive elementet er produsert av nikkel-krom (Ni-Cr) eller konstantan-legeringsbånd av høy kvalitet, presisjonsviklet til en korrugert profil med automatisert utstyr og kantmontert på en høyfrekvent hul keramisk kjerne. Den er sikkert festet med rustfrie stålklemmer for å forbedre vibrasjonsmotstanden og mekanisk stabilitet, mens kraftige terminaler i rustfritt stål gir utmerket korrosjonsmotstand og pålitelige elektriske tilkoblinger.

For økt holdbarhet er motstandsoverflaten belagt med et miljøvennlig UL94V-2 flammehemmende isolerende belegg som er røykfritt, ikke-giftig, oksidasjonsbestandig og svært motstandsdyktig mot fuktighet og aldring. Produsert i samsvar med GB-5792-standarder, støtter produktene både horisontal og vertikal installasjon, noe som tillater fleksibel integrering i elektriske kontrollskap eller frittstående motstandsenheter.

Effektreduksjonskurve

Modellbetegnelse

Eksempelmodell: CRR 2500W 54.4R J

Grunnleggende parametere

Materiale og strukturelle egenskaper

1: Isolerende kjerne: Bruker et høyfrekvent hult keramisk rør som tilbyr utmerket motstand mot høye temperaturer, strukturell stivhet og støtmotstand, noe som sikrer stabiliteten til motstandselementet under driftsforhold ved høye temperaturer.
2: Motstandselement: Bruker nikkel-krom- eller konstantanlegeringsbånd av høy kvalitet, preget av en lav temperaturkoeffisient og høy overbelastningskapasitet. Den korrugerte kantviklede designen maksimerer varmeavledningsoverflaten samtidig som induktansen minimeres.
3: Montering og terminaler: Rustfrie stålklemmer fester motstandsbåndet for å forhindre forskyvning eller løsne; terminaler er laget av rustfritt stål med fortykket konstruksjon og overflatebehandling, noe som sikrer korrosjonsbestandighet, rustforebygging og enkel tilkobling.
4: Overflatebelegg: Har et miljøvennlig grønt isolerende belegg med sterk vedheft og en UL94V-2 flammehemmende vurdering. Det er korrosjonsbestandig, røykfritt, ikke-giftig og luktfritt, og beskytter effektivt motstandsbåndet mot oksidasjon og forlenger levetiden.
5: Overordnet struktur: Effekten varierer fra 50W til 10KW, med motstandsverdier fra 0,01Ω til 1KΩ og driftsspenninger opp til 1200V; den korrugerte kantviklede båndstrukturen kombinerer lav induktans med høy presisjon.

Produktfordeler

● Korrugert kantviklet struktur som tilbyr stort varmeavledningsområde og utmerket termisk stabilitet
●Høyfrekvent hul keramisk kjerne; høytemperaturbestandig, robust og støtsikker
● Høykvalitets legeringsmotstandstråd; lav temperaturkoeffisient (≤300 ppm/°C) og høy presisjon
● Sterk kortsiktig overbelastningsevne; tåler 10x nominell effekt i 5 sekunder uten synlig skade
● Terminaler i rustfritt stål; korrosjonsbestandige, rustsikre og pålitelige tilkoblinger
● Miljøvennlig belegg; flammehemmende og korrosjonsbestandig; røykfri, giftfri og luktfri
●Rigorøs ytelsesvalidering; fullstendig kompatibel med standarder for å tåle spenning, fuktig varme og termisk sjokk
●Kompatibel med GB-5792-standarder; pålitelig kvalitet

Søknader

Bremsemotstander for frekvensomformere (VFDs); beskyttende motstander for servodrev; resistive belastninger for testing av kraftelektronikk; prøvetakingsmotstander for strømforsyningskretser; strømbegrensende motstander for motordrev; startmotstander; kretsbeskyttelsesmotstander. Mye brukt i utstyr på tvers av bransjer som heiser, havnemaskineri, valseverk, kraner, vinsjer, sprøytestøpemaskiner, trådtrekkemaskiner, sentrifuger, tekstilmaskineri, trykk- og fargeutstyr, stabler-gjenvinnere, papirfremstillingsmaskiner, sceneutstyr og testsystemer.

Ytelsesegenskaper

Forsendelse

Korrugert motstand vs konvensjonell karbonfilm / metallfilmmotstand

FAQ

Q1: Hvordan velger jeg en motstand med riktig effekt?
A: Velg en motstand med en merkeeffekt på 1,5 til 2 ganger det faktiske strømforbruket i kretsen. Vurder også effektreduksjon på grunn av omgivelsestemperatur; en høyere effekt er nødvendig for miljøer med høy temperatur.

Q2: Er det normalt at motstandens overflatetemperatur er veldig høy?
A: DUFEW korrugerte motstander konverterer elektrisk energi til varme under drift, så en høy overflatetemperatur er normalt. Sørg for at installasjonsstedet er godt ventilert og fritt for brennbare materialer. Hvis temperaturen er unormalt høy, sjekk for overbelastning eller et underdimensjonert effektvalg.

Q3: Hva er den anbefalte installasjonsmetoden for motstandene?
A: Produktet støtter horisontal eller vertikal installasjon; horisontal montering foretrekkes for å lette naturlig konveksjonskjøling. Sørg for tilstrekkelig klaring rundt motstandskroppen (vanligvis minst diameteren til motstanden) og unngå å montere den inntil skapvegger eller andre varmegenererende komponenter. Hvis flere motstander er installert side ved side, bør avstanden mellom dem være minst 50 mm.

Q4: Hva er motstandstoleransegradene for CRR-serien, og hvordan velger jeg?
A: DUFEW CRR-serien tilbyr tre toleransegrader: Klasse K (±10%), Klasse J (±5%) og Klasse H (±3%). Klasse J (±5%) er generelt tilstrekkelig for industriell bremsing og belastningsapplikasjoner; for presisjonsmålinger eller prøvetakingskretser anbefales klasse H (±3%) for høyere nøyaktighet.
