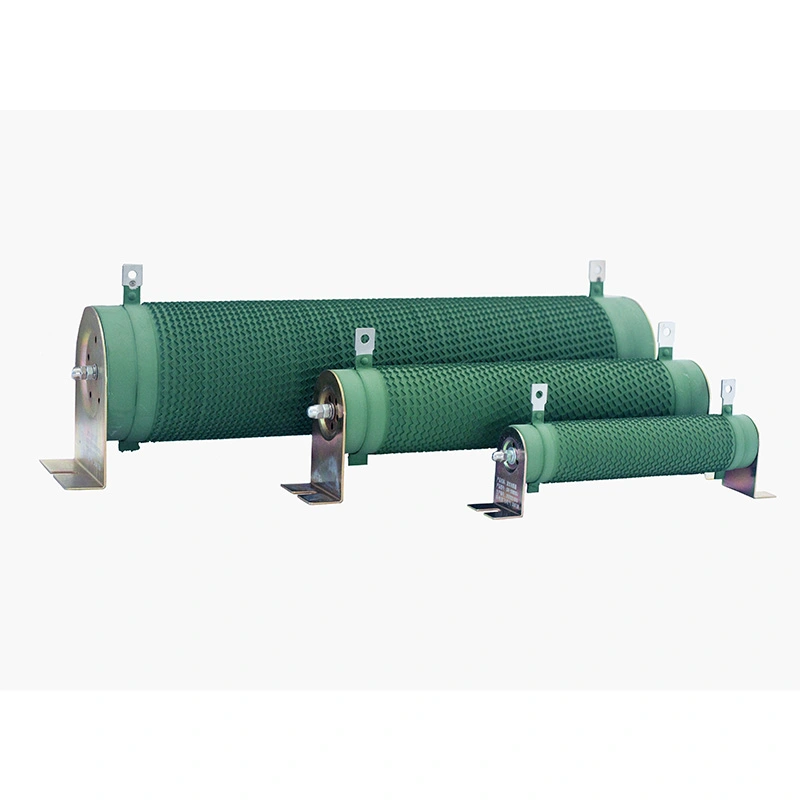

Ikke-induktiv korrugert motstand

DUFEW CRR-serien ikke-induktiv korrugert motstand er en høyeffekts passiv energispredningsmotstand spesielt optimalisert for mellom- og høyfrekvente pulskretser. Produktet har en unik vertikal, korrugert flatt bånd, ikke-induktiv viklingsstruktur, og tilbyr effektklassifiseringer fra 50W til 10kW, motstandsverdier fra 0,01Ω til 1kΩ, tre motstandstoleransealternativer og en maksimal driftsspenning på 1200V.

Designet med utmerket pulsoverbelastningsevne og stabil termisk ytelse, er den mye brukt for energispredning, strømføling, bremsing, overspenningsdemping og belastningstesting i fornybare energisystemer, industriell automasjon og laboratorietestutstyr over hele verden.

Modellbetegnelse

Eksempelmodell: CRR 2500W 54.4R J

Grunnleggende spesifikasjoner

Materialer og konstruksjonsfunksjoner

1. Høytemperatur hul keramisk kjerne

Den hule kjernen er laget av et stykke isolerende keramikk med høy alumina, og har en intern konveksjonsluftkanal for effektiv varmeavledning. Den gir utmerket vibrasjonsmotstand og opprettholder stabil isolasjonsytelse ved temperaturer opp til 350°C. Den keramiske strukturen tåler gjentatt sykling ved høy og lav temperatur uten å sprekke.

2. Bølgede legeringsbånd med lav motstand (nikkel-krom/konstantan)

Det flate legeringsbåndet er presisjonsstemplet inn i en kontinuerlig korrugert profil, og gir en eksepsjonelt lav temperaturmotstandskoeffisient (TCR). To legeringsmaterialer er tilgjengelige for forskjellige bruksområder: Nikkel-krom (Ni-Cr) for kontinuerlig bremsing med høy effekt og energispredning, og Constantan for presisjons-sensorkretser med lav strøm.

3. Montering og terminalmontering i rustfritt stål

Endeklemmene, terminalstolpene og monteringsbrakettene er produsert av fortykket rustfritt stål med en passivert anti-korrosjonsfinish. Sammenstillingen består en 45N terminal pull-test uten å løsne, gir utmerket motstand mot loddevarme og minimerer kontaktoppvarming forårsaket av oksidasjon.

4. Ikke-induktiv design

Ved å bruke en dual-wire revers ikke-induktiv viklingsteknikk, kan den ekvivalente serieinduktansen (ESL) typisk kontrolleres under 10nH, noe som gjør motstanden egnet for høyfrekvente svitsjekretser som opererer ved frekvenser opp til 100kHz.

Effektreduksjonskurve

Produktfordeler

●Ekstremt lav induktans – Den korrugerte strukturen kombinert med omvendt ikke-induktiv vikling eliminerer effektivt selvinduktans, undertrykker høyfrekvente oscillasjoner og spenningsspiker, og beskytter krafthalvlederenheter.
●Utmerket varmeavledning – Den vertikale korrugerte utformingen øker kjøleflaten, mens den keramiske kjernen gir effektiv termisk ledning, noe som muliggjør høyere effekttetthet og lavere temperaturøkning.
●Enestående overbelastningsevne – Tåler 10× nominell effekt i 5 sekunder uten synlig skade, noe som gjør den ideell for bremsing og overspenningsdemping.
●Lang levetid – Syklisk lastlevetid overstiger 9000 timer (10s utladning / 90s intervall), med aldringsbestandig belegg og en deformasjonsfri keramisk kjerne.
●Miljøvennlig – Uorganisk miljøvennlig belegg produserer ingen røyk, ingen giftige gasser, og overholder RoHS- og UL-sikkerhetskravene.
●Fleksibel tilpasning – Motstandsverdi, effektklasse, dimensjoner, terminalorientering og monteringsbraketter kan tilpasses i henhold til tegninger eller spesifikasjoner.

Søknader

1. Fornybar energi og kraftelektronikk

Energilagringsomformere, fotovoltaiske vekselrettere, kontrollsystemer for stigning i vindturbiner, aldringstestbelastninger på batteripakkene, DC hurtigladende forhåndslading og utladningsmotstander.

2. Industrielle stasjoner og tunge maskiner

Mellom- og høyfrekvente frekvensomformere, regenerativ bremsing med servodrift, havnekraner, heiser, valseverk, trådtrekkemaskiner og tekstilutstyr, energispredningssystemer.

3. Laboratorie- og testutstyr

Høyfrekvente strømbelastningsbanker, testbenker for pulssignaler, aldringssystemer for strømforsyning, presisjonsstrømføling, snubber- og dempingsmotstander.

4. Spesialisert industrielt utstyr

CNC wire-cut EDM-maskiner, buesveiseutstyr, sceneløfte- og lyssystemer, sentrifuger, papirmaskineri og stabler-reclaimers.

5. Generell kretsbeskyttelse

Høyfrekvent strømbegrensning, motorstartmotstander, absorpsjon av energiabsorbering i mellomspenningskabinett.

Hvorfor velge DUFEW?

Profesjonell kraftelektronikkprodusent

DUFEW spesialiserer seg på FoU og produksjon av kraftelektroniske komponenter, og leverer pålitelige produkter og integrerte løsninger for industrielle brukere, distributører og OEM-kunder.

Omfattende produktportefølje

Vi tilbyr et komplett utvalg av kraftelektroniske produkter, inkludert motstander, bremseenheter, reaktorer, transformatorer, filtre og lastbanksystemer, og gir one-stop sourcing for ulike bruksbehov.

Pålitelig kvalitetssikring

Strenge produksjonsprosesser, moderne produksjonslinjer og streng kvalitetskontroll sikrer konsistent produktytelse, lang levetid og pålitelig drift.

Fleksible OEM- og ODM-løsninger

Tilpassede motstandsverdier, effektklassifiseringer, dimensjoner, terminalkonfigurasjoner og monteringsalternativer er tilgjengelige for å møte dine spesifikke tekniske krav.

Rask levering og profesjonell støtte

Effektiv produksjonsstyring og responsiv teknisk støtte bidrar til å forkorte ledetider og gir pålitelig assistanse fra produktvalg til ettersalgsservice.

Ytelsesegenskaper

Elektriske egenskaper

Mekaniske egenskaper

Konkurransedyktig sammenligning

FAQ

Spørsmål 1: Påvirker den ikke-induktive designen effekt eller motstandsnøyaktighet?
A: Nei. Den ikke-induktive viklingsmetoden endrer bare magnetfeltfordelingen til strømbanen. Det påvirker ikke motstanden, varmespredningsevnen eller kraftkapasiteten til legeringsbåndet negativt. Motstandstoleranse og temperaturkoeffisient forblir den samme som standardversjonen.

Q2: Hvordan kan jeg finne ut om en ikke-induktiv versjon er nødvendig?
A: Hvis kretsen din bruker høyfrekvent PWM-kontroll, rask IGBT-svitsjing eller opplever overspenningsringing og bølgeformforvrengning, anbefales den ikke-induktive versjonen. For vanlige 50/60Hz bremseapplikasjoner er en standard korrugert motstand vanligvis tilstrekkelig.

Q3: Kan spesielle motstandsverdier eller dimensjoner tilpasses?
A: Ja. DUFEW gir full tilpasning, inkludert motstandsverdier utover 0,01Ω–1kΩ, effektklassifisering, keramisk rørlengde og diameter, terminalposisjoner og monteringsbrakettkonfigurasjoner. Prøver kan produseres raskt basert på tegninger eller spesifikasjoner.

Q4: Hva bør gjøres hvis motstandsdrift overskrider toleranseområdet etter langvarig bruk?
A: Langvarig høytemperaturoksidasjon, høy luftfuktighet og hyppige overbelastninger kan skade legeringsbåndet. Hvis isolasjonsmotstanden faller under 100MΩ, anbefales utskifting. Å forbedre skapventilasjonen og velge en motstand med tilstrekkelig effektmargin kan forlenge levetiden betydelig.
