Vi tilbyr en omfattende portefølje inkludert motstander, bremseenheter, reaktorer, kraftfiltre og transformatorer, med komplette tilpasningsmuligheter for å møte ulike applikasjonskrav.

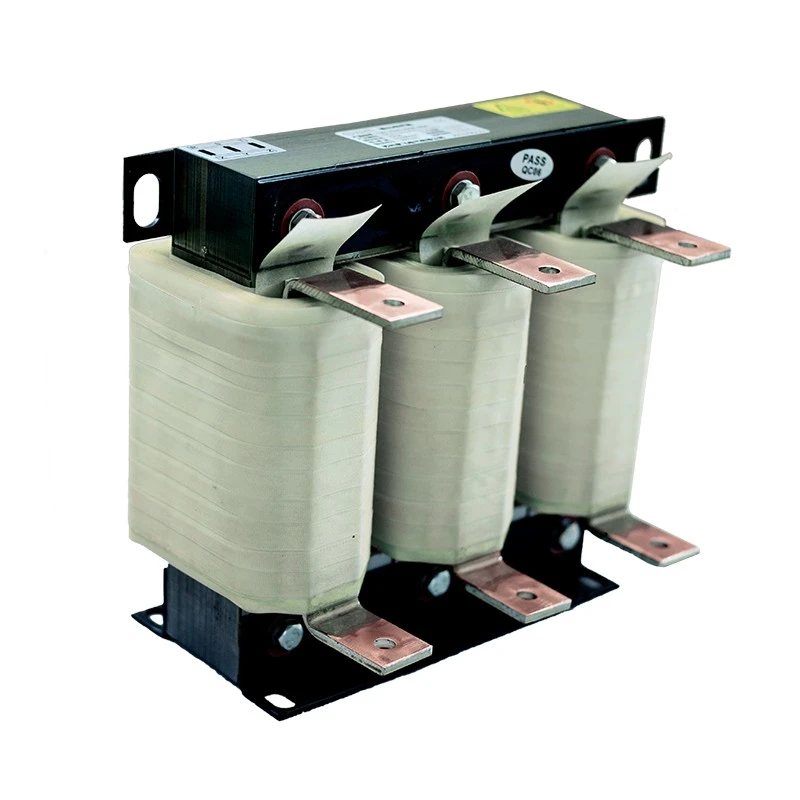

Dufew Electric Output Reactor er installert mellom VFD-utgangsterminalene og motoren for å forbedre kraftoverføringskvaliteten og beskytte motorsystemer mot høyfrekvent svitsjebelastning.
De raske svitsjekarakteristikkene til PWM-utgangsspenning fra VFD-er kan generere høy dv/dt-spenning, reflekterte spenningsbølger, harmoniske strømmer og ekstra kabelladestrøm. Disse effektene blir mer alvorlige når lange kabler brukes mellom omformeren og motoren.
Ved å legge til riktig impedans til utgangskretsen, hjelper reaktoren til å jevne ut spenningsbølgeformer, redusere spenningstopper i motorterminalen, redusere isolasjonsspenningen og forbedre påliteligheten til industrielle drivsystemer.
Dufew-reaktorer bruker silisiumstålkjerner med lavt tap, isolasjonsmaterialer med høy temperatur og optimerte viklingsstrukturer for å sikre stabil ytelse under kontinuerlig industriell drift.
Når kabelen mellom omformeren og motoren er for lang, genererer den fordelte kapasitansen til kabelen ekstra ladestrøm.
Uten riktig beskyttelse kan dette føre til:
- VFD-overstrømsalarmer
- Ustabil motordrift
- Økt utgangsspenning på omformeren
- Redusert systempålitelighet
VFD-utgangsreaktoren reduserer kapasitiv ladestrøm og forbedrer systemstabiliteten, spesielt for applikasjoner der motoren er installert langt unna omformerens kabinett.
Reaktoren reduserer virkningen av høyfrekvente PWM-spenningsendringer generert av VFD, og hjelper til med å beskytte motorisolasjonen under kontinuerlig drift.
Det reduserer spenningsbelastningen på motorviklingene, reduserer aldring av isolasjonen og forlenger motorens levetid. Dette bidrar til å forbedre den generelle systemets pålitelighet, spesielt i krevende industrielle applikasjoner.
Når motorer er installert langt fra VFD-skap, kan lange kabler øke ladestrømmen og forårsake reflekterte spenningseffekter.
Reaktoren bidrar til å redusere disse påvirkningene ved å forbedre strømbølgeformens kvalitet og begrense spenningssvingninger. Den støtter lengre kabeloverføringsavstander samtidig som den opprettholder stabil motordrift.
Den optimaliserte induktive designen hjelper til med å undertrykke høyfrekvente harmoniske komponenter generert under VFD-drift.
Det reduserer også motorens elektromagnetiske støy, lekkasjestrøm og potensiell interferens med nærliggende automatiserings- og kontrollutstyr, og skaper et mer stabilt driftsmiljø.
Reaktoren er produsert med en kaldvalset silisiumstålkjerne, klasse F isolasjonssystem, vakuumimpregneringsprosess og kobber- eller aluminiumsviklingsalternativer.
Denne robuste konstruksjonen sikrer stabil induktans, redusert vibrasjon og pålitelig termisk ytelse for langsiktig industriell drift.
Den symmetriske trefasede kjernestrukturen gir balansert magnetisk ytelse på tvers av alle viklinger.
Den bidrar til å redusere magnetiske tap samtidig som den opprettholder stabile induktansegenskaper, og sikrer konsistent elektrisk ytelse under VFD-drift.
Reaktoren er tilgjengelig i forskjellige konfigurasjoner, inkludert IP00 åpne strukturer og IP20 beskyttelseskapsler, for å møte ulike installasjonskrav.
Den støtter både vertikale og horisontale installasjonsmetoder. Tilpassede dimensjoner er tilgjengelige for å matche skapplass, monteringsforhold og spesifikke bruksbehov.
Dufew-reaktorløsninger er mye brukt i industrielle applikasjoner der motorbeskyttelse og stabil VFD-drift er nødvendig.
Typiske bruksområder inkluderer:
- Driftssystemer med variabel frekvens for å forbedre kraftstabiliteten og redusere elektrisk belastning på motorer.
- Industrielle motorstyreskap, pumper og vifter som krever pålitelig kontinuerlig drift.
- Kraner og løfteutstyr, gruvemaskineri og havneutstyr som brukes under krevende arbeidsforhold.
- Valseverk, sprøytestøpemaskiner og tekstilmaskineri for stabile og effektive produksjonsprosesser.
- Automatiserte produksjonslinjer og fornybart energiutstyr hvor pålitelig kraftytelse er viktig.
| Søknadstilstand | Anbefaling |
|---|---|
| Motorkabellengden overstiger 50 meter | Anbefalt |
| Motorisolasjonsbeskyttelse kreves | Anbefalt |
| Motorstøy må reduseres | Anbefalt |
| Høyfrekvent interferens påvirker sensorer | Anbefalt |
| Hyppig akselerasjon og retardasjon | Anbefalt |
Reaktorvalg bør være basert på VFD-parametere, kabelforhold og motorkrav for å sikre riktig ytelse og pålitelig drift.
Utvalget bør vurdere nøkkelfaktorer som:
- Nominell spenning og utgangsstrøm
- Motoreffekt og driftsfrekvens
Kabelegenskaper og installasjonsforhold påvirker også reaktorvalg, inkludert:
- Kabellengde og kabeltype
- Installasjonsmiljø
- Distribuert kapasitans
Motorisolasjon og driftsforhold bør evalueres for å matche den aktuelle reaktorløsningen, inkludert:
- Isolasjonsklasse
- Driftstilstand
- Krav til beskyttelse
Dufew tilbyr skreddersydde reaktordesign i henhold til ulike industrielle applikasjoner og systemkrav.
CAL-4321-0250-EISA
| Kode | Beskrivelse |
|---|---|
| CAL | AC Reactor Series |
| 4 | Spenningsnivå |
| 3 | Trefase |
| 2 | Utgangsreaktortype |
| 1 | Spenningsfall |
| 0250 | Vurdert gjeldende |
| EI | Kjernestruktur |
| S | Installasjonstype |
| A | Oppvikling av aluminium |
| Parameter | Spesifikasjon |
|---|---|
| Produkttype | VFD utgangsreaktor |
| Nominell spenning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Hyppighet | 50Hz / 60Hz |
| Vurdert gjeldende | 5A - 3800A |
| Spenningsfall | 0,5 % / 1 % / 2 % / 4 % |
| Overbelastningskapasitet | 1,5 ganger merkestrøm i 60 sekunder |
| Dielektrisk styrke | 3000VAC / 50Hz / 1min |
| Isolasjonsmotstand | ≥100MΩ |
| Beskyttelsesgrad | IP00 / IP20 |
| Isolasjonsklasse | Klasse F (155 ℃) |
| Støynivå | ≤65dB |
| Levetid | ≥15 år |
Dufew Electric spesialiserer seg på industrielle kraftkomponenter og tilpassede reaktorløsninger.
Hver utgangsreaktor er produsert med kontrollerte prosesser, inkludert:
- Inspeksjon av kjerneproduksjon
- Vikle prosesskontroll
- Høyspent tåle testing
- Isolasjonsmotstandstesting
- Inspeksjon av temperaturstigning
- Verifisering av elektrisk ytelse
Produktene kan leveres med:
- Overholdelse av ISO kvalitetsstyringssystem
- CE-sertifiserte produkter
- Tilpasset teknisk dokumentasjon
Før forsendelse inspiseres hver reaktor i henhold til kundens spesifikasjoner for å sikre pålitelig installasjon og drift.
Industrielle reaktorer krever pålitelig beskyttelse under internasjonal transport på grunn av deres vekt og elektromagnetiske komponenter.
Dufew tilbyr:
| Transportmetode | Søknad |
|---|---|
| Sjøfrakt | Store industriordrer og komplette utstyrsprosjekter |
| Luftfrakt | Prøve og presserende leveringskrav |
| Landtransport | Regional industrileveranse |
Emballasjefunksjoner:
- Fuktbestandig beskyttelse
- Støtsikker feste
- Eksporter standard trekasser
- Tilpasset emballasje i henhold til produktstørrelse og vekt
Den er installert mellom VFD-utgangsterminalene og motoren for å forbedre utgangsbølgeformkvaliteten og redusere elektrisk stress på motorsiden.
Den brukes ofte til lange kabler, beskyttelse mot motorisolasjon og systemer som påvirkes av spenningsspiker, støy eller interferens.
Nei. Komponenter på inngangssiden og motorsiden har forskjellige funksjoner. Den ene fokuserer på strømforsyningsbeskyttelse, mens den andre forbedrer ytelsen på motorsiden.
Ja. Dufew tilbyr skreddersydde løsninger basert på spenning, strøm, installasjonskrav og driftsmiljø.
Dufew Electric leverer pålitelige reaktorløsninger for industrielle VFD-applikasjoner med profesjonell produksjonskapasitet, tilpasset ingeniørstøtte og streng kvalitetskontroll.
Fra motorbeskyttelse til langdistansedriftsapplikasjoner hjelper Dufew kundene med å forbedre utstyrets pålitelighet, redusere vedlikeholdskostnadene og oppnå stabil drift.
