Variabel frekvensdrivreaktor

Variable frekvensomformere gir effektiv motorhastighetskontroll og energistyring, men deres høyfrekvente svitsjoperasjon kan introdusere harmoniske strømmer, spenningssvingninger og ekstra elektrisk stress til tilkoblet utstyr.

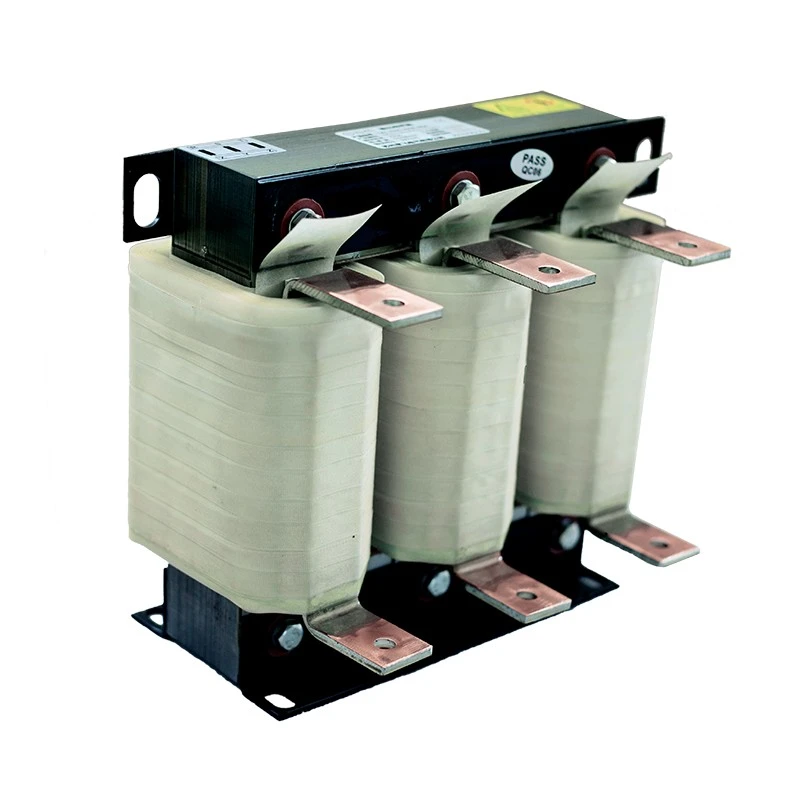

Dufew Electric Variable Frequency Drive Reactor forbedrer VFD-systemets ytelse ved å legge til passende impedans til kretsen. I henhold til installasjonsposisjon og systemkrav gir den forskjellige beskyttelsesfunksjoner for både strømforsyningssiden og motorlastsiden.

Valget avhenger av om den elektriske hovedutfordringen skjer på strømforsyningssiden eller motorlastsiden.

Når den er installert på inngangssiden av en VFD, hjelper reaktoren med å forbedre strømkvaliteten, redusere harmonisk påvirkning og begrense transient strømpåvirkning.

Når den er installert på utgangssiden av en VFD, hjelper den med å optimalisere elektriske forhold på motorsiden, redusere svitsjerelatert stress og forbedre driftsystemets pålitelighet.

Produsert med kaldvalsede silisiumstålkjerner med lavt tap, klasse F isolasjonsmaterialer, vakuumimpregneringsteknologi og optimerte viklingsstrukturer, gir Dufew-reaktorer stabil induktansytelse, pålitelige termiske egenskaper og langsiktig industriell holdbarhet.

Applikasjonsløsninger for ulike VFD-systemkrav

Ulike industrielle miljøer krever forskjellige reaktorkonfigurasjoner. Dufew leverer applikasjonsbaserte løsninger i henhold til de faktiske driftsforholdene, systemstrukturen og elektriske krav, og bidrar til å forbedre ytelsen på både kraftsiden og motorsiden.

Reaktorapplikasjon på inngangssiden

Installert mellom strømforsyningen og VFD-inngangsterminalene, brukes konfigurasjonen på inngangssiden hovedsakelig til å forbedre det elektriske miljøet til drivsystemet. Det bidrar til å redusere virkningen av harmonisk strøm og inngangsstøtstrøm samtidig som det forbedrer strømforsyningens stabilitet og begrenser interferens som kan påvirke PLSer, sensorer og annet kontrollutstyr.

Denne konfigurasjonen er egnet for industrielle anlegg med flere VFD-systemer, utstyr som opererer under ustabile strømforhold, og applikasjoner der forbedret strømkvalitet er nødvendig.

Utgangssidereaktorapplikasjon

Installert mellom VFD-utgangsterminalene og motoren, fokuserer konfigurasjonen på utgangssiden på å forbedre driftsforholdene på motorsiden. Det bidrar til å redusere PWM-svitsjebelastning, forbedre utgangsbølgeformkvaliteten og begrense elektriske forstyrrelser, og støtter mer stabil og pålitelig motordrift.

Typiske bruksområder inkluderer langdistanse motorforbindelser, tungt maskineri og utstyr der forbedret motorpålitelighet er viktig.

Viktige fordeler med Dufew Reactor Solutions

Kvalitetsforbedring av strømforsyning

For applikasjoner som er påvirket av ustabile strømforhold eller harmonisk interferens, hjelper reaktorene med å redusere harmonisk strømpåvirkning, forbedre strømforsyningens stabilitet og begrense transiente strømendringer. De kan også redusere elektrisk interferens som påvirker sensitivt utstyr, noe som gjør dem egnet for industrielle systemer med flere stasjoner eller strenge krav til strømkvalitet.

Pålitelighetsforbedring av motordrift

På motorsiden bidrar reaktoren til å redusere elektrisk stress forårsaket av høyfrekvent svitsjing og forbedre forholdene til utgangskretsen. Dette støtter pålitelig motordrift og kan bidra til å redusere unormale avbrudd under krevende driftsforhold.

Stabil magnetisk ytelse

Dufew reactors use low-loss cold rolled silicon steel cores, optimized magnetic circuit designs, and precision winding technology to maintain stable inductance characteristics during continuous operation. The resulting structure helps reduce magnetic loss and temperature rise while supporting reliable long-term performance.

Industriell isolasjonsdesign

Isolasjonssystemet kombinerer klasse F isolasjonsmaterialer med vakuumimpregnering og høytemperaturherdeprosesser. Denne konstruksjonen forbedrer fuktmotstand, mekanisk styrke og termisk holdbarhet, og hjelper reaktoren med å opprettholde pålitelig ytelse og lengre levetid i industrielle miljøer.

Fleksibel tilpasset reaktordesign

Dufew støtter tilpassede reaktorløsninger basert på nominell spenning, nominell strøm, spenningsfallskrav, installasjonsstruktur, viklingsmateriale og beskyttelseskrav. Konfigurasjonen kan tilpasses ulike elektriske parametere og skapoppsett.

Tilgjengelige alternativer inkluderer kobber- eller aluminiumsviklinger, vertikal eller horisontal installasjon, og forskjellige beskyttelsesstrukturer som IP00 åpne design og IP20 beskyttende kapslinger. Denne fleksibiliteten gjør at reaktoren kan integreres i et bredt spekter av VFD og industrielle kraftsystemer.

Typiske applikasjoner

Dufew reaktorløsninger er mye brukt i:

Reaktorvalgveiledning for VFD-applikasjoner

Riktig reaktorkonfigurasjon avhenger av de faktiske systemkravene.

Dufew gir teknisk støtte for å anbefale passende spesifikasjoner i henhold til spenning, strøm, installasjonsposisjon og driftsmiljø.

Hvordan velge riktig reaktorløsning?

Å velge riktig reaktor krever vurdering av VFD-parametrene, faktiske systemforhold og nødvendig beskyttelsesnivå. Å matche disse faktorene med reaktorens elektriske og mekaniske egenskaper bidrar til å sikre stabil drift og riktig integrering i drivsystemet.

VFD-parametre

Viktige VFD-parametere inkluderer nominell spenning, merkestrøm, motoreffekt og driftsfrekvens. Disse verdiene bestemmer de grunnleggende elektriske kravene til reaktoren og bør samsvare med drivsystemspesifikasjonene.

Systembetingelser

Installasjonsposisjon, strømforsyningstilstand, motortilkoblingsavstand, lastegenskaper og driftsmiljø bør også evalueres. For eksempel kan lange motorkabler, hyppige lastendringer eller krevende industrielle miljøer kreve en annen reaktorkonfigurasjon.

Beskyttelseskrav

Den nødvendige beskyttelsesfunksjonen er en annen viktig faktor. Avhengig av applikasjonen kan reaktoren velges for å redusere harmonisk påvirkning, forbedre kraftstabiliteten, gi motorsidebeskyttelse, oppfylle spesifikke spenningsfallskrav eller støtte kontinuerlig drift under krevende belastninger.

Tekniske spesifikasjoner

Modellnummer Forklaring

Eksempel: CAL-4321-0250-EISA

Produksjonsevne og kvalitetssikring

Dufew Electric spesialiserer seg på kraftelektronikkkomponenter, inkludert reaktorer, motstander, bremsesystemer, transformatorer og tilpassede elektriske løsninger. Dens produksjonsevne dekker kjernebehandling, vikling, isolasjonsbehandling og verifisering av elektrisk ytelse for ulike industrielle applikasjoner.

Produksjonsprosessen inkluderer kjernebehandling av silisiumstål, presisjonsspolevikling, vakuumimpregnering, høytemperaturherding og elektrisk ytelsestesting. Disse prosessene bidrar til å opprettholde konsistente produktegenskaper og pålitelig ytelse under kontinuerlig drift.

Kvalitetsinspeksjon dekker isolasjonsmotstand, tåle spenning, temperaturøkning og verifisering av elektrisk ytelse. Hver test gir ytterligere verifisering av isolasjonspålitelighet, termisk ytelse og generell elektrisk kvalitet.

Dufew støtter tilpasset design, OEM- og ODM-samarbeid og produksjon basert på kundetegninger og applikasjonskrav. Teknisk dokumentasjon og applikasjonsingeniørtjenester er også tilgjengelig for å støtte produktvalg, systemintegrasjon og prosjektutvikling.

Sertifiseringer og samsvar

Dufew-produkter er produsert i henhold til anerkjente industrielle krav, inkludert:

- ISO 9001 kvalitetsstyringssystem

- CE-samsvar

- IEC289

- GB10229

- JB9644

Emballasje og global levering

Dufew leverer eksportstandard emballasjeløsninger i henhold til produktdimensjoner, vekt og transportkrav.

Emballasjen inkluderer:

- Støtsikker beskyttelse

- Fuktbestandig emballasje

- Eksporter trekasser

- Inspeksjonsprotokoller før forsendelse

Disse tiltakene sikrer sikker transport og pålitelig installasjonsytelse.

Variabel frekvensdrivreaktor vs konvensjonell reaktor

FAQ

Spørsmål 1: Når bør en reaktor for variabel frekvensdrift installeres?

En reaktor anbefales når VFD-systemet opplever harmonisk interferens, spenningsfluktuasjoner, hyppige overstrømsalarmer, lang motorkabelavstand eller krav til beskyttelse mot motorisolasjon.

Spørsmål 2: Hvordan velger jeg mellom installasjon på input-side og output-side?

Installasjon på inngangssiden er hovedsakelig valgt for forbedring av strømkvaliteten og harmonisk reduksjon.

Installasjon på utgangssiden er hovedsakelig valgt for å forbedre motorsidens elektriske forhold og forbedre driftsikkerheten.

Valget avhenger av systemforhold, utstyrskrav og driftsmiljø.

Q3: Hvilke problemer kan denne reaktoren bidra til å løse i VFD-applikasjoner?

Det kan bidra til å redusere harmonisk interferens, spenningsfluktuasjoner, elektrisk stress og ustabil drift forårsaket av krevende industrielle driftsforhold.

Q4: Kan Dufew tilpasse reaktorspesifikasjoner?

Ja. Dufew støtter tilpasset spenning, strøm, spenningsfall, viklingsmateriale, installasjonsstruktur og elektriske parametere i henhold til prosjektkrav.

Tilpassede VFD-reaktorløsninger fra Dufew Electric

Dufew Electric leverer tilpassede AC-reaktorløsninger for industrielle drivsystemer med profesjonell produksjonsevne, ingeniørstøtte og streng kvalitetskontroll.

Fra forbedring av strømkvalitet til optimalisering av motordrift, hjelper Dufew kundene med å forbedre utstyrets pålitelighet, redusere elektrisk stress og oppnå stabil langsiktig drift.

Kontakt Dufew Electric for tilpasset reaktordesign og OEM-samarbeid.
