Last reaktor

Dufew Electric Load Reactor er installert i serie mellom VFD-utgangsterminaler (U/V/W) og motorbelastninger for å forbedre lastsidens stabilitet og opprettholde pålitelig drift i langdistanse motordrivsystemer.

I applikasjoner med variabel frekvensomformer passerer høyfrekvente svitsjesignaler generert av inverterkraftenheter gjennom motorkabler. Når kabelavstanden øker, kan distribuert kapasitans forårsake ekstra ladestrøm, strømsvingninger og ustabil systemytelse.

Ved å legge til passende impedans til utgangskretsen, bidrar reaktoren til å redusere påvirkningen av kabelkarakteristikker, jevne strømvariasjoner og forbedre påliteligheten til VFD-drevne motorsystemer.

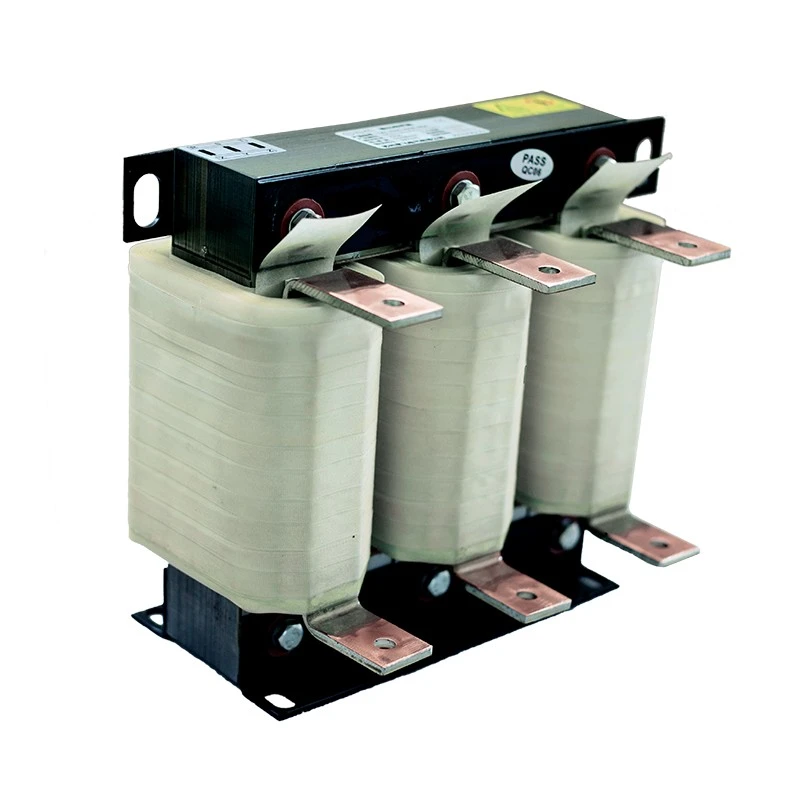

Produsert med kaldvalsede silisiumstålkjerner med lavt tap, klasse F isolasjonsmaterialer, vakuumimpregneringsteknologi og optimerte viklingsstrukturer, gir Dufew Load Reactor stabil induktansytelse, utmerket termisk pålitelighet og lang levetid under krevende industrielle forhold. Høystrømsmodeller kan ta i bruk kompakte folieviklingsstrukturer for å forbedre varmeavledning og redusere temperaturøkning.

Hvorfor bruke en lastreaktor i VFD-systemer?

Langdistanse motorinstallasjoner og variable industrielle belastninger kan skape elektriske utfordringer, inkludert:

- Økt kabelfordelte kapasitanseffekter

- For høy kapasitiv ladestrøm

- Strømsvingninger under drift

- Inverter overstrømbeskyttelse utløses

- Redusert motordriftsstabilitet

- Elektromagnetisk interferens i kontrollsystemer

En riktig valgt lastreaktor hjelper til med å optimere elektriske egenskaper på lastsiden, forbedre systemstabiliteten og redusere uventet nedetid i industrielle applikasjoner.

Viktige fordeler

1. Forbedret ytelse for lange kabler

Når motorer er installert langt fra VFD-skap, kan kabelkarakteristikker påvirke elektrisk ytelse og øke belastningen på drivsystemet. Dufew Load Reactor bidrar til å redusere effekten av distribuert kabelkapasitans og begrense kapasitiv ladestrøm, og støtter mer stabil langdistanseoverføring og pålitelig drift av fjerninstallerte motorer.

2. Forbedret strømstabilitet på lastsiden

Industrielt utstyr opererer ofte med variabel belastning og hyppig akselerasjon eller retardasjon. Den optimaliserte reaktordesignen hjelper til med å jevne ut strømsvingninger og opprettholde mer konsistent motordrift, redusere unormale driftsforhold og støtte stabil ytelse under dynamiske belastninger.

3. Redusert harmonisk interferens og elektrisk støy

Høyfrekvente forstyrrelser generert under VFD-drift kan påvirke motorer så vel som nærliggende kontroll- og automasjonsutstyr. Filtreringseffekten på lastsiden bidrar til å redusere høyfrekvente harmoniske komponenter og elektromagnetisk interferens, samtidig som den bidrar til lavere driftsstøy og vibrasjoner fra motoren.

4. Industriell Elektrisk pålitelighet

Den bruker en kaldvalset silisiumstålkjerne med lavt tap, klasse F isolasjonssystem, vakuumimpregnering og høytemperaturherding. Kobber- eller aluminiumsviklingsalternativer er tilgjengelige i henhold til applikasjonskrav. Denne kombinasjonen gir stabil induktans, kontrollert vibrasjon og pålitelig termisk ytelse for langsiktig industriell drift.

Strukturelle designfunksjoner

Optimalisert magnetisk kretsdesign

Den trefasede symmetriske kjernestrukturen gir balansert magnetisk ytelse og stabile induktansegenskaper samtidig som den bidrar til å redusere magnetisk tap. Dette optimaliserte arrangementet støtter konsekvent elektrisk ytelse og pålitelig drift under kontinuerlig bruk.

Fleksibel installasjonskonfigurasjon

Ulike installasjonskonfigurasjoner er tilgjengelige for å imøtekomme ulike skap- og utstyrsoppsett, inkludert IP00 åpne strukturer, IP20 beskyttende innkapslinger, vertikal installasjon og horisontal installasjon. Tilpassede dimensjoner kan også leveres i henhold til tilgjengelig skapplass, utstyrsstruktur og spesifikke prosjektkrav.

Typiske applikasjoner

Dufew Load Reactor-løsninger er mye brukt i:

Anbefalte bruksbetingelser

Hvordan velge riktig belastningsreaktor?

Riktig valg bør ta hensyn til VFD-parametrene, kabelforholdene og kravene til motorbelastning. Disse faktorene hjelper til med å bestemme de riktige elektriske spesifikasjonene og reaktorkonfigurasjonen.

VFD-parametre

Vurder nominell spenning, utgangsstrøm, motoreffekt og driftsfrekvens. Disse parameterne bør samsvare med VFD og motorsystemet for å sikre stabil drift.

Kabelbetingelser

Kabellengde og -type er viktig, spesielt for motorer installert langt fra VFD. Installasjonsmiljøet og distribuert kapasitans bør også vurderes ved valg av reaktoren.

Krav til motorbelastning

Driftsforhold, lastvariasjoner, krav til kontinuerlig drift og nødvendig beskyttelsesnivå bør evalueres. Hyppig akselerasjon, retardasjon eller variable belastninger kan kreve en mer robust konfigurasjon.

Dufew tilbyr skreddersydde reaktordesign basert på bruksforhold, installasjonskrav, elektriske parametere og kundespesifikasjoner.

Modellnummer Forklaring

Eksempel: CAL-4321-0250-EISA

Tekniske spesifikasjoner

Produksjonsevne og kvalitetssikring

Dufew Electric spesialiserer seg på reaktorer, motstander, bremsesystemer, transformatorer og tilpassede kraftelektronikkløsninger. Produksjonsprosessen dekker kjernebehandling av silisiumstål, presisjonsvikling, vakuumimpregnering, høytemperaturherding og elektrisk ytelsestesting.

Kvalitetskontroll inkluderer isolasjonsmotstand, tåle spenning, temperaturøkning og verifisering av elektrisk ytelse for å sikre pålitelig produktytelse.

Dufew støtter tilpasset elektrisk design, OEM-produksjon, teknisk dokumentasjon og applikasjonsteknikk for ulike industrielle krav.

Sertifiseringer og samsvar

Dufew-produkter er produsert i henhold til anerkjente industrielle krav, inkludert:

- ISO 9001 kvalitetsstyringssystem

- CE-samsvar

- IEC289

- GB10229

- JB9644

Emballasje og global levering

Dufew tilbyr profesjonelle eksportemballasjeløsninger i henhold til produktdimensjoner, vekt og transportkrav.

Emballasjen inkluderer:

- Støtsikker beskyttelse

- Fuktighetsbeskyttelse for sjøtransport

- Eksportstandard trekasser

- Inspeksjonsprotokoller før forsendelse

Disse tiltakene sikrer sikker levering og pålitelig drift etter installasjon.

Lastreaktor og utgangsreaktor: applikasjonsforskjell

FAQ

Q1: Når bør dette produktet brukes?

Den brukes ofte når motorkabelavstandene er lange, kabelegenskaper påvirker systemytelsen, omformerbeskyttelsen utløses, eller forbedret elektrisk stabilitet er nødvendig under skiftende belastninger.

Q2: Hva er forskjellen mellom dette produktet og en utgangsreaktor?

Begge er installert på VFD-utgangssiden, men de tjener forskjellige applikasjonsformål. Dette produktet forbedrer hovedsakelig systemstabiliteten under lange kabelforhold, skiftende belastninger og krevende industrielle miljøer, mens en utgangsreaktor fokuserer mer på å redusere PWM-spenningsbelastning og beskytte motorisolasjon. Det endelige valget avhenger av kabellengde, motoregenskaper og driftsforhold.

Q3: Kan det bidra til å redusere motorstøy?

Ja. Ved å redusere høyfrekvente forstyrrelser og forbedre strømstabiliteten, kan det bidra til å redusere elektromagnetisk støy og vibrasjoner under motordrift.

Q4: Kan Dufew tilpasse spesifikasjoner?

Ja. Dufew tilbyr skreddersydde løsninger som dekker spenning, strøm, spenningsfall, viklingsmateriale, installasjonsstruktur og beskyttelseskrav i henhold til spesifikke industrielle applikasjoner.

Tilpassede Load Reactor Solutions fra Dufew Electric

Dufew Electric tilbyr pålitelige løsninger for industrielle VFD-applikasjoner, støttet av profesjonelle produksjonsevner, tilpassede ingeniørtjenester og streng kvalitetskontroll. Fra langdistanse motorsystemer til tungt industrielt utstyr, løsningene er utviklet for å forbedre systemets stabilitet og støtte pålitelig drift.

Kontakt Dufew Electric for tilpasset reaktordesign og OEM-samarbeid.
