Vi tilbyr en omfattende portefølje inkludert motstander, bremseenheter, reaktorer, kraftfiltre og transformatorer, med komplette tilpasningsmuligheter for å møte ulike applikasjonskrav.
Industrielle frekvensomformere (VFD) er svært følsomme for problemer med strømkvalitet, inkludert spenningssvingninger, elektriske overspenninger og harmonisk interferens generert av likeretterkretser. Når flere stasjoner opererer på samme strømsystem, kan overdreven harmonisk strøm og transiente forstyrrelser føre til inverterfeil, DC-buss kondensatorskade, unormale alarmer eller uventede systemavbrudd.

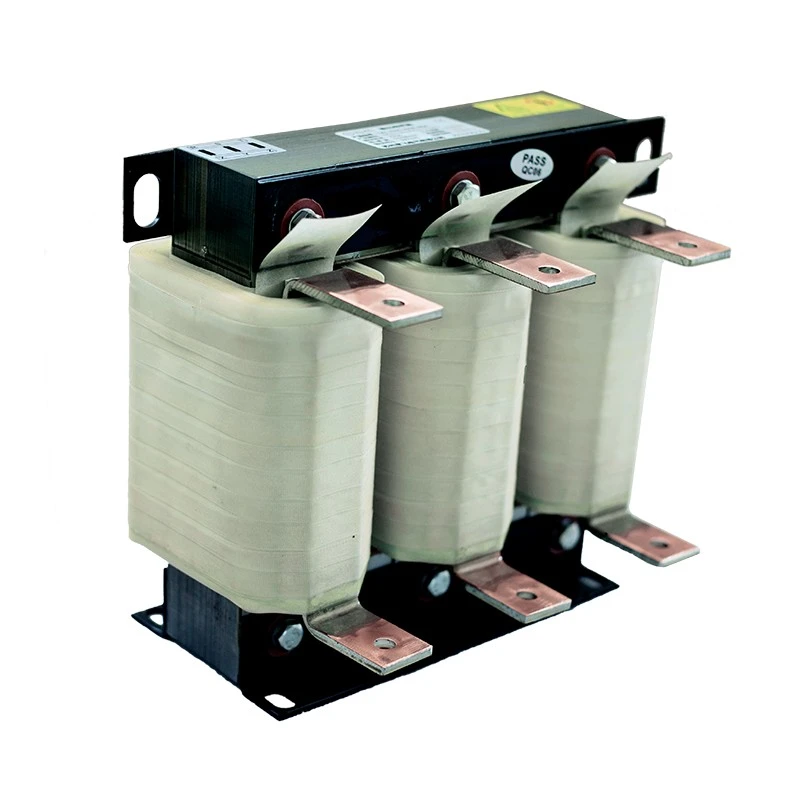

Dufew Electric Input Line Reactor-løsninger er installert i serie mellom AC-strømkilden og VFD-inngangssiden. Ved å legge til kontrollert impedans til strømkretsen, begrenser reaktoren harmonisk strøm, reduserer startstrøm, forbedrer spenningsstabiliteten og forlenger levetiden til inverterkomponenter.
Reaktoren bruker kaldvalsede silisiumstålkjerner med lavt tap, høytemperaturisolasjonsmaterialer og optimerte viklingsstrukturer for å sikre pålitelig drift under kontinuerlige industrielle forhold. For høystrømsapplikasjoner er folieviklingsteknologi tilgjengelig for å oppnå kompakt design, forbedret varmespredning og stabil elektrisk ytelse.
Mange VFD-feil er forårsaket av dårlig strømkvalitet snarere enn inverterfeil. Installering av en inngangsreaktor bidrar til å beskytte drivsystemer mot elektriske forstyrrelser og forbedrer den generelle påliteligheten av utstyret.
Vanlige problemer som er løst inkluderer:
- Høy inngangsstrømstøt under oppstart av VFD
- Harmonisk forurensning forårsaket av dioderetting
- Trefase spenningsubalanse
- Hyppige inverter overspenningsalarmer
- Skade på DC-busskondensator og likeretterbro
- Interferens mellom flere VFD-systemer
Dufew Input Line Reactor reduserer harmonisk strøm generert av VFD likeretterkretser og bidrar til å minimere harmonisk tilbakemelding til det industrielle kraftnettet.
Det forbedrer strømkvaliteten ved å redusere bølgeformforvrengning, forbedre kompatibiliteten til flere VFD-systemer, og gi bedre beskyttelse for effektfaktorkorreksjonskondensatorer og sensitivt kontrollutstyr.
Under oppstart av VFD, akselerasjon eller plutselige lastendringer, kan elektriske overspenninger og strømsvingninger påvirke systemets stabilitet.
Reaktoren bidrar til å redusere oppstartsstrøm, begrense transient slagstrøm, beskytte inverter likeretterkomponenter og redusere DC-buss overspenningsrisiko for forbedret systempålitelighet.
Dufew-reaktorer er produsert med pålitelige materialer og profesjonelle produksjonsprosesser, inkludert kaldvalsede silisiumstålkjerner med lavt tap, klasse F isolasjonsmaterialer, vakuumimpregneringsprosess og høytemperaturherdeteknologi.
Kobber- eller aluminiumsviklingsalternativer er tilgjengelige for å møte ulike brukskrav. Den optimaliserte magnetiske strukturen bidrar til å redusere vibrasjoner, støy og temperaturøkning under langvarig drift.
Som en profesjonell produsent av industrielle kraftkomponenter tilbyr Dufew skreddersydde reaktorløsninger basert på ulike applikasjonskrav og driftsforhold.
Tilpasningsalternativer inkluderer:
- Merkespenning og merkestrøm
- Spenningsfall og VFD-effektklasse
- Installasjonsdimensjoner og driftsmiljø
- Viklemateriale
Tilgjengelige strukturer inkluderer:
- IP00 åpen struktur
- IP20 beskyttet kapsling
- Vertikal eller horisontal installasjon
- Kobbervikling eller aluminiumsvikling
Dufew Input Line Reactor-løsninger er mye brukt i industrielle applikasjoner som krever forbedret strømkvalitet, inverterbeskyttelse og stabil elektrisk ytelse.
Typiske bruksområder inkluderer:
- Variable Frequency Drive (VFD)-systemer og industrielle motorstyreskap
- Servodrivsystemer, heiser og løfteutstyr
- Kraner og havnemaskineri som opererer under krevende belastningsforhold
- Valseverk, pumper og vifter som krever pålitelig kontinuerlig drift
- Sprøytestøpemaskiner og industrielt automasjonsutstyr
- Fornybare energikonverteringssystemer med høye krav til kraftkvalitet
En Input Line Reactor anbefales for applikasjoner med:
| Søknadstilstand | Anbefaling |
|---|---|
| Flere VFD-er som deler en strømforsyning | Anbefalt |
| Strømforsyningskapasitet ≥600kVA | Anbefalt |
| VFD installert nær transformator med stor kapasitet | Anbefalt |
| Trefase spenningsubalanse overstiger 1,8 % | Anbefalt |
| Strømsystem med harmonisk interferens | Anbefalt |
| Ofte byttet effektfaktorkorrigeringskondensatorer | Anbefalt |
Dufew modellnummer gir informasjon om spenningsnivå, fasetype, reaktortype, spenningsfall, merkestrøm, kjernestruktur, installasjonsmetode og viklingsmateriale.
| Kode | Beskrivelse |
|---|---|
| CAL | AC Reactor Series |
| 4 | Spenningsnivå (2=220V, 4=380V, 6=690V) |
| 3 | Fasenummer (3=trefase, 1=enfase) |
| 1 | Reaktortype (1=inngangsreaktor, 2=utgangsreaktor) |
| 2 | Spenningsfall (2=2%, 1=1%) |
| 0250 | Merkestrøm (0250=250A, 2500=2500A) |
| EI | Kjernestruktur (EI=Three Phase Core, UI=enfasekjerne) |
| S | Installasjonstype (S=Vertikal, W=Horisontal) |
| A | Viklemateriale (A=aluminium, C=kobber) |
Eksempel: CAL-4312-0250-EISA
380V trefase inngangsledningsreaktor med 2 % spenningsfall, 250A merkestrøm, EI kjernestruktur, vertikal installasjon og aluminiumsvikling.
| Parameter | Spesifikasjon |
|---|---|
| Nominell spenning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Hyppighet | 50Hz / 60Hz / Tilpasset frekvens tilgjengelig |
| Vurdert gjeldende | 5A - 3800A |
| Spenningsfall | 0,5 % / 1 % / 2 % / 4 % |
| Overbelastningskapasitet | 1,5 ganger merkestrøm i 60 sekunder, intervall 1 time |
| Dielektrisk styrke | 3000VAC / 50Hz / 5mA / 1min |
| Isolasjonsmotstand | ≥100MΩ (1000VDC) |
| Beskyttelsesgrad | IP00 / IP20 |
| Isolasjonsklasse | Klasse F (155 ℃) |
| Temperaturklasse | T40 |
| Flammevurdering | UL94V-2 |
| Støynivå | ≤65dB (testet ved 1 meter) |
| Levetid | ≥15 år |
| Standarder | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew Electric spesialiserer seg på produksjon av industrielle kraftkomponenter og tilbyr skreddersydde reaktorløsninger for globale kunder.
Vår kvalitetskontrollprosess inkluderer:
- ISO kvalitetsstyringssystem
- CE-sertifiserte produkter
- Testing av elektrisk ytelse
- Isolasjonsmotstandstesting
- Høyspent tåle testing
- Testing av temperaturøkning
- Støyinspeksjon
Hver reaktor inspiseres i henhold til kundens spesifikasjoner før forsendelse for å sikre pålitelig ytelse etter installasjon.
Industrielle reaktorer krever profesjonell emballasjebeskyttelse på grunn av vekt og elektrisk struktur.
Dufew tilbyr:
- Fuktsikker emballasje
- Støtsikker feste inne i trekasser
- Tilpasset emballasje basert på produktstørrelse og vekt
- Eksportstandard transportløsninger
Transportalternativer:
| Transportmetode | Søknad |
|---|---|
| Sjøfrakt | Forsendelse av store kvanta og tungt industrielt utstyr |
| Luftfrakt | Hasteprøver eller små reaktorer |
| Landtransport | Innenlands og regional levering |
En Input Line Reactor bør installeres mellom AC-strømforsyningen og VFD-inngangsterminalene. Den er designet for å redusere harmoniske problemer på nettsiden, undertrykke elektriske forstyrrelser og beskytte omformerens inngangskrets. Den skal ikke installeres mellom VFD-utgangen og motoren.
Vanlige alternativer for spenningsfall inkluderer 0,5 %, 1 %, 2 % og 4 %.
For generelle VFD-applikasjoner velges vanligvis et spenningsfall på 2 %. Systemer med alvorlig harmonisk interferens eller ustabile strømforsyningsforhold kan kreve høyere impedans basert på applikasjonskrav.
Det avhenger av systemdesign og driftsforhold. I de fleste industrielle applikasjoner anbefales det at hver VFD bruker en individuell reaktor for å oppnå bedre harmonisk kontroll og beskyttelsesytelse.
Reaktoren krever minimalt med vedlikehold. Regelmessig inspeksjon bør fokusere på:
- Tetthet av klemmekoblinger
- Støvansamling
- Unormal støy
- Temperaturøkning
Riktig ventilasjon, korrekt installasjon og regelmessig inspeksjon bidrar til å opprettholde langsiktig pålitelighet.
