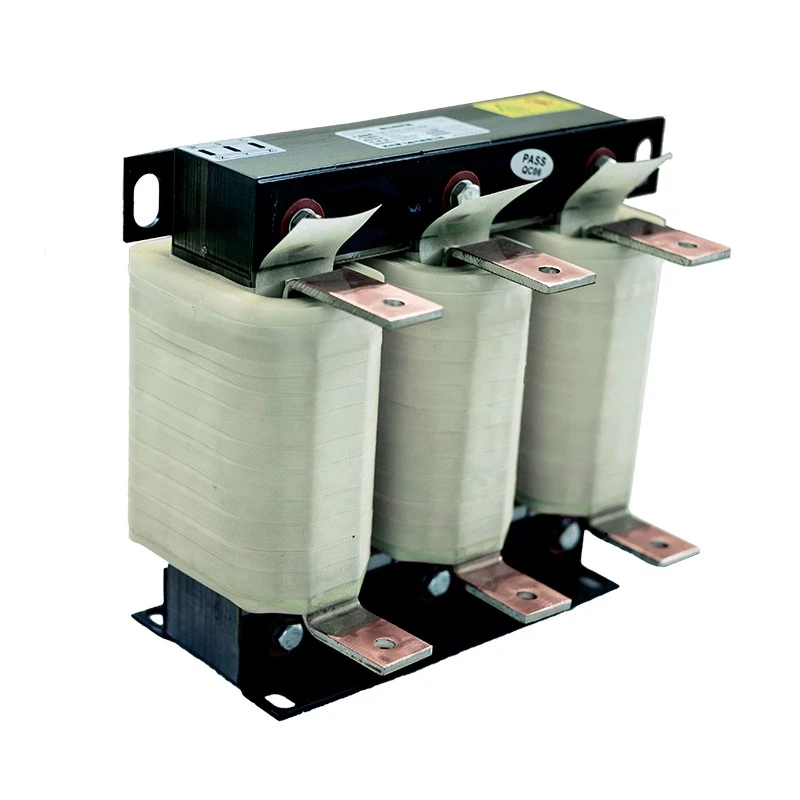

AC linjereaktor

Dufew Electric AC Line Reactor er installert mellom AC-strømforsyningen og VFD-inngangsterminalene for å gi kontrollert impedans, og hjelper til med å stabilisere strømflyten og forbedre det generelle elektriske miljøet.

Reaktoren bidrar til å redusere harmonisk strøm generert av VFD-likeretterkretser, begrense plutselige strømendringer, beskytte inverterinngangskomponenter og forbedre den generelle påliteligheten til kraftsystemet.

Moderne frekvensomformere (VFD) bruker høyhastighets svitsjteknologi for å kontrollere motorhastigheten og forbedre energieffektiviteten. Imidlertid kan svitsjeprosessen og ikke-lineære inngangskarakteristikk introdusere elektriske forstyrrelser i kraftsystemet.

Uten riktig inngangsbeskyttelse, kan VFD-systemer oppleve harmonisk strømforvrengning, inngangsstrømtopper, spenningssvingninger, elektrisk interferens og økt stress på omformerens komponenter.

Disse problemene kan føre til overoppheting av elektrisk utstyr, redusert levetid for omformeren, skade på DC-busskondensatorer, ustabil motordrift og uventet utstyrsstans.

Hvordan AC Line Reactor forbedrer VFD-systemytelsen

1. Harmonisk reduksjon og forbedring av kraftkvalitet

VFD-inngangslikerettere kan generere harmoniske strømmer som påvirker det elektriske nettverket, spesielt i anlegg som driver flere invertersystemer.

Den reduserer harmonisk påvirkning ved å legge til impedans til inngangskretsen, bidra til å forbedre strømkvaliteten og opprettholde et mer stabilt elektrisk miljø.

Fordelene inkluderer:

- Redusert harmonisk tilbakemelding til strømforsyningen

- Forbedret spenningsbølgeformstabilitet

- Redusert interferens mellom elektrisk utstyr

- Bedre beskyttelse for strømkondensatorer og transformatorer

For fabrikker med flere frekvensomformere bidrar det til å skape et mer pålitelig og stabilt kraftsystem.

2. Strømoverspenningsbeskyttelse for omformerkomponenter

Under motoroppstart, akselerasjon, lastendringer eller ustabile strømforhold, kan det oppstå overdreven strømpåvirkning og påvirke omformerens komponenter.

Reaktoren bidrar til å redusere elektrisk stress ved å begrense inngangsstøtstrøm, redusere stress på likeretterbroer, beskytte inverter DC-busskomponenter og forbedre langsiktig VFD-pålitelighet.

Den er spesielt egnet for industrielle kraftsystemer med høy kortslutningskapasitet eller lavimpedans transformatorer.

3. Stabil drift under industrielle forhold

Industrielle miljøer krever elektriske komponenter som kan fungere kontinuerlig under skiftende belastninger og krevende arbeidsforhold.

Dufew Electric AC Line Reactor tar i bruk optimert elektromagnetisk design og isolasjonsteknologi for å oppnå stabil induktansytelse, lavere temperaturøkning, redusert elektromagnetisk vibrasjon og pålitelig langsiktig drift.

Tekniske designfunksjoner

Silisiumstålkjernedesign med lavt tap

Reaktoren bruker høykvalitets kaldvalsede kjernematerialer av silisiumstål for å redusere magnetiske tap og opprettholde stabil induktansytelse under kontinuerlig drift.

Dette designet gir:

- Lavere energitap og forbedret driftseffektivitet

- Bedre termisk ytelse under kontinuerlige belastningsforhold

- Stabile elektriske egenskaper

- Pålitelig ytelse for langsiktig industriell drift

Optimalisert viklingsstruktur

Basert på ulike gjeldende krav, tilbyr Dufew Electric optimaliserte viklingsstrukturer for å sikre pålitelig elektrisk ytelse i ulike industrielle applikasjoner.

Den svingete designen har:

- Kobber- eller aluminiumsviklingsalternativer for ulike bruksbehov

- Høystrømslederdesign for å støtte krevende driftsforhold

- Forbedret varmeavledningsytelse

- Redusert viklingstemperaturstigning under drift

Denne optimaliserte strukturen lar reaktoren møte ulike industrielle strømkrav samtidig som den opprettholder stabil og effektiv drift.

Vakuumimpregneringsisolasjonsprosess

Viklingsenheten behandles gjennom vakuumimpregnering og høytemperaturherding, noe som forbedrer isolasjonsytelsen og forbedrer den generelle mekaniske styrken.

Prosessen forbedrer:

- Isolasjonsstyrke for sikrere drift

- Mekanisk stabilitet under vibrasjonsforhold

- Motstand mot vibrasjoner og miljøpåvirkning

- Langsiktig driftsbestandighet

Denne produksjonsprosessen bidrar til å opprettholde pålitelig ytelse og forlenget levetid i industrielle miljøer.

Valgguide

Å velge riktig AC-linjereaktor krever at reaktorparametrene samsvarer med VFD-systemet.

Dufew Electric vurderer følgende faktorer:

Før tilbud skal kundene gi:

- VFD merkeeffekt

- Inngangsspenning

- Merkestrøm

- Nødvendig spenningsfall

- Installasjonsforhold

- Driftsmiljø

AC Line Reactor vs Output Reactor

Dufew Electric leverer både inn- og utgangsreaktorløsninger i henhold til systemkrav.

Fleksible konfigurasjonsalternativer

Ulike industrielle systemer krever forskjellige elektriske konfigurasjoner og installasjonsmetoder. Dufew Electric leverer tilpassede reaktorløsninger basert på applikasjonskrav, og hjelper kundene med å oppnå pålitelig ytelse og sømløs integrasjon i ulike industrielle kontrollsystemer.

Elektriske krav

Reaktoren kan tilpasses i henhold til viktige elektriske parametere, inkludert nominell spenning, nominell strøm, spenningsfallsprosent og driftsfrekvens, for å møte ulike kraftsystemkrav.

Installasjonskrav

For å tilpasse seg forskjellige skapoppsett og installasjonsmiljøer, støtter Dufew-reaktorer flere installasjonsalternativer, inkludert skapinstallasjon, frittstående installasjon, vertikal montering og horisontal montering.

Materialkrav

I henhold til spesifikke bruksforhold og gjeldende krav, kan kundene velge passende viklingsmaterialer, inkludert kobbervikling eller aluminiumsvikling.

Med fleksible konfigurasjonsmuligheter og tilpassede design kan Dufew-reaktorer integreres i forskjellige industrielle kontrollsystemer samtidig som de opprettholder stabil og pålitelig drift.

Typiske applikasjoner

Dufew Electric AC Line Reactor er mye brukt i industrielle systemer som krever forbedret VFD-strømkvalitet og elektrisk beskyttelse.

Tekniske spesifikasjoner

Modellnummerbeskrivelse

Eksempel: CAL-4312-0250-EISA

Produkttesting og kvalitetsverifisering

Før levering utfører Dufew Electric elektriske og strukturelle inspeksjoner for å sikre pålitelig drift.

Testing inkluderer:

Profesjonell produsent i Kina

Dufew Electric spesialiserer seg på kraftelektronikkkomponenter og tilpassede elektriske løsninger, og leverer pålitelige AC Line Reactors for ulike industrielle applikasjoner.

Med integrerte produksjonsmuligheter administrerer Dufew nøkkelproduksjonsprosesser fra kjerneprosessering og produksjon av spole til sluttmontering og kvalitetsinspeksjon.

Kjernebehandling

Produksjonsprosessen inkluderer skjæring av silisiumstål, kjernemontering og inspeksjon av magnetisk ytelse for å sikre stabile elektromagnetiske egenskaper.

Coil produksjon

Dufew gir kobber- og aluminiumsviklingsalternativer med profesjonell isolasjonsbehandling og vakuumimpregneringsprosesser for å forbedre produktets pålitelighet og holdbarhet.

Sluttforsamling

Sluttproduksjon inkluderer terminalinstallasjon, elektrisk testing og kvalitetsinspeksjon for å sikre at hver reaktor oppfyller nødvendige ytelsesstandarder.

Denne integrerte produksjonsevnen gjør det mulig for Dufew Electric å tilby både standard AC Line Reactors og tilpassede løsninger for ulike industrielle applikasjoner.

Sertifiseringer og kvalitetssikring

Dufew Electric følger strukturerte kvalitetsstyringsprosedyrer for å sikre konsistent produktytelse og pålitelig drift gjennom hele levetiden.

Tilgjengelige kvalitetsdokumenter inkluderer:

- Sertifisering av ISO kvalitetsstyringssystem

- CE-sertifisering

- Produkttestingsrapporter

Tekniske dokumenter og inspeksjonsprotokoller kan leveres i henhold til kundens prosjektkrav.

Pakking og levering

AC-linjereaktorer krever beskyttelse mot fuktighet, vibrasjoner og mekanisk påvirkning under transport.

Dufew Electric tilbyr:

- Eksportstandard emballasje

- Fuktbeskyttelse

- Forsterket innvendig feste

- Produktidentifikasjonsetiketter

Før forsendelse bekrefter ingeniører:

- Produktspesifikasjon

- Vekt og mål

- Installasjonskrav

- Leveringskrav

Installasjonsveiledning

Trinn 1: Bekreft reaktorspesifikasjonen

Velg riktig reaktor i henhold til VFD-effekten, inngangsspenningen, merkestrømmen og nødvendig spenningsfall for å sikre kompatibilitet med applikasjonssystemet.

Trinn 2: Inspiser produktets tilstand

Før installasjon, kontroller produktets tilstand nøye, inkludert kjernetilstanden, viklingens utseende og terminalforbindelser for å sikre at reaktoren er klar til drift.

Trinn 3: Installer Reactor

Standard tilkoblingsmetode er:

Strømforsyning → AC-linjereaktor → VFD-inngang

Reaktoren bør installeres i et godt ventilert område med tilstrekkelig plass for varmeavledning og fremtidig vedlikehold.

Trinn 4: Elektrisk tilkobling

Under elektrisk tilkobling, sørg for riktig kabling, sikre terminalforbindelser og riktig jording for å opprettholde sikker og pålitelig drift.

Trinn 5: Driftstest

Etter installasjon, utfør en driftstest ved å sjekke driftsstøy, overvåke temperaturøkning og verifisere den generelle systemytelsen.

FAQ

1. Hva brukes en AC Line Reactor til?

En AC-linjereaktor er installert på inngangssiden av en variabel frekvensomformer (VFD) for å redusere harmonisk forvrengning, begrense strømstøt, forbedre strømkvaliteten og beskytte omformerkomponenter mot elektrisk stress.

2. Er denne reaktoren nødvendig for hver VFD?

Ikke alle VFD-applikasjoner krever en inngangsreaktor. Det anbefales for systemer med harmoniske problemer, ustabil strømforsyning, hyppige strømsvingninger, drift med flere omformere eller sensitivt elektrisk utstyr.

3. Hvordan velger jeg riktig spenningsfall?

Det passende spenningsfallet avhenger av systemets strømkvalitetskrav, harmoniske forhold, inngangsegenskaper og driftsmiljø. Dufew Electric evaluerer applikasjonsparametere og anbefaler en passende konfigurasjon.

4. Kan dette produktet forbedre omformerens pålitelighet?

Ja. Ved å redusere strømpåvirkning og elektrisk stress på VFD-inngangssiden, bidrar det til å forbedre systemstabiliteten og forlenge levetiden til omformerkomponenter.

5. Kan Dufew Electric tilby skreddersydde løsninger?

Ja. Dufew Electric tilbyr skreddersydde løsninger i henhold til spenning, strøm, frekvens, installasjonsstruktur, viklingsmateriale og andre prosjektkrav.

6. Hvilken informasjon kreves for tilbud?

Kunder bør oppgi:

- VFD-effektklassifisering

- Inngangsspenning

- Merkestrøm

- Nødvendig spenningsfall

- Installasjonsmiljø

- Driftsforhold

Be om din tilpassede AC Line Reactor Solution

Dufew Electric leverer tilpassede AC Line Reactor-løsninger for industrielle kunder som krever forbedret VFD-beskyttelse, harmonisk kontroll og strømkvalitetsstyring.

Med profesjonelle produksjonsevner, ingeniørstøtte og komplette testprosedyrer hjelper Dufew Electric kunder med å utvikle pålitelige løsninger for industrielle drivsystemer.

Send dine VFD-parametere og applikasjonskrav til Dufew Electric, og våre ingeniører vil anbefale en passende konfigurasjon basert på dine driftsforhold.
