DC Link-reaktor

I VFD- og strømkonverteringssystemer med høy effekt konverterer likerettertrinnet vekselstrøm til likestrøm før vekselretterseksjonen forsynes. Under denne konverteringsprosessen kan DC-bussstrømmen inneholde krusningskomponenter forårsaket av likerettingsegenskaper, lastfluktuasjoner og regenerativ drift.

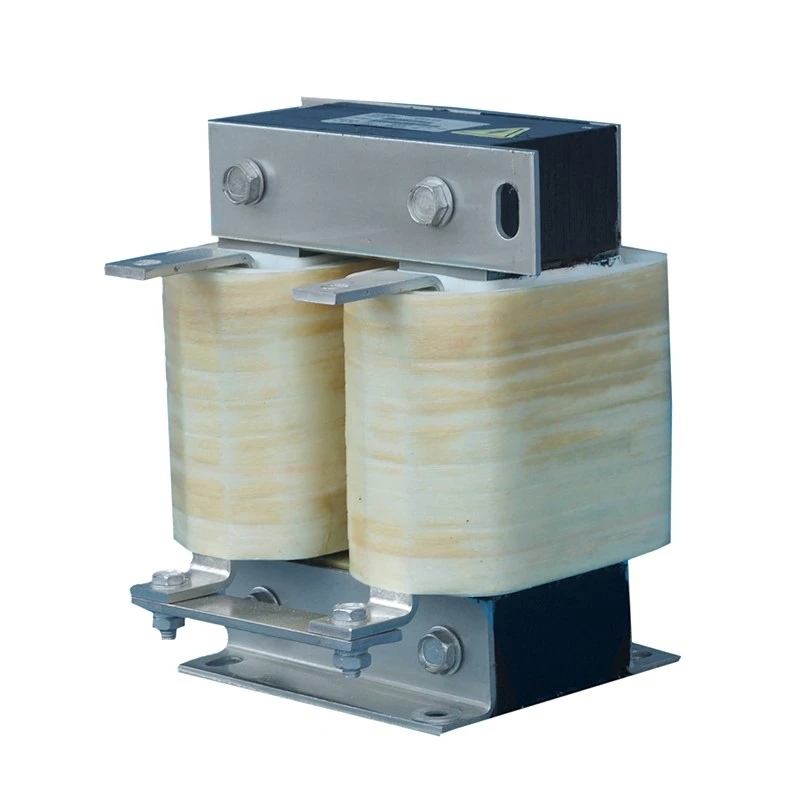

Dufew Electric DC Link Reactor er installert i serie mellom likeretter- og omformerseksjonene til DC-busskretsen. Ved å gi induktiv energilagring, jevner den ut strømvariasjonen, opprettholder kontinuerlig likestrømsflyt og reduserer elektrisk belastning på likestrømskondensatorer og krafthalvlederenheter.

I motsetning til konvensjonelle AC-reaktorer, er den spesialdesignet for kontinuerlig likestrømdrift. Den segmenterte magnetiske strukturen med luftgap forbedrer DC-forspenningsmotstanden, reduserer risikoen for magnetisk metning og opprettholder stabil induktansytelse under langsiktig industriell drift.

Dufew bruker kaldvalsede silisiumstålkjerner med lavt tap, klasse F isolasjonssystemer, presisjonsviklingsprosesser og vakuumimpregneringsteknologi for å oppnå pålitelig termisk ytelse, isolasjonsstyrke og mekanisk stabilitet.

Hvordan DC Link Reactor forbedrer systemets pålitelighet

1. Reduser DC Current Ripple og forbedre bussstabiliteten

Under AC-DC-konvertering kan spenningssvingninger fra likerettertrinnet introdusere rippelstrøm inn i DC-bussen. Reaktoren jevner ut likestrømsbølgeformen, reduserer krusningskomponenter og forbedrer inverterinngangsstabiliteten samtidig som den bidrar til å redusere stress på DC-busskondensatorer. Dette er spesielt fordelaktig for drivsystemer med høy effekt som krever en stabil DC-energiforsyning.

2. Oppretthold kontinuerlig likestrøm

I applikasjoner med svingende belastninger eller ustabile strømforhold, kan overdreven strømpulsering påvirke omformerens drift. Ved å redusere strømdiskontinuitet og opprettholde en mer kontinuerlig likeretterstrøm, støtter reaktoren stabil omformersvitsjing og bidrar til å redusere unormale driftsforhold under dynamisk drift.

3. Beskytt DC-busskondensatorer og strømkomponenter

Høy krusningsstrøm kan akselerere aldring av DC-kondensatorer og øke termisk stress på strømkomponenter. Den optimaliserte utformingen begrenser strømpulsering og reduserer krusningsbelastning på kondensatorer, noe som bidrar til å forbedre påliteligheten til DC-busskomponenter og forlenge levetiden til det totale drivsystemet.

4. Forbedre ytelsen til inngangseffektfaktoren

Ved å jevne ut likestrømsegenskapene kan reaktoren forbedre den elektriske ytelsen til omformersystemet. Redusert strømforvrengning bidrar til bedre energiutnyttelse og forbedret kompatibilitet med høyeffekts elektriske systemer.

Kjernestrukturelle designfunksjoner

Segmentert Air-Gap Core Design for DC Bias Resistance

Kontinuerlig likestrøm produserer et ensrettet magnetfelt som kan få konvensjonelle magnetkjerner til å nærme seg metning. Dufew tar i bruk en segmentert luftgap-kjernestruktur for å redusere DC-metningsrisikoen samtidig som den opprettholder stabil induktans og effektiv strømutjevningsytelse. Denne designen støtter pålitelig drift under kontinuerlige likestrømsbelastninger.

Viklestruktur med lavt tap

Viklestrukturen er optimalisert for høystrøms DC-drift, og bidrar til å redusere DC-motstandstap og temperaturøkning samtidig som den opprettholder stabil elektrisk ytelse og effektiv varmestyring. For høystrømsapplikasjoner kan folieviklingsstrukturer også leveres for å redusere den totale størrelsen og forbedre varmeavledningen.

Vakuumimpregnering isolasjonssystem

Vakuumimpregneringsprosessen styrker isolasjonssystemet og forbedrer fuktmotstand, mekanisk styrke og vibrasjonsmotstand. Kombinert med den optimaliserte strukturelle designen støtter den pålitelig langsiktig drift samtidig som den opprettholder lave elektromagnetiske vibrasjoner og støynivåer på ≤65dB under standard testforhold.

Typiske applikasjoner

Anbefalte valgbetingelser

En DC Link-reaktor anbefales når:

Tekniske spesifikasjoner

Modellnummer Forklaring

Eksempel: CDL-600-0600-EIDA

DC Link Reactor vs AC Reactor

Produksjonsevne og kvalitetssikring

Dufew Electric spesialiserer seg på produksjon av kraftelektronikkkomponenter inkludert reaktorer, bremsemotstander, transformatorer og tilpassede elektriske løsninger.

Dufews produksjonsprosess dekker magnetisk kjernebehandling, presisjonsvikling, vakuumimpregnering, høytemperaturherding og elektrisk ytelsestesting. Hvert trinn kontrolleres for å opprettholde konsistente elektriske egenskaper og pålitelig produktkvalitet.

Kvalitetsinspeksjon dekker isolasjonsmotstand, tåle spenning, induktans, temperaturøkning og utseende. Disse testene verifiserer reaktorens elektriske ytelse, isolasjonspålitelighet, termiske egenskaper og generelle produksjonskvalitet.

For ulike prosjektkrav tilbyr Dufew OEM-produksjon og tilpasset elektrisk design, sammen med ingeniørrådgivning og teknisk dokumentasjonsstøtte. Dette gjør at produktet kan tilpasses spesifikke elektriske parametere, installasjonsforhold og systemapplikasjoner.

FAQ

Q1: Hvor er en DC Link-reaktor installert?

En DC Link-reaktor er installert i DC-busskretsen mellom likeretter- og omformerseksjonene til et VFD- eller kraftkonverteringssystem. Det bidrar til å jevne ut likestrømssvingninger, redusere krusningskomponenter og forbedre DC-bussstabiliteten.

Q2: Hva er forskjellen mellom dette produktet og en AC-reaktor?

Hovedforskjellen er applikasjonskretsen. En AC-reaktor brukes i AC-kretser for å redusere harmoniske, begrense strømpåvirkning og forbedre strømkvaliteten. Dette produktet er designet for DC-bussapplikasjoner for å jevne ut strømbølger og beskytte komponenter på DC-siden.

Q3: Hvorfor krever dette produktet en luftgap-kjernedesign?

Kontinuerlig likestrøm kan skape magnetisk skjevhet i kjernen. Den segmenterte luftgapstrukturen hjelper til med å forhindre magnetisk metning, opprettholde stabil induktans og sikre pålitelig drift under DC-forhold.

Q4: Kan Dufew tilpasse spesifikasjoner for ulike applikasjoner?

Ja. Dufew tilbyr skreddersydde løsninger, inkludert spenningsklassifisering, strømkapasitet, induktansverdi, viklingsmateriale, installasjonsstruktur og mekaniske dimensjoner i henhold til ulike systemkrav.
