Vertikal DC Link-reaktor

Den vertikale DC Link-reaktoren er installert i den mellomliggende DC-busskretsen til drivsystemer med variabel frekvens for å forbedre DC-strømstabiliteten under kontinuerlig drift og dynamiske lastendringer.

I motsetning til horisontale lavprofildesign, fokuserer denne konfigurasjonen på å redusere kabinettbredden gjennom en vertikalt arrangert kjerne og viklingsstruktur. Det smale fotavtrykket gjør at flere drivkomponenter kan installeres side ved side, noe som gjør den egnet for standard elektriske skap med begrenset horisontal plass.

Dufew-reaktorer er produsert med:

- Kaldvalsede silisiumstålkjerner med lavt tap

- DC forspenningsbestandige segmenterte magnetiske strukturer med luftgap

- Klasse F høytemperaturisolasjonssystemer

- Vakuumimpregneringsbehandling

- Kobber eller aluminium viklingsmuligheter

Den optimaliserte vertikale strukturen gir pålitelig induktansytelse, effektiv varmespredning og fleksibel integrering i industrielle kontrollsystemer.

Viktige fordeler

1. Design med smalt fotavtrykk for skap med begrenset bredde

Mange industrielle kontrollskap krever installasjon av komponenter med høy tetthet samtidig som de opprettholder en kompakt totalbredde. Den vertikale konfigurasjonen reduserer horisontal installasjonsplass, gjør at drivenheter kan arrangeres mer effektivt side ved side, og utnytter tilgjengelig skapdybde og -høyde bedre. Denne strukturen er spesielt egnet for VFD-skap der bredden er den primære plassbegrensningen.

2. Optimalisert vertikal kjølebane

Den vertikale strukturen følger den naturlige luftstrømretningen til mange industriskap, og støtter en bunn-til-topp ventilasjonsvei for mer effektiv varmefjerning under kontinuerlig drift. Ved å redusere lokal varmeakkumulering og opprettholde termisk stabilitet under nominelle belastninger, bidrar designet til å sikre konsistent elektrisk ytelse under langvarig drift.

3. Stabil DC-bussytelse under dynamiske belastninger

Under akselerasjon, retardasjon eller drift med variabel belastning, kan fluktuasjoner i DC-bussstrømmen øke belastningen på strømkomponentene. Reaktoren bidrar til å jevne ut strømvariasjoner og redusere virkningen av krusningsstrøm, og støtter mer stabil DC-busdrift samtidig som den beskytter kondensatorer og omformerkomponenter.

4. Kompakt mekanisk integrasjon

Den vertikale strukturen er optimalisert for praktisk skapinstallasjon, med et lite horisontalt monteringsfotavtrykk, stabil luftspalteplassering og et kompakt terminalarrangement. Pålitelig mekanisk støtte gjør at komponenten lettere kan integreres i industrielt utstyr samtidig som det reduserer begrensninger på den generelle skapoppsettet.

Strukturelle designfunksjoner

Vertikal magnetisk kjernearrangement

Den vertikalt plasserte magnetiske strukturen reduserer den okkuperte kabinettbredden samtidig som den nødvendige induktansytelsen opprettholdes. Den smale installasjonsprofilen utnytter tilgjengelig skapplass effektivt og er godt egnet for elektriske oppsett med høy tetthet.

DC Bias Resistant Air-Gap Structure

Kontinuerlig likestrøm kan skape magnetisk skjevhet og øke risikoen for metning. Dufew bruker en segmentert luftgap-struktur for å opprettholde stabil induktans og forbedre magnetisk linearitet, som bidrar til å redusere metningsrisiko og støtte pålitelig kontinuerlig DC-drift.

Fleksibel viklingskonfigurasjon

Ulike strømstyrker krever forskjellige lederløsninger. Kobber- og aluminiumsviklinger er tilgjengelige, mens folievikling kan brukes til høystrømsmodeller. Den optimaliserte viklingsstrukturen hjelper til med å kontrollere elektriske tap og forbedre varmespredningen for stabil langsiktig ytelse.

Topp tilkoblingskonfigurasjon

Terminaloppsettet er designet spesielt for vertikal skapintegrasjon, noe som muliggjør praktisk tilkobling med øvre samleskinnesystemer samtidig som det reduserer plassen som kreves for horisontal kabelføring. Dette resulterer i et renere ledningsarrangement og forenkler installasjon i kompakte kontrollpaneler.

Modellnummer Forklaring

Eksempel: CDL-600-0600-EIDA

Tekniske spesifikasjoner

Typiske applikasjoner

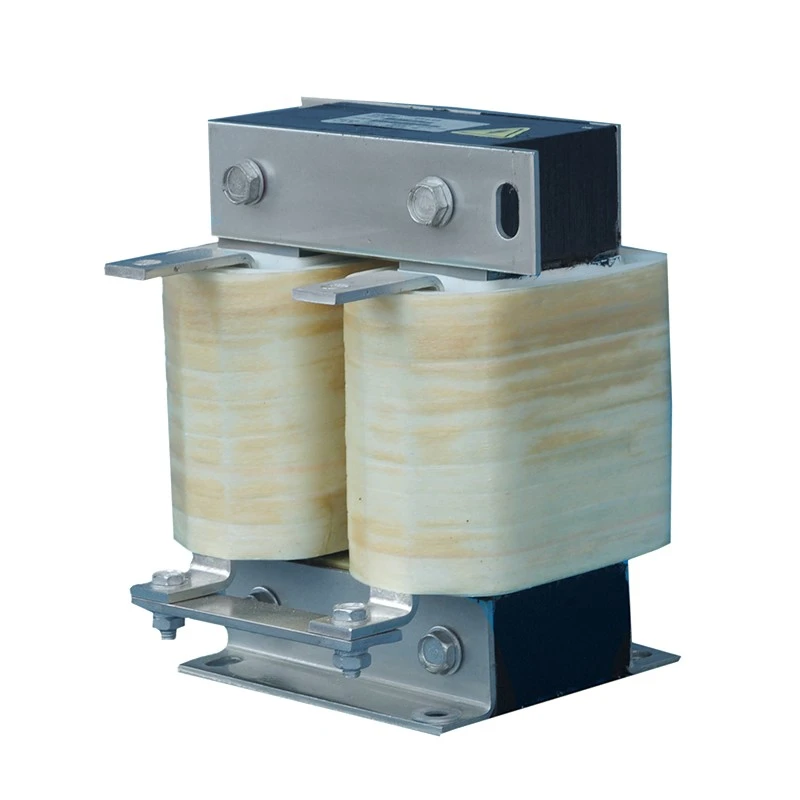

Vertikal DC Link Reactor vs Horisontal DC Link Reactor

FAQ

Spørsmål 1: Hvilken type kabinett er egnet for Vertical DC Link Reactor?

Den er egnet for elektriske skap der horisontal plass er begrenset, men vertikal klaring er tilgjengelig. Den smale strukturen hjelper ingeniører med å oppnå kompakte interne oppsett.

Q2: Hva er hovedforskjellen mellom vertikale og horisontale design?

Den vertikale konfigurasjonen fokuserer på å redusere skapbredden, mens den horisontale konfigurasjonen er utviklet for applikasjoner med begrenset skaphøyde.

Spørsmål 3: Påvirker installasjonsretningen reaktorytelsen?

Den elektriske ytelsen avhenger av magnetisk design, induktansverdi og merkestrøm. Den vertikale strukturen forbedrer hovedsakelig installasjonsfleksibiliteten og kabinettintegrasjonen.

Q4: Kan Dufew tilpasse reaktordesignet?

Ja. Dufew støtter skreddersydde løsninger inkludert elektriske parametere, dimensjoner, monteringsstrukturer og ledermaterialer i henhold til prosjektkrav.

Produksjonsevne og kvalitetssikring

Dufew Electric spesialiserer seg på tilpassede kraftelektronikkkomponenter, inkludert DC Link-reaktorer, AC-reaktorer, bremsemotstander, transformatorer og relaterte elektriske løsninger.

Med profesjonell ingeniørevne og kontrollerte produksjonsprosesser, tilbyr Dufew pålitelige reaktorløsninger for industriell automasjon, VFD-systemer og kraftkonverteringsapplikasjoner.

Produksjonsmuligheter inkluderer:

- Presisjon kjernebehandling

- Vikle produksjon

- Justering av luftspalte

- Vakuumimpregnering

- Testing av elektrisk ytelse

Hvert produkt er verifisert gjennom isolasjonsmotstand, tåle spenning, induktans, temperaturøkning og støytesting.

Dufew opprettholder kontinuerlig forbedring i kvalitetsstyring og produktstandarder. Selskapet tilbyr ISO kvalitetsstyringssertifisering, CE-sertifisering, produkttestrapporter og tekniske dokumenter for å støtte globale industrikunder.

Emballasje og levering

Dufew bruker eksportorienterte emballasjeløsninger for å sikre sikker transport av industrielle reaktorer.

Emballasjen inkluderer:

- Fuktbeskyttelse for isolasjonskomponenter

- Forsterket feste under transport

- Skreddersydde trekasser for store modeller

- Produktidentifikasjon og teknisk dokumentasjon

Hver reaktor inspiseres før forsendelse og leveres med nødvendige dokumenter i henhold til kundens prosjektkrav.
