Horisontal DC Link-reaktor

I industrielle drivsystemer er DC Link-reaktorer vanligvis installert i den mellomliggende DC-kretsen for å redusere strømsvingninger forårsaket av retting og lastendringer. Tradisjonelle vertikale reaktorkonstruksjoner kan imidlertid skape installasjonsutfordringer i kompakte skap der vertikal plass er begrenset.

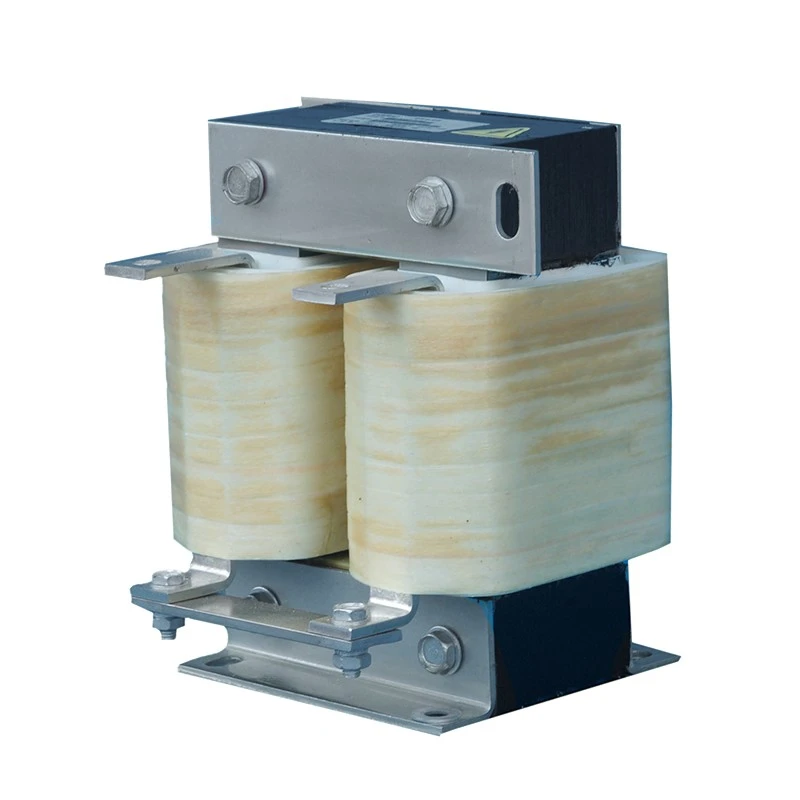

Dufew Electric Horizontal DC Link Reactor har en flat magnetisk struktur med horisontalt anordnet kjerne og viklingsenhet. Denne utformingen reduserer den totale høyden samtidig som den nødvendige induktansytelsen og termiske evnen opprettholdes.

Reaktoren er produsert med kaldvalsede silisiumstållamineringer med lavt tap, høytemperaturklasse F-isolasjonsmaterialer og vakuumimpregneringsteknologi. For høystrømsapplikasjoner er spoleløse folieviklingsstrukturer tilgjengelige for å oppnå kompakte dimensjoner, forbedret varmeavledning og stabil kontinuerlig drift.

I motsetning til standard vertikale reaktorer, fokuserer den horisontale konfigurasjonen på mekanisk integrasjon, luftstrømsoptimalisering og skaputformingsfleksibilitet, noe som gjør den egnet for moderne kompakt drivutstyr.

Hvorfor velge en horisontal DC Link-reaktor?

1. Plassbesparende lavprofildesign for kompakte skap

Mange industrielle kontrollskap har strenge høydebegrensninger på grunn av flerlags VFD-arrangementer, maskinintegrerte elektriske skap, mobile strømsystemer eller smale DC-strømskap. Konfigurasjonen med lav profil reduserer den totale høyden samtidig som den utnytter tilgjengelig skapbredde bedre, noe som muliggjør enklere integrering i utstyr med begrenset installasjonsplass. Sammenlignet med konvensjonelle vertikale reaktorer gir dette arrangementet ingeniører større fleksibilitet når de optimerer skapoppsett uten å øke skaphøyden.

2. Effektiv horisontal kjølestruktur

Termisk styring er kritisk for DC-reaktorer som opererer under kontinuerlig strøm. Den horisontale ventilasjonsdesignen utsetter viklingene for luftstrøm over flere overflater, mens sideventilasjon bidrar til å redusere varmeakkumulering og det bredere varmespredningsområdet fremmer jevnere temperaturfordeling. IP20-beskyttelsesdeksler er utformet for å opprettholde effektiv luftstrøm, og støtter stabil ytelse under langsiktig fulllastdrift.

3. Stabil ytelse under høye vibrasjonsforhold

Bruksområder som kraner, mobilt utstyr og industrimaskiner krever pålitelig mekanisk stabilitet. Den bredere monteringsbasen gir sterkere støtte, mens flerpunktsfeste bidrar til å begrense forskyvning under drift. En stabil luftspaltestruktur opprettholder konsistent induktansytelse, og sikre terminalforbindelser hjelper til med å motstå vibrasjoner i krevende industrielle miljøer.

4. Optimalisert kabling for smale elektriske skap

Sideterminalarrangementet forenkler integrering i smale elektriske skap ved å redusere vertikale ledningshindringer og forkorte DC-bussrutingsavstander der det er hensiktsmessig. Den tillater også et renere arrangement av positive og negative kabler, og hjelper ingeniører med å oppnå en mer kompakt og organisert elektrisk layout.

Modellnummer Forklaring

Eksempel: CDL-600-0600-EIDA

Tekniske spesifikasjoner

Viktige strukturelle fordeler

1. Lavprofildesign for høydebegrensede VFD-skap

Den horisontale kjernen og viklingsarrangementet reduserer den totale installasjonshøyden betydelig sammenlignet med konvensjonelle vertikale DC-reaktorer.

Dette designet hjelper:

- Passer inn i ultratynne VFD-skap med begrenset vertikal klaring

- Støtt flerlags skapoppsett uten å forstyrre de øvre komponentene

- Forbedre plassutnyttelsen i kompakte elektriske skap

- Forenkle integrering i maskinmonterte kontrollsystemer

Den flate strukturen er spesielt egnet for smale og langstrakte skap hvor høyden er den primære installasjonsbegrensningen.

2. Optimalisert horisontal kjølestruktur for kontinuerlig drift

Termisk styring er kritisk for DC-reaktorer som opererer under kontinuerlig strømbelastning.

Den horisontale designen forbedrer varmespredningen gjennom:

- Bredere viklingsflater utsatt for luftstrøm

- Sideventilasjonskanaler som reduserer varmeakkumulering

- Mer jevn temperaturfordeling ved langvarig drift

- Kompatibel IP20-beskyttelsesdesign uten blokkering av luftstrømbaner

Sammenlignet med vertikalt stablede strukturer bidrar den horisontale luftstrømbanen til å redusere lokale hot spots og forbedrer driftsstabiliteten.

3. Forsterket mekanisk struktur for høyvibrasjonsapplikasjoner

Industrielt utstyr som mobile kraftsystemer, løfteutstyr og tungt maskineri kan oppleve kontinuerlige mekaniske vibrasjoner.

Reaktoren har en forsterket horisontal monteringsstruktur med:

- Bredere basestøtte for forbedret mekanisk stabilitet

- Flere festepunkter for å redusere forskyvningsrisiko

- Stabil luftspalteposisjonering for å opprettholde konsistent induktans

- Sikre sideklemmer for å redusere kabelbelastning

Denne designen forbedrer påliteligheten i applikasjoner som krever langvarig drift under vibrasjonsforhold.

4. Plasseffektiv ledningsoppsett for kompakte skap

Effektivt kabelarrangement er viktig i elektriske skap med høy tetthet.

Den horisontale konfigurasjonen gir:

- Sideplasserte positive og negative terminaler for enklere kabelføring

- Redusert vertikal hindring inne i skapet

- Kortere og renere DC-bussforbindelser

- Forbedret separasjon mellom DC positive og negative ledningsbaner

Det optimaliserte ledningsoppsettet hjelper ingeniører med å oppnå en renere skapdesign samtidig som installasjonseffektiviteten og vedlikeholdstilgangen forbedres.

Typiske applikasjoner

1. Lav-profil integrerte VFD kontrollskap

Horisontal DC Link Reactor er ideell for ultratynne elektriske kontrollskap som brukes i maskinverktøy, kompakte produksjonslinjer og integrert automasjonsutstyr der vertikal installasjonsplass er begrenset, men kabinettdybde er tilgjengelig.

Den lave høydestrukturen gjør det mulig for ingeniører å installere reaktoren uten å øke skapdimensjonene, noe som gjør den egnet for plasssensitive utstyrsdesign.

2. Flerlags stablede stasjonsskapsystemer

I flerlags VFD-skapsammenstillinger har hver drivseksjon begrenset vertikal klaring på grunn av stablede komponentarrangementer.

Den horisontale strukturen bidrar til å unngå interferens med øvre og nedre utstyrslag samtidig som den opprettholder stabil DC-busstrømytelse, noe som gjør den egnet for kompakte drivskap med høy komponenttetthet.

3. Kjøretøymonterte og mobile kraftsystemer

Mobile generatorsett, kjøretøymonterte strømforsyninger og bærbare drivsystemer krever ofte kompakte elektriske kabinetter med strenge høydebegrensninger.

Designet med flat profil muliggjør horisontal installasjon inne i hus med lav klaring samtidig som den opprettholder pålitelig drift under vibrasjoner og mobile arbeidsforhold.

4. Smale og lange lineære VFD-skaparrangementer

For elektriske rom eller kontrollskap arrangert i lange lineære konfigurasjoner, hvor skaphøyden er begrenset, men innvendig dybde er tilgjengelig, gir den horisontale reaktoren en praktisk installasjonsløsning.

Den flate strukturen tillater bedre utnyttelse av gulvplass i skapet og forenkler innvendig komponentarrangement.

5. Kompakte likeretterskap for elektroplettering og elektrolysesystemer

Elektroplettering og elektrolyseutstyr bruker vanligvis smale likestrømskap hvor samleskinneplass og installasjonshøyde er begrenset.

Den horisontale DC Link-reaktoren kan installeres i en flat konfigurasjon for å stabilisere likestrømutgang samtidig som den tilpasses til kompakte likeretterskap.

Horisontal DC Link Reactor vs Vertical DC Link Reactor

Produksjonsevne og kvalitetssikring

Dufew Electric spesialiserer seg på tilpassede kraftelektronikkkomponenter, inkludert DC Link-reaktorer, AC-reaktorer, bremsemotstander, transformatorer og relaterte elektriske løsninger.

Med erfarne ingeniørteam og kontrollerte produksjonsprosesser, tilbyr Dufew pålitelige reaktorprodukter for VFD-systemer, industriell automasjon og kraftkonverteringsapplikasjoner.

Produksjonsmuligheter inkluderer:

- Presisjon kjernebehandling og viklingsproduksjon

- Optimalisering av DC luftgap struktur

- Vakuumimpregnering og isolasjonsbehandling

- Testing av elektrisk ytelse og pålitelighet

Hver reaktor er verifisert gjennom nøkkelinspeksjoner som isolasjonsmotstand, tålespenning, induktans, temperaturøkning og støytesting.

Dufew Electric forbedrer kontinuerlig sitt kvalitetsstyringssystem og produktstandarder. Selskapet tilbyr ISO kvalitetsstyringssertifisering, CE-sertifisering, produkttestrapporter og teknisk dokumentasjon for å støtte globale kundeprosjekter.

Dufew tilbyr OEM-produksjon, tilpasset design og ingeniørstøtte basert på spesifikke applikasjonskrav.

Emballasje og levering

Dufew Electric bruker profesjonelle emballasjeløsninger for å beskytte reaktorytelsen under internasjonal transport.

Pakketiltak inkluderer:

- Fuktsikker og isolasjonsbeskyttelse

- Forsterket feste for å forhindre støtskader

- Eksportstandard trekasser for store reaktorer

- Produktetiketter og tekniske dokumenter for enkel installasjon

Hver enhet inspiseres før forsendelse og leveres med nødvendige spesifikasjoner, testrapporter og tilpassede emballasjeløsninger.

Dufew støtter batchordrer, OEM-prosjekter og globale leveringskrav.
