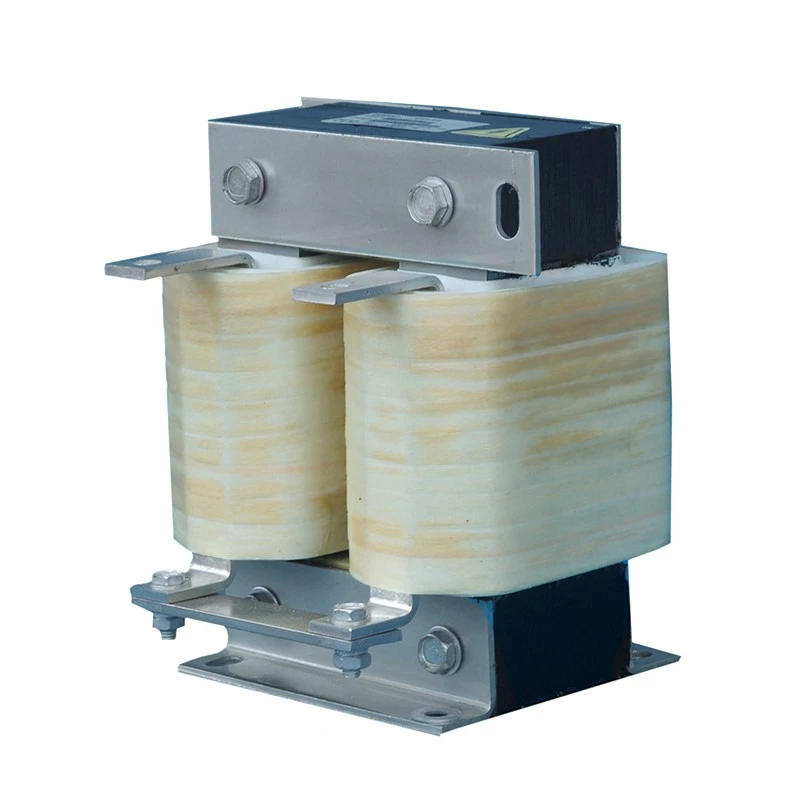

VFD DC Link-reaktoren er koblet i serie innenfor den mellomliggende DC-busskretsen mellom likeretterbroen og omformertrinnet til et VFD-system.
Under AC-til-DC-konvertering kan likeretterdrift og lastvariasjon introdusere strømrippel og elektriske fluktuasjoner i DC-bussen. Reaktoren bruker induktive energilagringsegenskaper for å jevne ut strømendringer, opprettholde kontinuerlig likestrømsflyt og forbedre stabiliteten til omformerens strømforsyning.
I motsetning til standard AC-reaktorer, er DC Link-reaktorer designet for å fungere under kontinuerlige DC-strømforhold. Dufew tar i bruk en DC-forspenningsbestandig, segmentert magnetisk luftgap-struktur for å opprettholde stabil induktans og redusere risikoen for magnetisk metning.
Reaktoren har:
- Lavt taps kaldvalset silisiumstålkjerne for redusert magnetisk tap
- Segmentert luftspaltestruktur for stabil DC-drift
- Klasse F isolasjonssystem for pålitelighet ved høy temperatur
- Vakuumimpregneringsprosess for mekanisk styrke og fuktmotstand
- Kobber- eller aluminiumsviklingsmuligheter for ulike strømkrav
Disse designfunksjonene gjør Dufew DC Link-reaktorer egnet for VFD-systemer som krever stabil DC-bussytelse, lang levetid og pålitelig drift.
Likerettertrinnet genererer naturlig krusningskomponenter i likestrømmen. En DC Link-reaktor jevner ut strømbølgeformen, reduserer krusningsstrømmen og bidrar til å opprettholde kontinuerlig strømledning, og gir en mer stabil inngang til omformeren. Dette reduserer svingninger i DC-strømforsyningen og støtter konsekvent motordrift.
For høy krusningsstrøm kan øke kondensatoroppvarmingen og akselerere komponentaldring. Ved å redusere ladespenningen og den termiske belastningen på DC-busskomponenter, kan reaktoren bidra til å forlenge kondensatorens levetid, forbedre den generelle komponentens pålitelighet og redusere vedlikeholdskravene.
Industrielt utstyr opererer ofte under hyppige akselerasjoner, bremsing og lastendringer. Reaktoren bidrar til å opprettholde stabil inverterdrift og redusere den elektriske påvirkningen av rask lastvariasjon, samtidig som den støtter pålitelig drift av krafthalvlederenheter.
Ved å forbedre DC-buss-karakteristikker og redusere strømforvrengning, hjelper reaktoren med å optimalisere kraftutnyttelsen og begrense påvirkningen av harmoniske. Dette gjør den egnet for industrielle drivsystemer med høy effekt der det kreves stabil elektrisk ytelse.
Kontinuerlig likestrøm kan produsere magnetisk skjevhet og øke risikoen for kjernemetning i konvensjonelle reaktorkonstruksjoner. Dufews segmenterte luftgap-teknologi gir mer stabil induktans og forbedret magnetisk linearitet, og bidrar til å redusere metningsrisiko og opprettholde pålitelig drift under kontinuerlige DC-forhold.
Viklestrukturen er designet for høystrøms likestrømsdrift og kan bruke kobber- eller aluminiumsledere i henhold til applikasjonskrav. Lavt motstandstap og kontrollert temperaturøkning bidrar til stabil langsiktig ytelse. For høystrømsmodeller kan folieviklingsstrukturer også brukes for å forbedre varmespredningen og samtidig opprettholde en kompakt installasjonsdesign.
Vakuumimpregneringsprosessen styrker isolasjonssystemet og forbedrer mekanisk stabilitet, fuktmotstand og vibrasjonsmotstand. Denne behandlingen bidrar til å opprettholde pålitelig elektrisk og mekanisk ytelse under langvarig industriell drift.
Dufew DC Link Reactor-løsninger er mye brukt i industriell kraftkonvertering og motordrivsystemer.
| Søknad | Hovedkrav |
|---|---|
| Driftssystemer med variabel frekvens | Reduser DC-rippel og forbedre stasjonens pålitelighet |
| Servo drivsystemer | Forbedre DC-buss stabilitet under dynamisk drift |
| Heiser | Støtt hyppige akselerasjons- og bremsesykluser |
| Havnekraner og løfteutstyr | Forbedre påliteligheten under tunge belastningsforhold |
| Valseverk | Reduser elektrisk stress under kontinuerlig drift |
| Sprøytestøpemaskiner | Forbedre stabiliteten i motordriften |
| Trådtrekkemaskiner | Oppretthold jevn kraftoverføring |
| Tekstilmaskineri | Støtte stabil langsiktig drift |
| Testing av systemer | Forbedre elektrisk konsistens |
En DC Link-reaktor anbefales når VFD-systemet opplever:
| Systemtilstand | Anbefalt formål |
|---|---|
| Hyppig likestrømsfluktuasjon | Reduser krusningsstrømmen |
| Spenningskilde VFD med kondensatorfiltrering | Beskytt DC-busskondensatorer |
| Transformatorforsyning med stor kapasitet | Forbedre kraftstabiliteten |
| Trefase spenningsubalanse | Reduser elektrisk stress |
| Hyppig akselerasjon og retardasjon | Forbedre omformerens pålitelighet |
| Høye krav til strømkvalitet | Reduser harmonisk påvirkning |
Eksempel: CDL-600-0600-EIDA
| Kode | Beskrivelse |
|---|---|
| CDL | DC Link Reactor Series |
| 600 | Spenningsnivå (600 = 690VDC) |
| 0600 | Nominell strøm (0600 = 600A, 2500 = 2500A) |
| EI | Kjernestruktur (EI = Three-phase Core, UI = Single-phase Core) |
| D | Installasjonsstruktur (D = Vertikal installasjon, W = Horisontal installasjon) |
| A | Viklemateriale (A = aluminium, C = kobber) |
| Parameter | Spesifikasjon |
|---|---|
| Produkttype | VFD DC Link Reactor |
| Installasjonsposisjon | DC-busskrets mellom likeretter og omformer |
| Nominell spenning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Driftsfrekvens | 50Hz / 60Hz / Tilpasset opp til 500Hz |
| Vurdert gjeldende | 5A - 3800A |
| Spenningsfall | 0,5 % / 1 % / 2 % / 4 % |
| Overbelastningsevne | 1,5 ganger merkestrøm i 60 sekunder, intervall 1 time |
| Dielektrisk styrke | 3000VAC / 50Hz / 5mA / 1min |
| Isolasjonsmotstand | ≥100MΩ ved 1000VDC |
| Beskyttelsesgrad | IP00 / IP20 |
| Isolasjonsklasse | Klasse F (155 ℃) |
| Flammehemmende klasse | UL94V-2 |
| Støynivå | ≤65dB (testet ved 1 meter horisontal avstand) |
| Levetid | ≥15 år |
| Gjeldende standarder | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric spesialiserer seg på tilpassede kraftelektronikkkomponenter, inkludert DC Link-reaktorer, AC-reaktorer, bremsemotstander, transformatorer og relaterte elektriske løsninger.
Med profesjonell ingeniørevne og kontrollerte produksjonsprosesser, tilbyr Dufew pålitelige reaktorløsninger for VFD-systemer, industriell automasjon og kraftkonverteringsapplikasjoner.
Dufew-produksjon inkluderer:
- Presisjon kjernebehandling av silisiumstål
- Produksjon av segmentert magnetisk struktur med luftgap
- Kobber- og aluminiumsviklingsproduksjon
- Vakuumimpregneringsbehandling
- Høytemperaturherdeprosess
- Testing av elektrisk ytelse
Hver reaktor gjennomgår strenge inspeksjonsprosedyrer, inkludert:
| Inspeksjonsartikkel | Hensikt |
|---|---|
| Testing av isolasjonsmotstand | Kontroller påliteligheten av isolasjonen |
| Dielektrisk tåle testing | Bekreft elektrisk sikkerhetsytelse |
| Induktanstesting | Sørg for nødvendige reaktoregenskaper |
| Testing av temperaturstigning | Kontroller termisk ytelse |
| Støytesting | Kontroller driftsstøynivået |
| Utseendekontroll | Bekreft produksjonskvalitet |
Dufew tilbyr skreddersydde løsninger basert på nominell spenning, strømområde, induktans, spenningsfall, installasjonsstruktur, skapplass og krav til viklingsmateriale. Designet kan tilpasses ulike elektriske og mekaniske forhold for å sikre riktig integrasjon med kundens drivsystem.
Tjenestene dekker OEM-produksjon, tilpasset reaktordesign, teknisk dokumentasjon og applikasjonsteknisk støtte, og hjelper kundene med å møte spesifikke prosjektkrav fra produktvalg til systemintegrasjon.
Dufews produkter er produsert i henhold til anerkjente industrielle standarder og kvalitetskrav.
Gjeldende standarder inkluderer:
| Standard | Beskrivelse |
|---|---|
| ISO 9001 | Kvalitetsstyringssystem |
| IEC289:1987 | Reaktorstandard |
| GB10229-88 | Reaktorstandard (tilsvarer IEC289:1987) |
| JB9644-1999 | Reaktor for elektriske halvledere |
| CE | Krav til produktoverholdelse |
Dufew tilbyr eksportstandard emballasjeløsninger for å sikre sikker transport og pålitelig produktytelse.
- Fuktbestandig beskyttelse
- Støtsikker festestruktur
- Forsterkede eksporttrekasser for store reaktorer
- Produktetiketter og tekniske dokumenter
- Inspeksjonsprotokoller før forsendelse
Hver enhet inspiseres før levering for å sikre at elektriske parametere og mekaniske krav oppfyller kundenes spesifikasjoner.
Dufew støtter:
- Batch produksjon
- OEM-prosjekter
- Internasjonal forsendelse
- Tilpassede emballasjekrav
| Sammenligningsdimensjon | VFD DC Link Reactor | Standard trefase AC-reaktor |
|---|---|---|
| Installasjonsposisjon | Installert i DC-bussdelen mellom likeretter og omformer | Installert på AC-inngangssiden eller AC-utgangssiden av VFD-systemer |
| Magnetisk kjernedesign | Segmentert luftgap-kjerne designet for likestrøm med AC-rippelkomponenter | Konvensjonell magnetisk kjerne designet for symmetrisk AC magnetisk fluks |
| Hovedfunksjon | Jevn likestrømsrippel, forbedre DC-buss stabilitet, reduser stress på DC-komponenter | Reduser AC-harmoniske, begrens overspenningsstrømmen og forbedre AC-bølgeformkvaliteten |
| Driftstilstand | Fungerer under DC-forspenningsforhold og krever metningsbestandig design | Fungerer under vekselstrøm magnetiske forhold |
| Typisk bruksverdi | Beskytter DC-kondensatorer og forbedrer omformerens driftsstabilitet | Forbedrer strømkvaliteten på AC-siden og beskyttelsen på motorsiden |
En DC Link-reaktor er installert i DC-busskretsen for å jevne ut strømsvingninger og redusere krusningsbelastningen på DC-komponenter. En AC-reaktor er installert på AC-siden for å kontrollere inngangsharmoniske eller elektriske utgangsspenninger. Deres installasjonsposisjoner og designkrav er forskjellige.
Det anbefales for VFD-systemer med høy effekt, betydelig likestrømsrippel, hyppige lastendringer eller applikasjoner som krever forbedret DC-bussstabilitet.
Ved å begrense rippelstrøm og redusere ladestrømsvingninger, reduserer reaktoren termisk og elektrisk belastning på DC-kondensatorer, noe som bidrar til å forbedre påliteligheten og levetiden.
Ja. Dufew støtter tilpasning av nominell spenning, strømkapasitet, induktansverdi, spenningsfall, viklingsmateriale, dimensjoner og installasjonskonfigurasjon i henhold til prosjektkrav.
Dufew Electric leverer tilpassede DC Link Reactor-løsninger for industrielle VFD-systemer, kraftkonverteringsutstyr og automasjonsapplikasjoner.
Med profesjonell ingeniørevne, avanserte produksjonsprosesser og streng kvalitetskontroll, hjelper Dufew kundene med å forbedre DC-bussstabiliteten, redusere elektrisk stress og oppnå pålitelig langsiktig drift.
Kontakt Dufew Electric for tilpasset reaktordesign, OEM-samarbeid og prosjektstøtte.
