Passivt filter

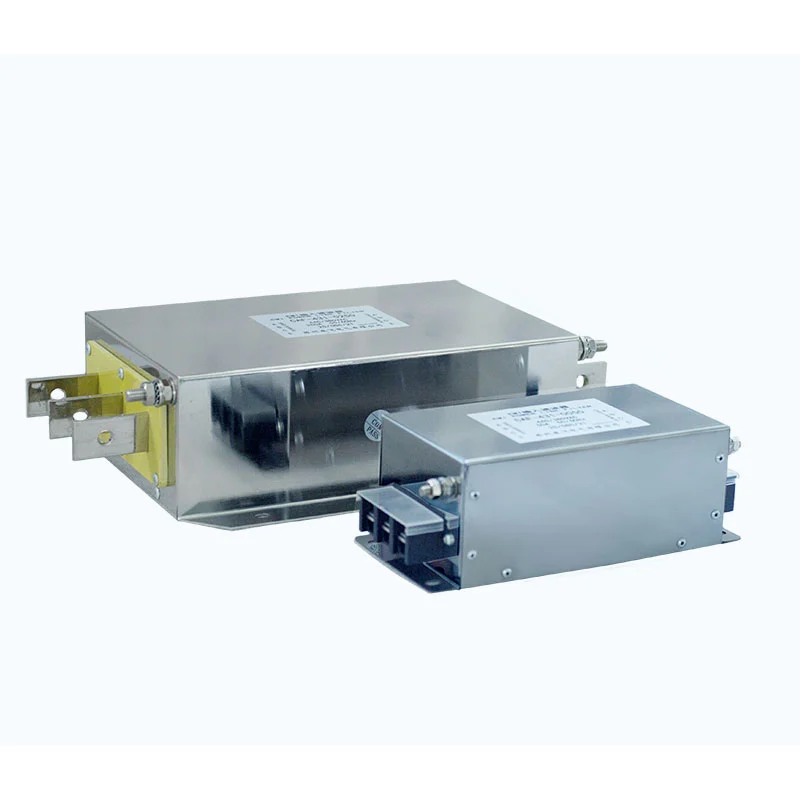

Dufew Electric Passive Filter er designet for industrielle kraftsystemer som påvirkes av harmoniske strømmer fra VFD-er, omformere, likerettere og andre ikke-lineære belastninger. Ved å kombinere filterreaktorer, kondensatorer og ikke-induktive dempingsmotstander i en avstemt LC-krets, gir den en lavimpedansbane for utvalgte harmoniske frekvenser og bidrar til å redusere harmonisk strømsirkulasjon i kraftnettet.

Ikke-lineære belastninger generert under AC-DC-konvertering og strømelektronisk svitsjing kan bidra til transformatoroveroppheting, økt kabeltap, redusert effektfaktor, ekstra belastning på elektrisk utstyr og ustabil strømkvalitet. Avhengig av systemforholdene kan filtreringskonfigurasjonen utformes for å adressere karakteristiske harmoniske som 5., 7., 11. og høyere-ordens komponenter.

Systemet bidrar til å redusere harmonisk strømforvrengning, forbedre effektfaktoren, begrense harmonisk-relaterte tap og støtte stabil elektrisk drift. Sammenlignet med aktive harmoniske kompensasjonssystemer, bruker passiv filtrering en relativt enkel elektrisk struktur uten komplekse kontrollkretser, noe som gjør den egnet for kontinuerlig drift i industrielle applikasjoner med forutsigbare harmoniske egenskaper.

Hvordan fungerer LC-filtreringssystemet?

Avstemt resonanskrets

Reaktoren og kondensatoren danner en avstemt LC-gren designet for spesifikke harmoniske frekvenser.

Når harmoniske strømmer når det utformede frekvensområdet, gir filtreringsgrenen en lavere impedansbane enn kraftnettet, slik at harmoniske strømmer kan absorberes effektivt.

Dette designet gir:

- Målrettet harmonisk reduksjon

- Lavere strømbølgeformforvrengning

- Forbedret elektrisk stabilitet

- Evne til kontinuerlig industriell drift

Dempings- og beskyttelsesdesign

Den integrerte ikke-induktive motstanden kontrollerer resonansegenskaper og forbedrer kretsstabiliteten.

Dempingsstrukturen hjelper:

- Forhindre overdreven resonansforsterkning

- Begrens unormal harmonisk strøm

- Forbedre kondensatorens pålitelighet

- Forleng systemets levetid

Viktige fordeler

1. Enkel passiv struktur

Den passive designen fungerer uten DSP-kontrollere eller ekstra elektroniske kompensasjonsmoduler, noe som resulterer i en enkel elektrisk struktur med færre kontrollkomponenter, lavere vedlikeholdskrav og god tilpasningsevne til industrielle driftsmiljøer.

2. Forbedret strømkvalitet

Ved å redusere harmonisk strømsirkulasjon kan systemet bidra til å begrense transformator- og kabeltap, redusere temperaturøkning, forbedre effektfaktoren og støtte mer stabil drift av tilkoblet elektrisk utstyr.

3. Designet for industrielle applikasjoner

Dufew tar tekniske hensyn til magnetiske komponenter, reaktor- og kondensatortilpasning, termisk ytelse og elektrisk sikkerhet. Den resulterende konfigurasjonen er egnet for kontinuerlig drift i industrielle kraftsystemer med relativt forutsigbare harmoniske egenskaper.

Typiske applikasjoner

Dufew Passive Filter er egnet for industrielle systemer med relativt stabile harmoniske egenskaper.

Typiske bruksområder inkluderer produksjonsanlegg, metallurgi- og kjemiske prosessanlegg, gruveutstyr, tekstilmaskineri, papirproduksjonslinjer, havnemaskineri og sprøytestøpesystemer der ikke-lineære belastninger og harmoniske strømmer må håndteres.

Egenskaper for tilpasset design

Ulike elektriske systemer krever forskjellige filtreringsparametere.

Dufew gir teknisk støtte basert på:

- Harmoniske måledata

- Lasteegenskaper

- Systemspenningsnivå

- Installasjonsmiljø

- Nødvendig THDi-ytelse

Tilpassede løsninger er tilgjengelige for ulike industrielle kraftkvalitetskrav.

Valgguide

Å velge en passende filtreringsløsning krever evaluering av:

Dufew gir tilpassede anbefalinger basert på harmoniske måledata, systemparametere og prosjektkrav.

Produksjonsevne og kvalitetssikring

Dufew Electric spesialiserer seg på industriell kraftelektronikkproduksjon, og leverer passive filtre, reaktorer, bremsemotstander, transformatorer og tilpassede elektriske løsninger for industrielle applikasjoner. Dets ingeniørarbeid dekker harmonisk analyse, elektrisk parametertilpasning og strømkvalitetskrav, og støtter applikasjonsspesifikk produktdesign og produksjon.

Nøkkelproduksjonsevner inkluderer magnetisk kjernebehandling, presisjonsreaktorvikling, kondensator- og motstandsmatching, elektrisk parameterverifisering og termisk ytelsestesting. Avhengig av produktkonfigurasjonen kan kvalitetskontroll omfatte:

- Isolasjonsmotstandstesting
- Dielektrisk tåletesting
- Verifisering av resonansparameter
- Testing av temperaturøkning
- Inspeksjon av elektriske parametere
- Sluttkontroll av utseende

Kvalitetsdokumentasjon kan inkludere ISO kvalitetsstyringssertifisering, produkttestingsrapporter og elektrisk ytelsesverifisering i henhold til gjeldende produkt- og prosjektkrav.

Dufew Electric støtter OEM-produksjon, tilpasset elektrisk design, ingeniørsamarbeid og prosjektbaserte strømkvalitetsløsninger.

Tekniske spesifikasjoner

Passivt filter vs aktivt harmonisk filter

FAQ

Q1: Hvilke komponenter brukes i et passivt filter?

Et passivt filter består av reaktorer, kondensatorer og dempemotstander som danner en avstemt LC-krets. Disse komponentene gir en lavimpedansbane for utvalgte harmoniske strømmer og bidrar til å forbedre strømkvaliteten.

Q2: Hvordan bør den passende modellen velges?

Modellvalg avhenger av nominell spenning, driftsstrøm, harmonisk kilde, harmonisk spektrum, THDi-krav, systemkonfigurasjon og installasjonsforhold.

Spørsmål 3: Er denne løsningen egnet for alle harmoniske forhold?

Passiv filtrering er generelt egnet for systemer med stabile harmoniske egenskaper. Applikasjoner med raskt skiftende harmoniske belastninger kan kreve alternative kompensasjonsløsninger.

Q4: Kan Dufew tilpasse filtreringsløsninger?

Ja. Dufew tilbyr skreddersydde løsninger basert på spenningsnivå, strømkapasitet, harmoniske egenskaper, installasjonskrav og prosjektforhold.
