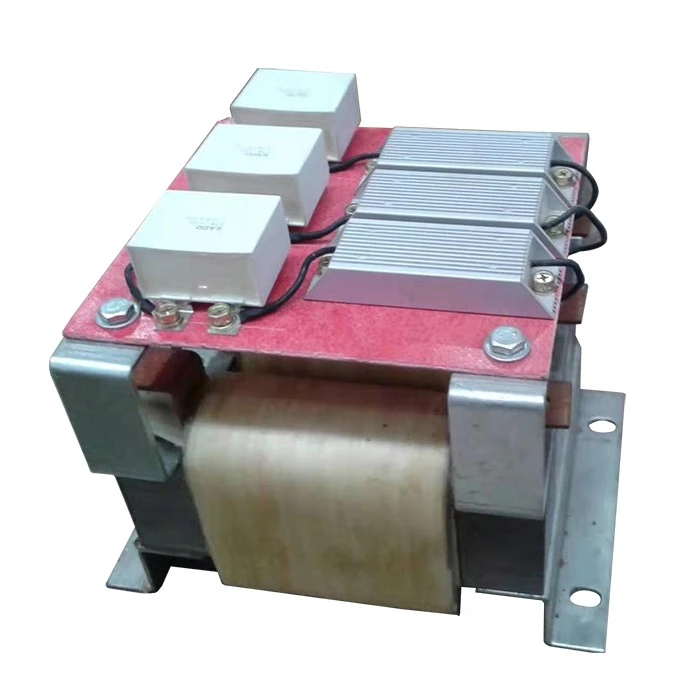

Avledet spenningsfilter

Dufew Electric Derivative Voltage Filter er installert på utgangssiden av en VFD for å forbedre de elektriske forholdene mellom omformeren og motoren. Moderne vekselrettersystemer bruker høyhastighetsbryterenheter for presis hastighets- og dreiemomentkontroll, men raske PWM-spenningsoverganger kan skape bratte spenningskanter som øker dv/dt-belastningen på motorviklingene, reflektert spenning forårsaket av kabelimpedansmistilpasning, common-mode spenning mellom motoren og jord, bærestrømrisiko og høyfrekvent elektromagnetisk interferens.

Disse effektene kan bli mer merkbare med lange motorkabler, høye omformers koblingsfrekvenser, motorer som ikke opprinnelig er konstruert for inverterdrift, eller industrielt utstyr med strenge krav til elektrisk stabilitet. Dufew bruker en LC-dempende struktur med kontrollert motstand for å absorbere høyfrekvent oscillasjonsenergi, langsomme spenningsovergangshastigheter og redusere forbigående elektrisk stress samtidig som normal omformerdrift opprettholdes.

Filteret kan bidra til å redusere PWM-spenningstopper, motorisolasjonsbelastning, reflekterte bølgeeffekter og høyfrekvent interferens, samtidig som det forbedrer kabeloverføringsforholdene og den generelle kompatibiliteten til drivsystemet.

Hvordan fungerer Dufew dv/dt-teknologi?

LC-dempingsstruktur for spenningsovergangskontroll

Under omformersvitsjing genererer PWM-pulser raske høyfrekvente spenningsendringer som går gjennom motorkabelen. Filteret introduserer kontrollert impedans i utgangskretsen for å begrense raske spenningsendringer og transient overspenning, forbedre spenningsforholdene ved motorterminalene og redusere reflekterte bølgeeffekter. Sammenlignet med en konvensjonell utgangsreaktor, gir dempingsstrukturen ytterligere kontroll over høyfrekvente spenningsoscillasjoner.

Common-Mode spenningskontrolldesign

Høyfrekvent svitsjing kan skape vanlig modusspenning mellom motorviklinger, kabelledere og jordingssystemet. Dufew optimerer den magnetiske og elektriske designen for å redusere common-mode interferens og høyfrekvente spenningskomponenter, noe som kan bidra til å begrense akselspenningseffekter, redusere lagerutladningsstrømrisiko og forbedre EMC-ytelsen.

Motorbeskyttelsesytelse

Redusere isolasjonsspenning under PWM-drift

Raske spenningsoverganger og repeterende PWM-pulser kan øke elektrisk stress på motorviklingsisolasjonen og bidra til at isolasjonen eldes over tid. Ved å moderere spenningsstigningshastigheter og begrense transiente topper, hjelper Dufew med å redusere viklingsisolasjonsspenningen og er egnet for ettermonteringsapplikasjoner der eksisterende motorer trenger forbedret kompatibilitet med VFD-drift.

Forbedring av lagerpålitelighet

Common-mode spenning kan skape høyfrekvente strømbaner gjennom motorlagre, potensielt øke akselspenningen og lagerutladningseffekter. Ved å redusere høyfrekvente spenningskomponenter bidrar filteret til å begrense akselspenningspåvirkning og lagerstrømrelatert skade samtidig som det støtter mer stabil motordrift.

Støtter kontinuerlig industriell drift

For motorer som opererer under kontinuerlige driftsforhold, kan kontroll av spenningstransienter og høyfrekvent elektrisk stress bidra til å opprettholde utstyrets tilgjengelighet og redusere elektrisk stress på motorer og tilkoblede komponenter. Dette støtter stabil drift og vedlikeholdskrav i industrielle drivsystemer.

Programvalgveiledning

En dv/dt-filtreringsløsning vurderes ofte når systemene har:

Typiske applikasjoner

Dufew-løsninger er egnet for:

Typiske bruksområder inkluderer industriell automasjon, CNC-maskiner, havneutstyr, sprøytestøpemaskiner, tekstilmaskiner, papirbehandlingsutstyr og testsystemer der VFD-drevne motorer krever forbedret spenningskontroll og elektrisk beskyttelse på motorsiden.

Tekniske designfunksjoner

Design av magnetiske komponenter med lavt tap

Dufew bruker optimaliserte magnetiske materialer og komponentstrukturer for å opprettholde stabile induktansegenskaper samtidig som den reduserer magnetiske tap og støtter effektiv varmespredning under kontinuerlig drift.

Industrielt isolasjonssystem

Isolasjonssystemet kan bruke klasse F isolasjonsmaterialer sammen med vakuumimpregneringsbehandling for å forbedre isolasjonsintegriteten, mekanisk styrke og motstand mot miljøforhold under industriell drift.

Fleksibel installasjonskonfigurasjon

For å imøtekomme ulike skap- og utstyrsoppsett, støtter Dufew IP00 og IP22 beskyttelsesalternativer, vertikal eller horisontal installasjon, tilpassede dimensjoner og prosjektspesifikke mekaniske konfigurasjoner i henhold til applikasjonskrav.

Tekniske spesifikasjoner

dv/dt-filter vs sinusbølgefilter

Produksjonsevne og kvalitetssikring

Dufew Electric spesialiserer seg på industrielle kraftelektronikkkomponenter, inkludert filtre, reaktorer, bremsemotstander, transformatorer og tilpassede elektriske løsninger. For motorbeskyttelsesfiltreringsprodukter dekker produksjonsprosessen magnetisk kjernevalg, presisjonsvikling, isolasjonsbehandling, vakuumimpregnering, elektrisk ytelsestesting og sluttinspeksjon.

Viktige kvalitetskontroller kan omfatte:

- Isolasjonsmotstandstesting
- Dielektrisk tåletesting
- Induktansbekreftelse
- Testing av temperaturøkning
- Sluttproduktinspeksjon

Dufew Electric støtter OEM-produksjon, tilpassede elektriske parametere, teknisk applikasjonsstøtte og prosjektbaserte løsninger. Sertifiseringsdokumenter og produkttestingsrapporter kan leveres i henhold til produkt- og prosjektkrav.

FAQ

Q1: Hva brukes et avledet spenningsfilter til i VFD-systemer?

Et avledet spenningsfilter brukes til å redusere dv/dt-stress, transiente spenningsspiker og høyfrekvent interferens generert av omformersvitsjing. Det bidrar til å forbedre motorisolasjonsbeskyttelsen og systemets pålitelighet.

Q2: Når bør denne løsningen velges?

Det anbefales for applikasjoner med lange motorkabler, inverterdrevne standardmotorer, høye svitsjefrekvenser, lagerstrømproblemer eller strenge EMC-krav.

Q3: Hva er forskjellen mellom et dv/dt-filter og et sinusbølgefilter?

Et dv/dt-filter reduserer hovedsakelig spenningsstigningshastighet og transient spenningsspenning, mens et sinusbølgefilter omformer PWM-utgang ytterligere til en nesten sinusformet bølgeform med høyere filtreringsytelse.

Q4: Kan Dufew tilpasse motorbeskyttelsesløsninger?

Ja. Dufew tilbyr skreddersydde løsninger i henhold til systemspenning, strømkapasitet, bærefrekvens, kabellengde, installasjonskrav og bruksforhold.

Tilpassede motorbeskyttelsesløsninger fra Dufew Electric

Dufew Electric tilbyr tilpassede beskyttelsesløsninger på utgangssiden for VFD-systemer, servodrev og industrielle motorapplikasjoner. Gjennom profesjonell elektrisk design, kontrollerte produksjonsprosesser og streng kvalitetsinspeksjon, hjelper Dufew kundene med å redusere PWM-relatert elektrisk stress og forbedre langsiktig driftsystempålitelighet.
