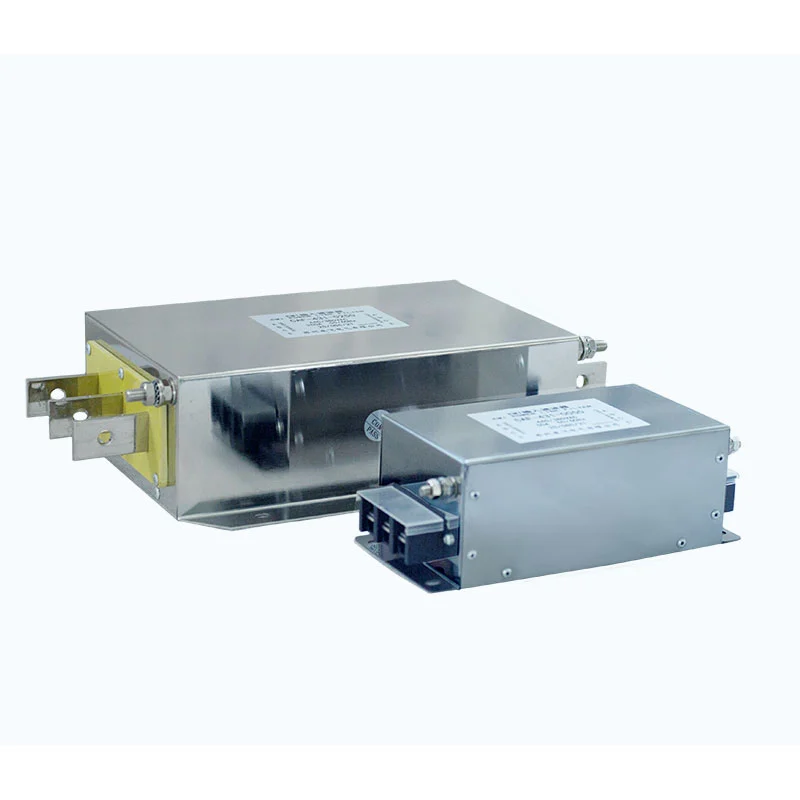

Elektromagnetisk kompatibilitetsfilter

Moderne industrielle drivsystemer bruker høyhastighetsbryterteknologi for å forbedre energieffektiviteten og motorkontrollnøyaktigheten. Imidlertid kan omformersvitsjeoperasjoner generere ledet interferens, fellesmodusstrøm og høyfrekvent støy som kan påvirke omgivende utstyr og den generelle EMC-ytelsen i systemet.

Dufew Electric Electromagnetic Compatibility Filter integrerer optimaliserte filtreringskomponenter, inkludert:

- Common-mode chokes

- X/Y sikkerhetskondensatorer

- Filtrere reaktorer

- Dempende komponenter

Filtreringsnettverket skaper høy impedans for uønsket høyfrekvent interferens samtidig som det opprettholder stabil kraftoverføring.

Avhengig av installasjonskrav hjelper filteret med å kontrollere:

- Ledet interferens som returnerer til strømforsyningsnettverket

- Høyfrekvent byttestøy generert av kraftelektronikk

- Common-mode strøm mellom utstyr og jord

- Elektromagnetisk forstyrrelse som påvirker enheter i nærheten

Løsningen hjelper:

- Forbedre ytelsen til elektromagnetisk kompatibilitet

- Reduser interferens mellom tilkoblet utstyr

- Forbedre VFD- og servosystemets stabilitet

- Støtte pålitelig industriell drift

Integrert EMC-filtreringsstruktur

1. Tosidig interferenskontroll

Industrielle drivsystemer kan generere interferens på både kraftinngangs- og motorutgangssiden. Dufews integrerte filtreringsstruktur er designet for å redusere ledet utslipp, begrense høyfrekvent interferensoverføring, forenkle kabinettintegrering og støtte elektromagnetisk kompatibilitet i det totale systemet.

2. Common-Mode og Differential-Mode Noise Suppression

Elektromagnetisk interferens kan oppstå gjennom fellesmodusbaner mellom elektriske kretser og jord, eller gjennom differensialmodusbaner mellom strømledere. Dufew optimerer magnetiske komponenter og kondensatornettverk for å adressere begge interferensmodusene i henhold til de nødvendige filtreringsegenskapene.

3. Design av industrielle magnetiske komponenter

Filteret bruker optimaliserte magnetiske strukturer for å gi stabile impedansegenskaper over det nødvendige frekvensområdet. Designet tar hensyn til filtreringsytelse, magnetisk tap, termisk oppførsel og langsiktige driftsforhold for industrielle applikasjoner.

Tekniske fordeler

1. EMC-ytelse

Filteret hjelper til med å kontrollere interferens som genereres ved å bytte kraftelektronikk, redusere ledningsutslipp og elektromagnetiske forstyrrelser samtidig som det støtter kompatibilitet mellom tilkoblet utstyr.

2. Optimalisert for VFD-applikasjoner

For inverterbaserte systemer kan filteret bidra til å dempe høyfrekvent svitsjingstøy, common-mode interferens og kabelrelatert elektromagnetisk stråling, og støtte stabil drift av motorer og annet tilkoblet elektrisk utstyr.

3. Fleksibel industriell integrasjon

Dufew designer filtreringsløsninger i henhold til ulike skap- og systemkrav, med alternativer for kompakte installasjonsstrukturer, forenklet kabling, fleksibel montering og tilpassede elektriske parametere.

Typiske applikasjoner

Dufew elektromagnetisk kompatibilitetsfilter er egnet for industrielle systemer som krever forbedret interferenskontroll.

Typiske bransjer inkluderer:

- Industriell automasjon

- CNC maskinering

- Produksjonsutstyr

- Medisinsk elektronikk

- Testing av systemer

- Presisjon elektronisk produksjon

Tilpassede EMC-filterløsninger

Ulike utstyr og applikasjoner krever forskjellige filtreringsparametere. Dufew Electric gir teknisk støtte basert på nominell spenning, merkestrøm, svitsjefrekvens, kabellengde, installasjonsmiljø og EMC-testingskrav for å bestemme passende filterspesifikasjoner for industriell kraftelektronikk og elektromagnetisk interferenskontroll.

For skreddersydde prosjekter kan kunder gi utstyrsparametere, elektriske tegninger, applikasjonsforhold eller EMC-testkrav for teknisk evaluering. Dufew Electric støtter både standard filtertilførsel og applikasjonsspesifikke konfigurasjoner.

Produksjonsevne og kvalitetssikring

Dufew Electric spesialiserer seg på industrielle kraftelektronikkkomponenter, inkludert EMC-filtre, harmoniske filtre, reaktorer, bremsemotstander og tilpassede elektriske komponenter. Produksjonsprosessene kan dekke magnetisk kjernebehandling, presisjonsvikling, isolasjonsbehandling, vakuumimpregnering og verifisering av elektriske parametere.

Viktige kvalitetskontroller kan omfatte:

- Isolasjonsmotstandstesting
- Dielektrisk tåletesting
- Verifisering av elektrisk ytelse
- Validering av temperaturstigning
- Sluttlig kvalitetskontroll

Dufew Electric støtter OEM-produksjon, tilpasset filterutvikling, teknisk applikasjonsstøtte og industrielt prosjektsamarbeid, med produktspesifikasjoner og testkrav justert i henhold til applikasjonen og kundens krav.

Tekniske spesifikasjoner

Elektromagnetisk kompatibilitetsfilter vs standard EMI-filter

FAQ

Q1: Hva brukes et elektromagnetisk kompatibilitetsfilter til?

Et elektromagnetisk kompatibilitetsfilter reduserer ledet elektromagnetisk interferens generert av kraftelektronisk utstyr og bidrar til å forbedre systemets EMC-ytelse.

Q2: Hvordan bør et EMC-filter velges?

Valget avhenger av nominell spenning, strømkapasitet, bryteregenskaper, kabelkonfigurasjon, installasjonsmiljø og nødvendig EMC-ytelse.

Q3: Hvor er filteret installert i et VFD-system?

Installasjonsstedet avhenger av systemkravene. Filtrering på inngangssiden bidrar til å redusere interferens som overføres til strømnettet, mens filtrering på utgangssiden hjelper til med å kontrollere høyfrekvent støy som genereres under omformerdrift.

Q4: Kan Dufew tilpasse EMC-filtreringsløsninger?

Ja. Dufew tilbyr tilpassede EMC-filtreringsdesign i henhold til elektriske parametere, bruksforhold, kabinettkrav og prosjektspesifikasjoner.
