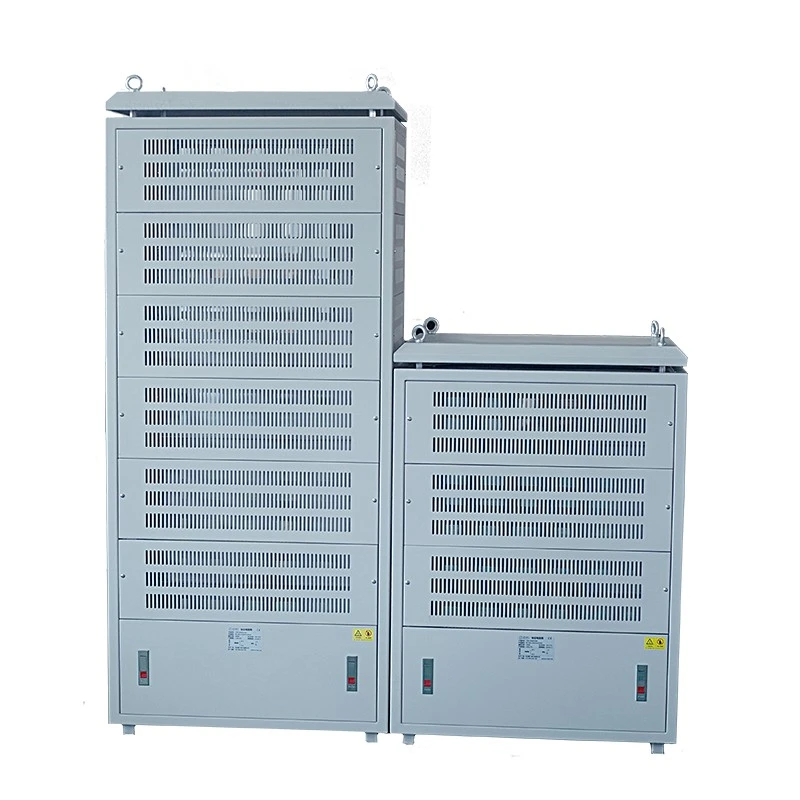

Korrugert motstandsskap

Dufew Electric Corrugated Resistor Cabinet er en gulvmontert høyeffektmotstandsenhet designet for applikasjoner som krever stabil og effektiv spredning av elektrisk energi.

I motsetning til konvensjonelle motstandsbokser, vedtar skapet en modulær flerlagsstruktur, der flere korrugerte motstandsenheter er koblet sammen gjennom ledende stenger i rustfritt stål og kobbersamleskinner. Denne designen forbedrer kraftutvidelsesevnen, varmefordelingen, vedlikeholdseffektiviteten og driftssikkerheten.

Motstandsskapet støtter:

- Nominell effekt: 20KW-500KW

- Arbeidsspenning: ≤3000V

- Motstandsområde: 0,01Ω-1KΩ

- Egendefinerte motstandsverdier og skapkonfigurasjoner

- Alternativer for naturlig kjøling eller tvungen luftkjøling

Nøkkelfunksjoner

1. Høy kraftkapasitet for tunge industrielle applikasjoner

Corrugated Resistor Cabinet er designet for industrielle bremsesystemer som krever høy kapasitet energiabsorpsjon og stabil drift under krevende arbeidsforhold. Med effektklassifiseringer fra 20KW til 500KW, er den egnet for mellom- og høyspenningsvekselrettersystemer, hyppige bremsesykluser og høyenergiutladningsapplikasjoner.

Den forsterkede kobberskinneforbindelsen forbedrer strømføringsevnen samtidig som den reduserer elektriske tap under drift, og bidrar til å opprettholde pålitelig ytelse i tunge miljøer som kranløftesystemer, havnehåndteringsutstyr, gruvemaskineri, stålproduksjonslinjer og store motordrivsystemer.

2. Modulær flerlagsstruktur for enkelt vedlikehold

Dufew Electric tar i bruk en modulær flerlagsstruktur for å forbedre systemets pålitelighet og forenkle vedlikeholdet. Hvert motstandslag er designet med uavhengige elektriske tilkoblinger, dedikerte luftstrømkanaler og individuell feilisoleringsevne, slik at teknikere kan inspisere eller erstatte spesifikke seksjoner uten å påvirke hele systemet.

Den modulære designen gir også fleksible kapasitetsutvidelsesalternativer, slik at motstandskonfigurasjonen kan justeres i henhold til forskjellige kraftbehov, bremsesykluser og fremtidige systemoppgraderinger. Sammenlignet med tradisjonelle motstandsbokser bidrar denne strukturen til å redusere vedlikeholdsstans og forbedre utstyrets tilgjengelighet.

3. Lavinduktans bølgemotstandsdesign

Det korrugerte motstandselementet har en optimalisert viklingsstruktur for å redusere parasittisk induktans og forbedre dynamisk respons under høyhastighetsbremsing. Denne utformingen hjelper til med å minimere elektromagnetisk interferens, redusere spenningstoppvirkningen og gi mer balansert strømfordeling for inverterbaserte drivsystemer.

Med forbedret elektrisk stabilitet er lavinduktansstrukturen egnet for frekvensomformere, regenerative bremsesystemer og motorkontrollapplikasjoner med høy effekt hvor rask energiabsorpsjon og pålitelig beskyttelse er nødvendig.

4. Effektivt kjølesystem for langsiktig drift

Høyeffektmotstandssystemer genererer betydelig varme under energiutladning, noe som gjør effektiv termisk styring avgjørende for kontinuerlig drift. Dufew Electric optimerer kabinettluftstrømkanaler og varmeavledningsstrukturer for å opprettholde stabil temperaturytelse under langvarige bremsesykluser.

Kjølesystemet kan konfigureres med naturlig ventilasjon, tvungen luftkjøling ved bruk av industrielle vifter, eller tilpassede kjøleløsninger i henhold til driftssyklus og installasjonsforhold. Store ventilasjonskanaler, jevn varmefordeling og valgfrie støvbeskyttelsesstrukturer bidrar til å redusere lokal overopphetingsrisiko og forbedre langsiktig driftssikkerhet.

Produktstruktur

Korrugerte motstandsskap består hovedsakelig av:

Tekniske spesifikasjoner

Modellnummerbeskrivelse

Eksempel: CRC 100KW 2.7R J

Elektrisk ytelse

Mekanisk ytelse

Hvordan velge riktig korrugert motstandsskap?

Å velge en passende bremsemotstandsløsning krever en omfattende evaluering av elektriske parametere, bremseforhold og installasjonskrav. Dufew Electric analyserer det faktiske applikasjonsmiljøet for å anbefale en passende motstandskonfigurasjon som samsvarer med systemets ytelseskrav.

1. Bekreft motor- og omformerparametere

Motstandskonfigurasjonen bør velges i henhold til nøkkelparametere for drivsystem, inkludert motoreffekt, vekselrettermodell, DC-bussspenning og merkestrøm. Disse faktorene bestemmer nødvendig energiabsorpsjonsevne og elektrisk kompatibilitet med bremsesystemet.

2. Vurder bremsekravene

Ulike bruksområder genererer forskjellige bremseenerginivåer. Viktige hensyn inkluderer bremsefrekvens, bremsevarighet, energi generert under retardasjon og driftssykluskrav. Applikasjoner med hyppig akselerasjon og retardasjon krever vanligvis høyere termisk kapasitet og mer pålitelig kjøleytelse.

3. Bestem den passende motstandsverdien

Motstandsverdien må samsvare med omformerens spesifikasjoner, nødvendig bremsemoment og maksimal tillatt strøm for å sikre effektiv energispredning uten å påvirke systembeskyttelsesfunksjonene.

4. Vurder installasjonsmiljøet

Installasjonsforhold påvirker direkte skapstruktur og kjøledesign. Faktorer som innendørs eller utendørs installasjon, omgivelsestemperatur, ventilasjonsforhold og beskyttelseskrav bør vurderes under valget.

Basert på disse applikasjonsparametrene tilbyr Dufew Electric tilpasset teknisk støtte for å hjelpe kundene med å velge passende motstandskonfigurasjoner for ulike industrielle bremsesystemer.

Søknader

Dufew Electric Corrugated Resistor Cabinet er designet for industrielle applikasjoner som krever pålitelig energiabsorpsjon og stabil bremseytelse. Den brukes ofte i mellom- og høyspenningsvekselrettersystemer, kran- og heiseutstyr, heiser, valseverk, gruvemaskiner, havnehåndteringssystemer, båndtransportører, motortestplattformer og andre industrielle energistyringsapplikasjoner.

Korrugert motstandsskap vs konvensjonell motstandsboks

Produksjon og kvalitetssikring

Profesjonell kraftelektronikk-produksjonsevne

Dufew Electric spesialiserer seg på industrielle kraftmotstander, bremsesystemer, reaktorer, transformatorer og strømstyringsløsninger.

Med profesjonelle produksjonsprosesser og elektriske testmuligheter, tilbyr Dufew Electric pålitelige motstandsskapløsninger for globale industrikunder.

Emballasje og global forsendelse

Dufew Electric tilbyr profesjonelle emballasje- og transportløsninger for produkter med korrugerte motstandsskap.

Hvert skap er sikkert pakket med eksportstandard trekasser, forsterkede festestrukturer og fuktighetsbeskyttelsesmaterialer for å sikre sikker levering under langtransport.

Tilgjengelige fraktmetoder inkluderer:

- Sjøfrakt: Egnet for store internasjonale bestillinger og tungt industrielt utstyr.

- Landtransport: Tilgjengelig for innenlands levering og transport fra fabrikk til stedet.

- Jernbanetransport: Egnet for grenseoverskridende forsendelse av industrielt utstyr.

- Luftfrakt: Tilgjengelig for presserende bestillinger i liten størrelse eller erstatning.

Før forsendelse blir hvert korrugerte motstandsskap inspisert, forsvarlig pakket og forberedt i henhold til internasjonale transportkrav.

Hvorfor velge Dufew Electric?

Profesjonell kraftelektronikkproduksjon

Dufew Electric fokuserer på industrielle motstander, bremsesystemer, reaktorer, transformatorer og strømstyringsløsninger.

Tilpasset teknisk støtte

Motstandsverdier, effektklassifiseringer, skapkonstruksjoner og installasjonskrav kan tilpasses i henhold til prosjektbehov.

Pålitelig industriell ytelse

Streng materialvalg, produksjonskontroll og testprosedyrer sikrer stabil drift i tøffe industrielle miljøer.

Global forsyningskapasitet

Dufew Electric støtter OEM-kunder, distributører og industrielle brukere over hele verden med profesjonell teknisk service og leveringsstøtte.

Sertifiseringer og kvalitetssikring

Dufew Electric følger strenge kvalitetskontrollprosedyrer gjennom hele produksjonsprosessen, inkludert materialinspeksjon, elektrisk testing og sluttproduktinspeksjon.

Våre produkter med korrugerte motstandsskap støttes av:

- Sertifisering av ISO 9001 kvalitetsstyringssystem

- CE-sertifisering

- Produkttestrapporter

- Elektriske ytelsestester

Disse sertifiseringene og kvalitetsdokumentene sikrer pålitelig ytelse, sikkerhet og samsvar for globale industrielle applikasjoner.

FAQ

1. Hva brukes et korrugert motstandsskap til?

Dette produktet brukes hovedsakelig til energispredning med høy effekt i industrielle bremsesystemer, inverterapplikasjoner og motordrivutstyr. Den absorberer regenerativ energi generert under motorretardasjon for å beskytte kraftelektroniske systemer mot overspenningsproblemer.

2. Hvilket effektområde kan Dufew Electric levere?

Dufew Electric tilbyr skreddersydde løsninger med effektklassifiseringer fra 20KW til 500KW i henhold til ulike industrielle applikasjonskrav, inkludert bremsefrekvens, energiabsorpsjonsbehov og driftsforhold.

3. Kan motstandsverdien og skapstrukturen tilpasses?

Ja. Dufew Electric kan tilpasse motstandsverdier, effektkapasitet, skapdimensjoner, kjølemetoder og installasjonsstrukturer basert på spesifikke tekniske krav.

4. Hvilke bransjer bruker vanligvis denne løsningen?

Det er mye brukt i kraner, heiser, gruveutstyr, valseverk, havnemaskineri, transportbånd og andre kraftige industrielle systemer som krever pålitelig energiabsorpsjon.

5. Hvordan sikrer Dufew Electric produktets pålitelighet?

Dufew Electric bruker lavinduktansmotstandsdesign, kobberskinnekoblinger, temperaturbeskyttelsessystemer og strenge kvalitetsinspeksjonsprosedyrer for å opprettholde stabil ytelse under langvarig drift.

6. Støtter Dufew Electric internasjonale bestillinger?

Ja. Dufew Electric leverer tilpassede kraftelektronikkløsninger for OEM-kunder, distributører og industrielle brukere over hele verden, inkludert teknisk støtte og prosjektkommunikasjon.

7. Hvilke kjølealternativer er tilgjengelige?

Kjøledesignet kan konfigureres med naturlig ventilasjon eller tvungen luftkjøling ved bruk av industrielle vifter i henhold til varmeutvikling, driftssyklus og installasjonsmiljø.
