Vi tilbyr en omfattende portefølje inkludert motstander, bremseenheter, reaktorer, kraftfiltre og transformatorer, med komplette tilpasningsmuligheter for å møte ulike applikasjonskrav.

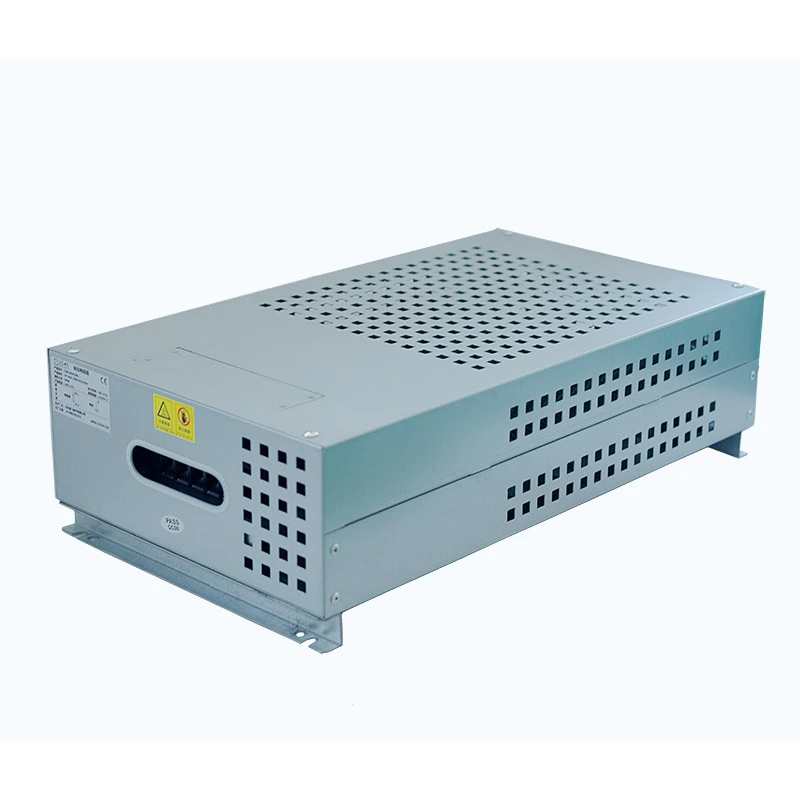

DUFEW Corrugated Resistor Box er en høyeffekts motstandsenhet som integrerer flere korrugerte motstandselementer gjennom serie- og parallellkoblingsmetoder og fikserer dem inne i et profesjonelt kabinett. Den er spesielt utviklet for å overvinne effektbegrensningen til individuelle motstander og gi stabil energiabsorpsjonsytelse for høyeffekts elektriske systemer.
Motstandsboksen støtter en maksimal effekt på 30KW, motstandsverdier fra 0,01Ω til 1KΩ, og motstandsnøyaktighetsalternativer på ±3%, ±5% og ±10%. Den interne strukturen inkluderer en høystrømsklemme og temperaturbeskyttelsesbryter, mens kapslingsbeskyttelsesgraden kan tilpasses i henhold til ulike applikasjonskrav.
Som en erfaren produsent og leverandør i Kina tilbyr DUFEW skreddersydde løsninger for bremsesystemer, frekvensomformere, industrielt automasjonsutstyr, heiser, kraner, valseverk og andre applikasjoner som krever effektiv energispredning.
Den interne strukturen til den korrugerte motstandsboksen består av flere korrugerte motstandselementer arrangert gjennom serie- og parallellkretser og montert sikkert inne i et spesialdesignet kabinett. Denne modulære konfigurasjonen forbedrer strømkapasiteten samtidig som den opprettholder stabil elektrisk ytelse og praktisk vedlikehold.
Kapslingen er produsert av aluminium-sinkbelagt stålplate, som gir utmerket korrosjonsmotstand, mekanisk styrke og varmeavledningsevne. Den integrerte ventilasjonsstrukturen bidrar til å optimalisere luftstrømmen og opprettholde en stabil temperatur under kontinuerlig drift.
En høystrømsklemme er installert inne i motstandsboksen for å forenkle eksterne elektriske tilkoblinger. Den innebygde temperaturbeskyttelsesbryteren kobler automatisk fra kretsen når den interne temperaturen overskrider den forhåndsinnstilte sikkerhetsgrensen, og forhindrer overopphetingsskader.
I henhold til kundens krav kan DUFEW tilby valgfrie kjølevifter, uavhengig motstandsgruppekontroll og tilpassede beskyttelsesnivåer. Produktet er designet i henhold til GB-5792 standard og er egnet for krevende industrielle miljøer.
Eksempel: CRB 10KW 13.6R J
| Kode | Beskrivelse |
|---|---|
| CRB | Korrugert motstandsboks / bremsemotstandsboks |
| 10KW | Nominell effekt |
| 13,6R | Vurdert motstand |
| J | Motstandstoleranse (K=10%, J=5%, H=3%) |
| Parameter | Spesifikasjon |
|---|---|
| Power Range | 1KW-30KW |
| Arbeidsspenning | ≤1200V |
| Motstandsområde | 0,01Ω---1KΩ |
| Motstandstoleranse | ±3/±5/±10 |
| Beskyttelsesgrad | IP20/IP23 |
| Temperaturkoeffisient | ≤300 ppm/℃ |
| Flammehemmende klasse | UL 94V-2 |
| Standard samsvar | GB-5792 |
DUFEW tilbyr skreddersydde løsninger for korrugerte motstandsbokser basert på ulike industrielle driftsforhold. Kunder kan velge passende effektklassifiseringer, motstandsverdier, kjølemetoder, beskyttelsesnivåer og interne kretskonfigurasjoner i henhold til deres systemkrav.
Den modulære designen gjør at flere motstandsenheter kan kombineres til forskjellige effektnivåer, noe som gjør produktet egnet for bruksområder med høy bremseenergi, hyppig akselerasjon og retardasjon og kontinuerlig drift.
Tilpasningsalternativer inkluderer:
- Tilpasset merkeeffekt
- Tilpasset motstandsverdi
- Multi-gruppe motstandskretsdesign
- Ekstra kjølevifte installasjon
- Tilpasset kabinettstruktur
- OEM produksjon i henhold til kundetegninger
Den korrugerte motstandsboksen absorberer regenerativ energi generert under motorretardasjon og hjelper til med å forhindre overspenningsfeil i DC-bussene.
Designet for hyppige bremseoperasjoner i kraner, heiseutstyr og materialhåndteringssystemer.
Gir stabil bremseytelse for motorer med høy effekt som opererer under kontinuerlige belastningsforhold.
Egnet for heissystemer som krever hyppig akselerasjon, retardasjon og kontroll av energiforbruk.
Brukes som en pålitelig belastningskomponent med høy effekt for elektrisk testing og energitap.
DUFEW Corrugated Resistor Box bruker en modulær intern motstandsstruktur. Flere motstandselementer er delt inn i uavhengige grupper og koblet sammen gjennom separate kretser, noe som tillater enklere vedlikehold og reduserer utskiftingskostnadene.
Når en enkelt motstandsgruppe svikter, trenger teknikere bare å erstatte den skadede modulen i stedet for å erstatte hele motstandsboksen. Denne designen forbedrer utstyrets tilgjengelighet betydelig og reduserer langsiktige vedlikeholdskostnader.
Interne motstandselementer er delt inn i separate kretser. En enkelt skadet seksjon kan erstattes uavhengig uten å påvirke driften av andre motstandsgrupper.
Den frontmonterte høystrømsklemmen gir sentralisert og organisert kabling. Store strømkabler kan enkelt kobles til og fra under installasjon, inspeksjon og vedlikehold.
Standard temperaturbeskyttelsesbryter kobler automatisk fra kretsen når unormale temperaturforhold oppstår, og forhindrer motstandsskade forårsaket av overoppheting under uovervåket drift.
DUFEW Corrugated Resistor Box er spesielt designet for tungt utstyr som krever hyppig bremsing, høy energiabsorpsjon og lang kontinuerlig drift.
Den er egnet for industrielle bruksområder som valseverk, havnekraner og kraftige heiser, der bremsemotstander må tåle gjentatte energiutladningssykluser.
Egnet for utstyr med hyppige energitilbakemeldingsforhold, inkludert valseverk, havnemaskineri og heiser med tung last. Den sykliske levetiden kan overstige 9000 timer under spesifiserte driftsforhold.
For høyeffektapplikasjoner eller miljøer med høy temperatur kan kjølevifter installeres for å forbedre varmeavledningseffektiviteten og opprettholde stabil drift.
Ensartede kapslingsdimensjoner gjør at flere motstandsbokser kan installeres parallelt, og gir en pen layoutløsning for store testsystemer og komplett elektrisk kontrollutstyr.
Motstandselementet er laget av konstantan- eller nikkel-kromlegeringsstrimler formet til en korrugert struktur. Denne designen reduserer parasittisk induktans og forbedrer responsytelsen, noe som gjør den egnet for høyfrekvent pulsbremsing og krevende industrielle applikasjoner.
Det økte overflatearealet til den korrugerte stripen forbedrer varmeavledningseffektiviteten, samtidig som en temperaturkoeffisient på ≤300 ppm/℃ opprettholdes for stabil motstandsytelse under drift.
Viktige fordeler inkluderer lavinduktansegenskaper, utmerket termisk stabilitet, effektiv varmespredning og pålitelig ytelse under hyppige pulsbelastningsforhold.
Kabinettet er konstruert av aluminium-sinkbelagt stålplate, som gir sterk korrosjonsbestandighet og oksidasjonsbeskyttelse for industrielle miljøer. Presisjonsbøying, sveiseprosesser og optimaliserte ventilasjonskanaler forbedrer både strukturell styrke og luftstrømeffektivitet.
Viktige fordeler inkluderer korrosjonsbestandighet, mekanisk holdbarhet, forbedret termisk styring og tilpasningsevne til krevende arbeidsforhold.
Høytemperatur keramiske eller glimmerstøtter brukes til å sikre de korrugerte motstandselementene mens de gir elektrisk isolasjon mellom varmekomponenter og kabinettet. Isolasjonsstrukturen opprettholder pålitelig ytelse under termiske forhold opp til 350 ℃.
Viktige fordeler inkluderer høytemperaturmotstand, stabil elektrisk isolasjon, økt sikkerhet og lang levetid under kontinuerlig termisk stress.
Motstandsboksen har en høystrøms kobberskinneterminalstruktur designet for pålitelig tilkobling i høyeffektapplikasjoner. Flerkretsledningsdesignet hjelper til med å organisere kabelforbindelser, redusere varmeutvikling og forbedre elektrisk stabilitet.
Viktige fordeler inkluderer høy strømføringsevne, praktisk installasjon, stabil elektrisk tilkobling og egnethet for store kraftsystemer.
Valgfrie konfigurasjoner inkluderer temperaturbeskyttelsesbrytere og aksiale kjølevifter. Temperaturbryteren gir ekstra sikkerhet ved å koble fra kretsen når unormale temperaturforhold oppstår, mens tvungen luftkjøling bidrar til å redusere temperaturøkning og forbedre kontinuerlig drift i lukkede installasjoner.
| Elektrisk ytelse | Testbetingelser | Ytelse |
|---|---|---|
| Dielektrisk styrke | 2500VAC/50Hz/60S | Lekkasjestrøm ≤10mA |
| Isolasjonsmotstand | 1000VDC | Isolasjonsmotstand ≥100MΩ |
| Kortvarig overbelastning | 10 ganger merkeeffekt for 5S | Ingen synlige skader |
| Langsiktig belastningstid | Syklisk drift (utladning 10S, intervall 90S) | Mer enn 9000 timer |
| Steady-State fuktig varme | 40℃±2/90%-95%RH/100t | △R≤±（1%R+0,05Ω） |
| Rask temperaturendring | -55 ℃, 55 ℃, 155 ℃ hver i 15 minutter, 5 sykluser | △R≤±（2%R+0,05Ω） |
| Varmebestandighet | 350 ℃/2t | Ingen tydelig misfarging eller skade |
| Temperaturkoeffisient | Sammenligning mellom nominell lastmotstand og statisk motstand | Mindre enn 300 ppm/℃ |
| Flammehemming | 10 ganger nominell effekt i 5 minutter | Rød glød men ingen flamme |
| Mekanisk ytelse | Testbetingelser | Ytelse |
|---|---|---|
| Terminal styrke | 45N/30S | Ingen løsner eller synlige skader |
| Vibrasjonsmotstand | 5-200Hz, 1g, 98m/S² | Ingen synlige strukturelle skader |
| Lodding varmebestandighet | Blyterminal nedsenket i 350±5℃ loddemetall for 3S | △R≤±（1%R+0.05Ω） Ingen synlig ytre skade, tydelig merking |
| Loddebarhet | Terminal nedsenket i 235±5℃ loddemetall for 5S | Loddedekning på terminaloverflaten ≥95 % |
Å velge en passende bremsemotstandsløsning er viktig for å forbedre systemets stabilitet, sikkerhet og vedlikeholdseffektivitet. Sammenlignet med individuelle aluminiumsmotstander, rørformede motstander eller frittstående motstandselementer, gir DUFEW en mer integrert design med forbedret beskyttelse, termisk styring og enklere installasjon for industrielle kraftapplikasjoner.
| Sammenligningsdimensjon | Korrugert motstandsboks | Tradisjonelt enkelt aluminiumshus / rørformet / uavhengig motstand |
|---|---|---|
| Krafthåndteringsevne | Flere korrugerte motstandselementer kan kombineres gjennom serie- og parallellkretser, slik at et enkelt kabinett kan oppnå opptil 30KW kraftkapasitet samtidig som det gir enhetlig beskyttelse og tilkoblingsstyring. | Individuelle motstander har vanligvis begrenset kraftkapasitet. Flere enheter krever ekstra kombinasjon, kabling og beskyttelsesstrukturer, noe som øker installasjonens kompleksitet. |
| Høyfrekvent ytelse | Den korrugerte legeringsstrimmelstrukturen gir lavinduktansegenskaper, og bidrar til å redusere spenningsspiker, elektromagnetisk interferens og ustabilitet under høyfrekvente bremsinger. | Tradisjonelle motstandsstrukturer kan generere høyere parasittisk induktans, noe som kan påvirke ytelsen i applikasjoner med rask svitsjing eller pulsbremsing. |
| Beskyttelse og sikkerhet | Det integrerte metallkabinettet beskytter interne varmeelementer mot støv, fuktighet og utilsiktet kontakt. Beskyttelsesgrader kan tilpasses i henhold til applikasjonskrav. | Eksponerte motstandselementer gir begrenset miljøbeskyttelse og kan kreve ytterligere sikkerhetsdeksler eller beskyttelseskomponenter. |
| Termisk styring | Den interne luftstrømstrukturen og det optimerte motstandsarrangementet forbedrer varmefordelingen og reduserer lokal temperaturakkumulering under kontinuerlig drift. | Flere uavhengige motstander installert sammen kan mangle effektiv luftstrømorganisering, noe som øker risikoen for ujevn oppvarming og akselerert aldring. |
| Vedlikeholdskomfort | Den modulære interne strukturen tillater enklere inspeksjon og utskifting. Integrerte terminaler og temperaturbeskyttelseskomponenter forenkler vedlikeholdsprosedyrer. | Separate motstandsinstallasjoner krever vanligvis mer kompliserte kablings- og komponentutskiftingsprosesser uten sentralisert beskyttelse og overvåking. |
A: Denne løsningen er egnet når applikasjonen krever høyere strømkapasitet, integrert kabinettbeskyttelse eller mer praktisk vedlikehold enn en enkelt motstand kan gi. Det brukes ofte i drivsystemer med variabel frekvens, kraner, heiser, valseverk og annet industrielt utstyr med hyppige bremsekrav.
A: Den innebygde temperaturbeskyttelsesbryteren overvåker driftstemperaturen kontinuerlig. Når temperaturen overskrider den forhåndsinnstilte sikkerhetsgrensen, kobler beskyttelsesenheten fra kretsen for å redusere risikoen for overoppheting og beskytte motstandssystemet.
A: Ja. For applikasjoner som involverer høy effekt, hyppige bremsesykluser eller begrensede ventilasjonsforhold, kan et valgfritt kjøleviftesystem installeres for å forbedre varmeavledningen og opprettholde stabil drift.
A: Ja. De interne motstandselementene kan konfigureres i flere uavhengige grupper i henhold til applikasjonskrav. Dette tillater fleksibel lastjustering, enklere feilisolering og forbedret systempålitelighet.
A: Standardkonfigurasjoner støtter effektklassifiseringer fra 1KW til 30KW. For applikasjoner som krever ulike effektnivåer, kan DUFEW utvikle skreddersydde løsninger basert på driftsforhold og tekniske spesifikasjoner.
A: Motstandsverdier kan tilpasses i henhold til systemkrav. Standardalternativer inkluderer forskjellige motstandsområder og toleranser på ±3 %, ±5 % og ±10 %, avhengig av den elektriske applikasjonen.
A: Den er mye brukt i industrielle driv- og energikontrollapplikasjoner, inkludert frekvensomformere, kraner, havnemaskineri, heiser, valseverk, automasjonsutstyr og elektriske testsystemer. Den er spesielt egnet for bruksområder som krever gjentatt bremsing, energispredning og stabil termisk ytelse.
A: Ja. DUFEW støtter tilpassede design i henhold til kundens krav, inkludert effektklasse, motstandsverdi, kapslingsstruktur, beskyttelsesnivå, kjølemetode og intern kretskonfigurasjon. Kunder kan gi applikasjonsdetaljer eller tekniske tegninger, og DUFEW-ingeniører vil utvikle en passende løsning basert på faktiske driftsforhold.
