Lastemotstandsboks

En lastmotstandsboks er en elektrisk testenhet som bruker motstandselementer for å simulere faktiske strømforbruksforhold for elektrisk utstyr. Ved å konvertere elektrisk energi til kontrollert varme under drift, lar det ingeniører evaluere utgangsstabilitet, lastekapasitet, overbelastningsrespons, beskyttelsesfunksjoner og langsiktig driftssikkerhet.

I motsetning til bremsemotstandsløsninger som hovedsakelig er designet for å absorbere regenerativ energi fra motorretardasjon, fungerer en lastmotstandsboks som en kontrollerbar testbelastning for å verifisere ytelsen til kraftkilder og kraftkonverteringsutstyr.

Produktstruktur og arbeidsprinsipp

Den interne motstandsenheten består av flere korrugerte motstandselementer arrangert gjennom serie- og parallellkoblinger for å oppnå forskjellige belastningskonfigurasjoner. Uavhengige lastseksjoner lar brukere justere testforholdene ved å bytte forskjellige motstandsgrupper uten å endre den generelle maskinvarestrukturen.

Arbeidsprosessen kan beskrives som:

Strømutstyrsutgang → Lastmotstandsboksinngang → Motstandsbelastningsforbruk → Evaluering av ytelsesdata

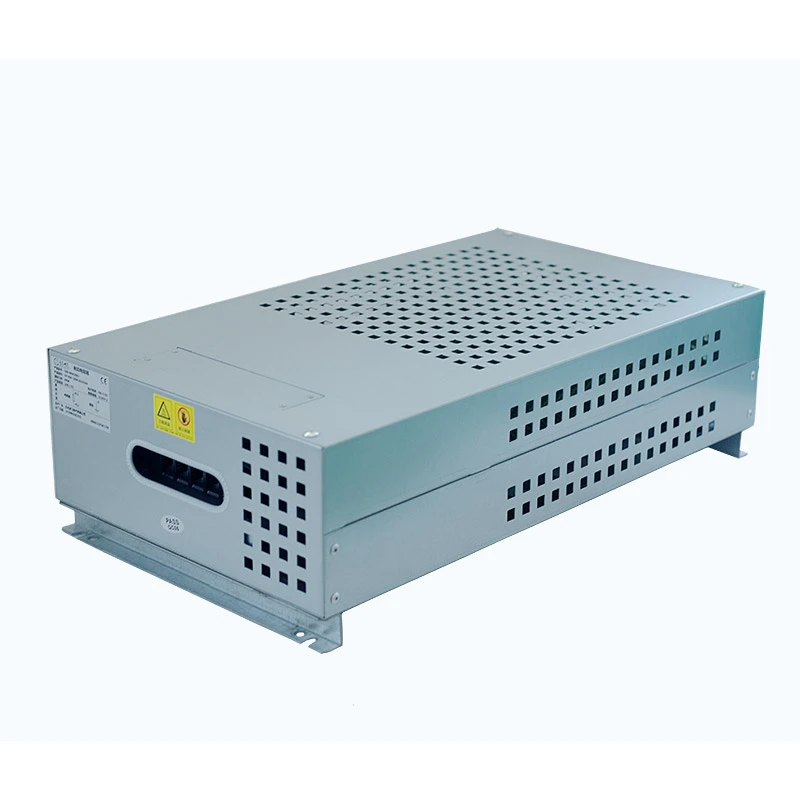

Kapslingen er produsert med aluminium-sinkbelagt stålplate, som gir mekanisk beskyttelse, effektiv varmeavledning, korrosjonsbestandighet og praktisk installasjon. En dedikert rekkeklemme er integrert for ekstern elektrisk tilkobling, mens valgfri tvungen luftkjøling er tilgjengelig for applikasjoner som krever kontinuerlig drift med høy effekt.

Produktspesifikasjon

Designet for testing av kraftutstyr

UPS ytelsesverifisering

Utstyret gir kontrollerte belastningsforhold for å verifisere UPS-klassifisert utgangsevne, overbelastningsrespons, spenningsstabilitet og langvarig driftsytelse. Ved å bruke forskjellige belastningsnivåer kan ingeniører evaluere UPS-oppførsel under forhold som nærmere representerer faktiske driftskrav.

Generatortesting

Som en kunstig elektrisk belastning kan utstyret brukes til å verifisere generatorkapasitet før igangkjøring eller under planlagt vedlikehold. Typiske bruksområder inkluderer testing av dieselgeneratorer, inspeksjon av reservekraftsystem og fabrikkgodkjenningstesting, som hjelper til med å bekrefte ytelsesytelsen under definerte belastningsforhold.

Inverter og strømforsyningstesting

Den kontrollerte resistive belastningen lar ingeniører evaluere utgangsstrømkapasitet, termisk ytelse, beskyttelsesfunksjoner og langsiktig driftspålitelighet for omformere og strømforsyninger. Justerbare belastningsforhold støtter også testing på forskjellige stadier av utstyrsdrift.

Testing av energilagringssystem

Systemet gir kontrollerte utladningsbelastninger for batterisystemer, PCS-utstyr og energistyringssystemer, slik at ingeniører kan vurdere utladningsytelse og driftsstabilitet under spesifiserte elektriske forhold.

Hovedfunksjoner

Uavhengig kontroll av lastseksjonen

De interne kretsene er delt inn i flere uavhengige belastningsgrupper, slik at kraften kan justeres progressivt i henhold til den nødvendige testprofilen. Denne konfigurasjonen støtter fleksible lastkombinasjoner, repeterbare testforhold og enklere feilisolering når individuelle seksjoner krever inspeksjon.

Simulering av flere driftsforhold

Systemet kan reprodusere forskjellige belastningsforhold, fra lett belastning gjennom full belastning og kortsiktig overbelastningstesting, slik at ingeniører kan evaluere utstyrsytelsen over et bredere driftsområde.

AC- og DC-kompatibel design

Den integrerte terminalstrukturen kan konfigureres for både AC- og DC-testapplikasjoner, noe som gir større fleksibilitet ved testing av forskjellige typer strømutstyr. Med en maksimal arbeidsspenning på 1200V, kan systemet imøtekomme en rekke industrielle krafttestingskrav uten å kreve endringer i den grunnleggende motstandsstrukturen.

Installasjonsveiledning

1. Bekreft spesifikasjonen

Før installasjon, velg riktig effektklasse, motstandsverdi og beskyttelsesgrad i henhold til testet utstyrs utgangseffekt, nødvendige testforhold og installasjonsmiljø. Riktig spesifikasjonsmatching er avgjørende for sikker energispredning under testing.

2. Sjekk utstyrets tilstand

Inspiser kapslingen, rekkeklemmene og kjølesystemet før installasjon for å bekrefte at utstyret er intakt og klart til bruk. Eventuelle synlige skader eller unormaliteter bør rettes opp før elektrisk tilkobling.

3. Velg Installasjonssted

Installer utstyret på et godt ventilert sted med tilstrekkelig klaring for varmeavledning. Installasjonsområdet bør holdes unna brennbare materialer, begrensede luftstrømforhold og overdreven fuktighet som kan påvirke sikker drift.

4. Fest utstyret

Bruk monteringshullene som følger med på kabinettet for å installere enheten sikkert på gulvet eller den angitte testplattformen. Monteringsstrukturen skal være egnet for utstyrets vekt og driftsforhold.

5. Elektrisk tilkobling

Koble utgangsklemmene til det testede utstyret til lastinngangsklemmene i henhold til det medfølgende koblingsskjemaet. For DC-applikasjoner må polariteten bekreftes, mens alle terminalforbindelser skal være skikkelig strammet og koblet til med kabler som er egnet for forventet strøm.

6. Testing

Etter å ha verifisert den komplette elektriske tilkoblingen, begynn å teste ved et lavt belastningsnivå og øk gradvis de aktive belastningsseksjonene i henhold til testprosedyren. Under drift, overvåk motstandstemperaturen og andre relevante driftsforhold for å sikre at utstyret holder seg innenfor det spesifiserte området.

Ytelses- og pålitelighetstesting

Dufew Load Resistor Box er designet for langvarig elektrisk testing og gjennomgår elektrisk og mekanisk ytelsesverifisering før levering. Testing fokuserer på motstandsegenskaper, elektrisk sikkerhet, mekanisk integritet og stabil drift under forskjellige belastningsforhold, noe som bidrar til å sikre pålitelig ytelse i industrielle testmiljøer.

Elektriske egenskaper

Mekaniske egenskaper

Innkapslingsstrukturen er designet for å tåle transport, installasjon og industrielle driftsmiljøer. Mekaniske tester sikrer at terminalsystemet og husstrukturen opprettholder påliteligheten under langvarig bruk.

Lastsimuleringsevne

Fleksibel belastningskonfigurasjon

Ulike testkrav krever ulike belastningsforhold. De interne motstandsgruppene kan konfigureres i flere uavhengige seksjoner, slik at brukerne kan justere den påførte belastningen i henhold til faktiske testprosedyrer.

Typiske konfigurasjoner inkluderer:

Denne seksjonsdesignen lar ingeniører utføre flere tester med én enhet i stedet for å klargjøre flere lastenheter med fast verdi.

Kontinuerlig drift evne

For produksjonstesting, laboratorieverifisering og evaluering av utstyrets pålitelighet må lasteutstyr ofte fungere under kontinuerlige og krevende forhold. Dufew Load Resistor Box er designet med stabil motstandsytelse, optimert varmeavledningsstruktur, uavhengig motstandsgruppering og valgfri tvungen luftkjøling for å støtte langvarig høyeffekttesting.

Denne utformingen gjør den egnet for bruksområder som aldringstester fra fabrikken, verifisering av generatorytelse, UPS-pålitelighetsevaluering og strømforsyningstesting, der konsistente belastningsforhold kreves.

Kvalitetskontroll av produksjon

Suzhou Dufew Electrical Co., Ltd. bruker strukturerte kvalitetskontrollprosedyrer gjennom hele produksjonsprosessen, og dekker materialinspeksjon, monteringskontroll og endelig ytelsesverifisering. Hvert trinn administreres for å sikre elektrisk pålitelighet, mekanisk stabilitet og konsistent produktytelse.

Materialinspeksjon

Innkommende materialer inspiseres for å verifisere kvaliteten på motstandselementer, metallkapslingsmaterialer, terminalkomponenter og isolasjonsmaterialer før produksjon.

Monteringskontroll

Under montering kontrollerer Dufew motstandsgruppering, pålitelighet av elektrisk tilkobling, isolasjonsavstand og mekanisk fiksering for å sikre at det ferdige produktet oppfyller tekniske krav.

Endelig ytelsestesting

Før levering gjennomgår hver enhet omfattende verifisering, inkludert motstandsmåling, isolasjonstesting, dielektrisk styrketesting, strukturell inspeksjon og funksjonskontroller.

Hvorfor velge Dufew Load Testing Solutions?

Profesjonell erfaring med produksjon av kraftelektronikk

Suzhou Dufew Electrical Co., Ltd. spesialiserer seg på kraftelektronikkkomponenter, inkludert motstander, bremsesystemer, reaktorer, transformatorer og kraftfiltre. Gjennom erfaring med industriell automasjon, energisystemer og applikasjoner for elektrisk utstyr, forstår Dufew de praktiske kravene til pålitelige testmiljøer.

Tilpassede testløsninger

Ulike testprosjekter krever forskjellige elektriske og mekaniske konfigurasjoner. Dufew leverer tilpassede løsninger i henhold til nominell effekt, motstandsverdi, spenningsnivå, belastningstrinn, kjølekrav, kapslingsstruktur og installasjonsforhold, og hjelper kundene med å oppnå passende testytelse for spesifikt utstyr.

Pålitelig forsyning for industrielle applikasjoner

Dufew støtter utstyrsprodusenter, systemintegratorer, elektriske distributører og industrielle brukere med ingeniørhjelp, tilpasset produksjon og standardiserte produksjonsprosesser. Disse egenskapene bidrar til å sikre stabil forsyning og pålitelige elektriske løsninger for globale industrielle applikasjoner.

Lastemotstandsboks vs tradisjonelle motstandsløsninger

Et lasttestingssystem krever ikke bare tilstrekkelig kraftkapasitet, men også nøyaktig lastsimulering, stabil langtidsdrift og praktisk drift. Sammenlignet med faste enkeltmotstander eller konvensjonelle bremsemotstandsløsninger, gir Dufew Load Resistor Box mer fleksible testfunksjoner for verifisering av kraftutstyr.

Ofte stilte spørsmål

Q1: Hva er forskjellen mellom lasttestingsutstyr og bremsemotstandsløsninger?

Lasttestingsutstyr brukes hovedsakelig til å simulere elektriske belastninger og verifisere ytelsen til kraftsystemer, inkludert utgangskapasitet, stabilitet og overbelastningsrespons for generatorer, UPS-systemer, vekselrettere og strømforsyninger. Bremsemotstandsløsninger brukes hovedsakelig i motordrivsystemer for å absorbere regenerativ energi under retardasjon og forhindre DC-buss overspenning.

Q2: Hvordan justeres testbelastningen?

Systemet bruker seksjonslastkontroll, hvor interne motstandsgrupper er delt inn i uavhengige kretser. Ved å bytte ulike seksjoner kan brukere simulere ulike driftsforhold, inkludert lett belastning, dellast, nominell belastning og overbelastningsforhold. Denne konfigurasjonen forbedrer testfleksibilitet og repeterbarhet.

Q3: Hvilke kjølealternativer er tilgjengelige?

Kjølemetoden velges i henhold til strømkapasitet, driftsvarighet, installasjonsmiljø og varmeavledningskrav. Standardkonfigurasjoner bruker naturlig luftstrøm, mens tvungen luftkjøling kan legges til for applikasjoner som krever høyere effekt eller utvidet kontinuerlig drift.

Q4: Kan motstandskonfigurasjonen tilpasses?

Ja. Dufew Electric kan tilpasse motstandsverdier, merkeeffekt, spenningsnivåer, belastningstrinn, kjølemetoder, kapslingsstrukturer og terminalkonfigurasjoner i henhold til spesifikke testkrav.

Q5: Hvilket utstyr kan testes med denne løsningen?

Den er egnet for ytelsesverifisering, vedlikeholdstesting, aldringstester og laboratorieevaluering av generatorer, UPS-systemer, vekselrettere, likestrømsforsyninger, ladere, energilagringskonverteringsutstyr og andre industrielle kraftsystemer.

Q6: Tilbyr Dufew Electric skreddersydde testløsninger?

Ja. Dufew Electric gir teknisk støtte basert på kundens utstyrsspesifikasjoner og testkrav, og hjelper til med å designe passende konfigurasjoner for ulike strømkapasiteter, elektriske forhold og installasjonsmiljøer.
