Vi tilbyr en omfattende portefølje inkludert motstander, bremseenheter, reaktorer, kraftfiltre og transformatorer, med komplette tilpasningsmuligheter for å møte ulike applikasjonskrav.

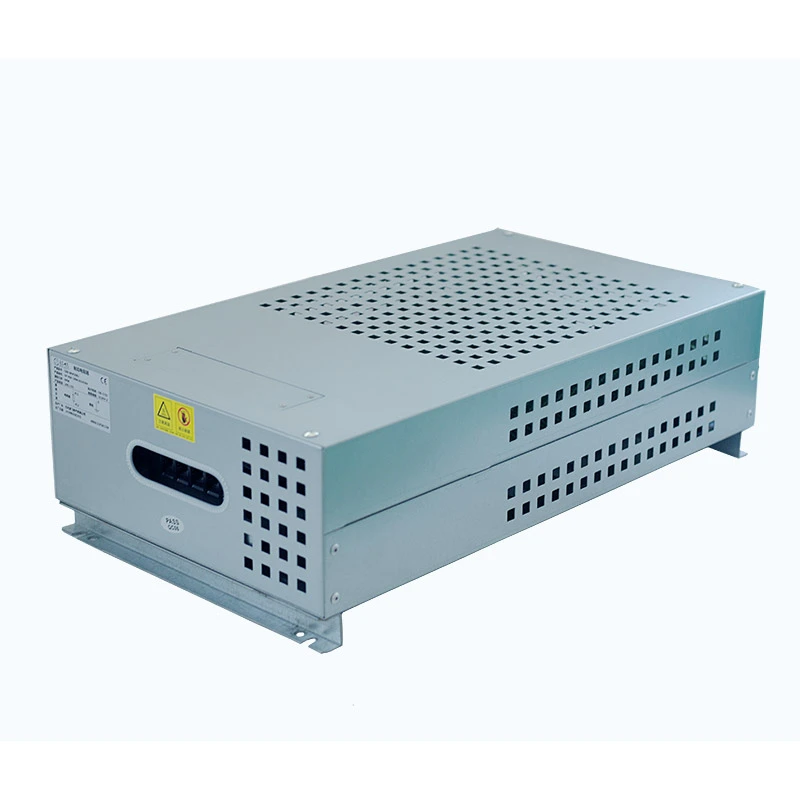

Dufew High Power Resistor Box kombinerer flere korrugerte motstandselementer i en kompakt metallkapsling for å møte kravene til energispredning med høy effekt.
Motstandsenhetene kan kobles i serie eller parallell i henhold til ulike kraft- og motstandskrav. Kapslingen er laget av aluminium-sinkbelagt stålplate med integrerte terminaler og temperaturbeskyttelsesenheter for sikker og praktisk installasjon.
With customizable specifications and multiple cooling configurations, this product is suitable for inverter braking systems, industrial testing equipment, energy storage applications, and large-scale drive systems.
| Parameter | Spesifikasjon |
|---|---|
| Power Range | 1kW-30kW |
| Arbeidsspenning | ≤1200V |
| Motstandsområde | 0,01Ω-1kΩ |
| Motstandstoleranse | ±3 % / ±5 % / ±10 % |
| Beskyttelsesgrad | IP20 / IP23 |
| Temperaturkoeffisient | ≤300 ppm/℃ |
| Flammehemmende klasse | UL94V-2 |
| Standard | GB-5792 |
Eksempel: CRB 10KW 13.6R J
| Kode | Beskrivelse |
|---|---|
| CRB | Høyeffektmotstandsboks |
| 10KW | Nominell effekt |
| 13,6R | Vurdert motstand |
| J | Motstandstoleranse (K=10%, J=5%, H=3%) |
Valg av riktig høyeffektmotstandsboks avhenger av de elektriske kravene, driftsforholdene og installasjonsmiljøet. Viktige valgfaktorer inkluderer:
Velg passende strømkapasitet i henhold til krav til energiforbruk, belastningsforhold og driftssykluser.
Motstandsverdien bør samsvare med systemspenningen, strømkravene og bruksforholdene for å sikre stabil energispredning.
Vurder driftsvarighet, installasjonsplass og varmespredningsforhold for å velge passende kjølekonfigurasjon.
Different applications may require different enclosure structures, protection levels, and mechanical designs.
Vurder tilkoblingsmetoder, monteringskrav, beskyttelsesfunksjoner og systemintegrasjonsforhold for å sikre at motstandsboksen samsvarer med hele utstyrssystemet.
Motstandssystemet er designet for industrielle applikasjoner med høy effekt, og kan konfigureres for å møte ulike driftskrav, inkludert inverterbremsing, testing av energilagringsutladninger, aldringstester for industrielt utstyr og simulerte kraftbelastningsapplikasjoner.
De interne motstandskretsene kan deles inn i flere uavhengige kraftgrener, slik at systemet kan tilpasse seg forskjellige driftsforhold som lavbelastningsdrift, nominell effektdrift og korttidsoverbelastningstesting.
Denne fleksible konfigurasjonen forbedrer utstyrets tilpasningsevne, forenkler testprosesser og reduserer behovet for flere motstandsløsninger for ulike applikasjoner.
Innkapslingsstrukturen støtter forskjellige motstandselementer i henhold til spesifikke brukskrav, inkludert korrugerte motstander, aluminiumsmotstander og rørformede motstandselementer.
Ulike konfigurasjoner kan velges for rene produksjonsområder, støvete miljøer, oljeholdige industriområder og andre krevende arbeidsforhold for å oppnå pålitelig ytelse.
Det interne kabinettet har en uavhengig kjølekammerdesign, og gir dedikerte luftstrømkanaler for forskjellige motstandsgrupper. Denne strukturen bidrar til å redusere varmeakkumulering mellom kretser og forbedrer den generelle termiske stabiliteten under drift.
Flere aksiale vifter gir retningsbestemt luftstrøm over varmeelementene, og forbedrer varmeavledningseffektiviteten under kontinuerlig drift med høy effekt.
Den optimaliserte ventilasjonsdesignen bidrar til å opprettholde stabil temperaturytelse for langvarige applikasjoner, inkludert 24-timers testing med tung belastning.
Hver kraftgren er utstyrt med uavhengig temperaturovervåking og beskyttelsesbrytere, slik at unormale forhold kan oppdages og kontrolleres raskt under drift.
Dette designet gir:
- Individuell feilisolering
- Redusert påvirkning på andre kretsløp
- Forbedret systemtilgjengelighet
Når en gren opplever unormale temperaturforhold, kan den berørte kretsen kobles fra mens andre kretser fortsetter å fungere normalt.
Kabinettet og interne komponenter overholder UL94V-2 flammehemmende krav, og bidrar til å forbedre sikkerhetsytelsen under overbelastningsdrift og langvarig industriell bruk.
Hovedkretsen bruker fortykkede integrerte kobbersamleskinner for å sikre pålitelig strømoverføring under driftsforhold med høy effekt.
Den forsterkede strukturen bidrar til å oppnå:
- Lavere spenningstap
- Redusert lederoppvarming
- Forbedret langsiktig strømføringsevne
Sammenlignet med konvensjonelle tynne terminaler eller kobberlister gir denne samleskinnedesignen bedre stabilitet for kontinuerlige høystrømsapplikasjoner.
Kobberskinnesystemet gir flere tilkoblingsposisjoner, noe som muliggjør enklere integrering med forskjellig testet utstyr, parallelle systemer og tilpassede elektriske oppsett.
High Power Resistor Box er mye brukt i industrielle applikasjoner som krever pålitelig energiabsorpsjon, lastsimulering, strømkontroll og høyeffektmotstandsløsninger. Typiske bruksområder inkluderer:
I tunge industrielle felt brukes motstandssystemet vanligvis på metallurgisk produksjonsutstyr, store overføringssystemer og tungt maskineri der stabil drift under høyeffektsforhold kreves.
For energilagring og elektriske testapplikasjoner kan den integreres i energilagringstestplattformer, batteriutladningstestsystemer og elektrisk testutstyr med høy effekt for å gi kontrollerte belastningsforhold og pålitelig ytelsesverifisering.
Systemet er egnet for havnekraner, tunge løftemaskiner og heisesystemer som krever effektiv energispredning og stabil bremseytelse under hyppig drift.
I industriell automasjon og drivapplikasjoner kan den brukes med store inverterdrivsystemer, motorbremseapplikasjoner og automasjonsutstyr for å støtte pålitelig kraftkontroll og systembeskyttelse.
| Ytelseselement | Testtilstand | Behov |
|---|---|---|
| Dielektrisk styrke | 2500VAC/50Hz/60S | Lekkasjestrøm ≤10mA |
| Isolasjonsmotstand | 1000VDC | ≥100MΩ |
| Kortvarig overbelastning | 10 ganger merkeeffekt 5S | Ingen synlige skader |
| Langsiktig belastningstid | Syklisk drift (10S utladning, 90S intervall) | >9000 timer |
| Test av fuktig varme | 40 ℃ ± 2 ℃ / 90 %-95 % RF / 100 t | △R≤±(1%R+0,05Ω) |
| Temperatur sykling | -55 ℃, 55 ℃, 155 ℃ / 15 min hver, 5 sykluser | △R≤±(2%R+0,05Ω) |
| Varmebestandighet | 350 ℃/2t | Ingen tydelig misfarging eller skade |
| Temperaturkoeffisient | Nominell belastning vs statisk motstand | <300 ppm/℃ |
| Flammehemming | 10 ganger nominell effekt i 5 min | Rød oppvarming uten flamme |
| Ytelseselement | Testtilstand | Behov |
|---|---|---|
| Terminal styrke | 45N/30S | Ingen løshet eller synlige skader |
| Vibrasjonsmotstand | 5-200Hz, 1g, 98m/S² | Ingen strukturelle skader |
| Lodding varmebestandighet | Terminal nedsenket ved 350±5 ℃ for 3S | △R≤±(1%R+0,05Ω) |
| Utseende | Visuell inspeksjon | Ingen skader, tydelig merking |
| Loddebarhet | Terminal nedsenket ved 235±5 ℃ i 5S | Loddedekning >95 % |
| Sammenligningselement | Høyeffektmotstandsboks | Konvensjonell bremse-/belastningsmotstandsboks |
|---|---|---|
| Bruksområde | Støtter bremsing, utladningstesting, aldringstester og simulerte belastninger | Vanligvis designet for enkeltapplikasjonsscenarier |
| Kjølesystem | Uavhengige kjølekamre med dedikerte luftstrømkanaler | Felles luftstrømstruktur med mulig varmeakkumulering |
| Beskyttelsesdesign | Individuell temperaturbeskyttelse for hver kraftgren | Bruker vanligvis generell temperaturbeskyttelse |
| Nåværende bærestruktur | Forsterket kobberskinne for høystrømsdrift | Standard terminaler med begrenset strømkapasitet |
| Mekanisk struktur | Forsterket kabinett egnet for tunge miljøer | Standard platestruktur for lettere bruksområder |
Dufew Electric spesialiserer seg på design og produksjon av industrielle motstandsprodukter, inkludert High Power Resistor Box, bremsemotstander og tilpassede motstandsenheter for industrielle drivsystemer, testutstyr og energiapplikasjoner.
Vår produksjonsprosess dekker hele produksjonssyklusen, inkludert montering av motstandselementer, elektrisk konfigurasjon, kabinettfabrikasjon, komponentintegrasjon, ytelsestesting og sluttinspeksjon.
Med profesjonell ingeniørstøtte og standardiserte produksjonsprosedyrer kan Dufew tilby pålitelige motstandsløsninger med:
- Tilpassede kraft- og motstandskonfigurasjoner
- Fleksibelt kabinett og kjøledesign
- Fullfør testing av elektrisk ytelse
- Stabil batchproduksjonsevne
- Støtte for OEM-prosjekter og produsenter av industrielt utstyr
Hvert produkt gjennomgår streng kvalitetskontroll for å sikre stabil elektrisk ytelse, mekanisk pålitelighet og langsiktig driftssikkerhet i krevende industrielle miljøer.
Ulike industrielle applikasjoner krever forskjellige effektnivåer, motstandsverdier og installasjonsforhold. Dufew tilbyr skreddersydde High Power Resistor Box-løsninger basert på spesifikke prosjektkrav.
Tilpasningsalternativer inkluderer:
- Nominell effekt og motstandsverdi
- Arbeidsspenning og strømkapasitet
- Kjølekonfigurasjon
- Kapslingsdimensjoner og monteringsstruktur
- Terminalarrangement
- Krav til beskyttelse
Med profesjonell motstandsdesign og produksjonsevne hjelper Dufew kunder med å utvikle pålitelige løsninger for industriell testing, energiutladning, bremsesystemer og applikasjoner for tungt utstyr.
Dufew utfører omfattende kvalitetsinspeksjoner for å verifisere elektrisk sikkerhet, mekanisk styrke og langsiktig driftssikkerhet.
Kvalitetskontroll inkluderer:
- Råvarekontroll
- Testing av elektrisk ytelse
- Testing av temperaturbeskyttelse
- Sluttproduktinspeksjon
Dufew leverer profesjonelle emballasjeløsninger i henhold til produktstørrelse og transportkrav.
Emballasjefunksjoner:
- Sikker intern fiksering
- Beskyttelse mot støt og vibrasjoner
- Egnet for internasjonal transport
- Støtte for tilpassede og bulkbestillinger
High Power Resistor Box er egnet for høyeffekts inverterbremsesystemer, industriell belastningstesting, energilagringsutladningssystemer, løfteutstyr, vindkraftsystemer og andre applikasjoner som krever stor energiforbruk.
Temperaturbeskyttelsesbryteren overvåker den interne temperaturen og gir overtemperaturbeskyttelse. Når unormale varmeforhold oppstår, kobler den fra den tilhørende kretsen for å redusere risikoen for overoppheting og forbedre systemets pålitelighet.
Ja. Dufew støtter tilpasning av effekt, motstandsverdi, kapslingsdimensjoner, beskyttelsesgrad, motstandskonfigurasjon og tilkoblingsmetoder.
Riktig ventilasjonsplass, luftstrømretning, omgivelsestemperatur og installasjonssted bør vurderes for å opprettholde effektiv varmespredning under drift.
Kontinuerlig driftsytelse påvirkes av nominell effekt, belastningsvarighet, kjøleeffektivitet, omgivelsestemperatur og termisk styringsdesign. Riktig konfigurasjon bidrar til å sikre stabil drift under langsiktige arbeidsforhold.
Høyeffektmotstandsboks kan designes for ulike industrielle miljøer. Beskyttelsesnivå, kapslingsstruktur og komponentvalg kan tilpasses i henhold til forhold som støv, fuktighet, temperaturendringer eller utendørs installasjon.
Ja. Flere motstandsbokser kan konfigureres for systemer som krever høyere strømkapasitet. Riktig elektrisk tilpasning, installasjonsavstand og varmeavledning er nødvendig for å opprettholde sikker og pålitelig drift.
Dufew spesialiserer seg på industriell motstandsdesign og produksjon, og tilbyr tilpassede motstandsløsninger, streng kvalitetskontroll og komplett ytelsestesting for industrielt utstyrsprodusenter, testsystemer og energiapplikasjoner.
Ser du etter en motstandsløsning med høy effekt for ditt industrielle utstyr eller testsystem?
Send oss søknadsdetaljene dine, inkludert effektklasse, motstandsverdi, arbeidsspenning, driftssyklus, kjølekrav og installasjonsforhold. Dufew vil gi en passende høyeffektmotstandsbokskonfigurasjon og teknisk støtte.
Be om tilbud i dag for tilpassede motstandsløsninger.
