Inverter bremsemotstandsboks

Inverter Braking Resistor Box er en dedikert bremsekomponent som brukes i inverterdrevne motorsystemer. Når en motor bremser med en stor treghetsbelastning, føres regenerativ energi tilbake til inverterens DC-link, noe som får bussspenningen til å stige. Dette produktet sprer overflødig energi gjennom motstandselementer for å opprettholde stabil omformerdrift.

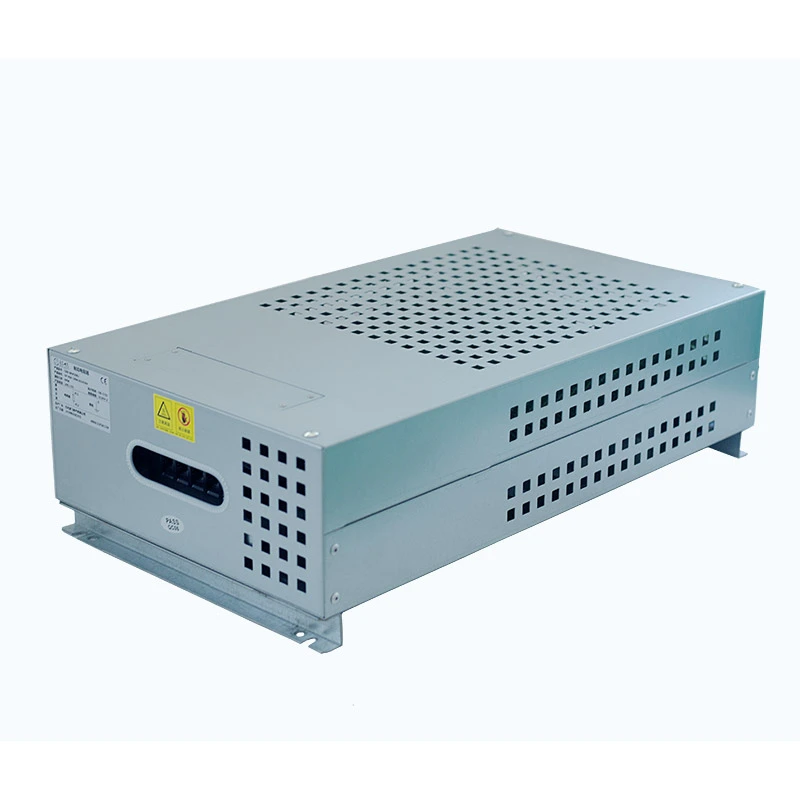

Den interne strukturen består av flere korrugerte motstandselementer arrangert i henhold til nødvendig motstand og effekt. Motstandsenheten er installert inne i en beskyttende aluminium-sinkbelagt stålkapsling med integrerte rekkeklemmer og temperaturbeskyttelsesbrytere.

Kapslingsdesignet støtter ekstern montering ved siden av vekselretterskapet, og hjelper til med å spare intern skapplass samtidig som effektiv varmespredning og elektrisk sikkerhet opprettholdes.

Viktige designfunksjoner

Standardisert matching med inverterbremseenheter

Motstanden og kraftkonfigurasjonen er utformet i henhold til vanlige krav til inverterbremsing. Dette forenkler valg og bidrar til å redusere manuell beregning under systemintegrasjon.

Sideeksoskjølestruktur

Kabinettet har en sideventilasjonsdesign som leder varm luft bort fra inverterskapet, og reduserer sekundær varmeakkumulering rundt drivkomponenter.

Forbedret høyspenningsisolasjonsdesign

Den interne layouten gir tilstrekkelig isolasjonsavstand mellom motstandselementer og kapslingen, og støtter stabil drift under DC-busspenninger opp til 1200V.

Utvendig skapmonteringsstruktur

Den dedikerte monteringsbasen tillater installasjon på siden eller bunnen av inverterskap uten å oppta verdifull intern el-skapplass.

Produktfordeler

- Designet spesielt for VFD regenerative bremsesystemer

- Konverterer overflødig bremseenergi til varme for å forhindre DC-buss overspenningsalarmer

- Korrugert motstandskombinasjon støtter effekt opp til 30kW

- Innebygd temperaturbryter forbedrer driftssikkerheten

- Aluminium-sinkbelagt kabinett gir korrosjonsbestandighet og mekanisk beskyttelse

- Egnet for hyppig akselerasjon, retardasjon og nødstopp

Typiske applikasjoner

Dufew Electric Corrugated Resistor Cabinet er designet for industrielle drivsystemer som krever pålitelig energispredning under bremsing, retardasjon og dynamisk lastkontroll. Den fleksible konfigurasjonen gjør den egnet for ulike tunge applikasjoner, inkludert:

Løfte- og vertikalt bevegelsesutstyr

Motstandsskapet hjelper til med å håndtere regenerativ energi som genereres under hyppige løfte- og senkeoperasjoner, og forbedrer systemstabiliteten i heiser, tårnkraner, taljer, vinsjer og løfteplattformer.

Materialhåndteringssystemer

For utstyr med hyppige akselerasjons- og retardasjonssykluser, slik som transportbånd, stabler og tungtransportsystemer, gir løsningen stabil bremseytelse og støtter kontinuerlig industriell drift.

Industrielt prosessutstyr

Skapet er egnet for industrimaskiner som krever presis motorkontroll og energiabsorpsjon, inkludert valseverk, sentrifuger, sprøytestøpemaskiner, trådtrekkemaskiner og tekstilmaskineri.

Drive System Testing Applikasjoner

Den kan også integreres i inverterytelsestestingsutstyr og servodrivtestsystemer for å gi kontrollerte motstandsbelastninger for å evaluere elektrisk ytelse og systemets pålitelighet.

Tekniske spesifikasjoner

Modellbeskrivelse

Eksempel: CRB 10KW 13.6R J

Ytelsestesting

Elektriske egenskaper

Mekaniske egenskaper

Fordeler med inverterapplikasjon

Optimalisert for DC-busspenningskontroll

Under rask retardasjon eller nødbremsing gir dette produktet en effektiv energispredningsvei for å opprettholde inverterens DC-buss stabilitet.

Egnet for hyppige bremsesykluser

Motstandsstrukturen er designet for gjentatte energiabsorpsjonsforhold som vanligvis finnes i løfteutstyr, transportører og industrielle automasjonssystemer.

Plassbesparende installasjon

Den utvendige monteringsstrukturen reduserer krav til skapplass og forenkler systeminstallasjonen.

Sammenligning med generelle motstandsbokser

Produksjon og kvalitetssikring

Dufew Electric bruker standardiserte produksjonsprosedyrer fra motstandsmontering og kabinettfabrikasjon til elektrisk ytelsestesting.

Kvalitetskontroll inkluderer:

- Inngående materialkontroll

- Verifisering av motstandsverdi

- Isolasjonstesting

- Testing av termisk beskyttelse

- Sluttproduktinspeksjon

Emballasje og levering

Hver motstandsboks er profesjonelt pakket i henhold til produktstørrelse og transportkrav.

Pakkeprosessen inkluderer:

- Produktbeskyttelsesfeste

- Fuktbestandig emballasje

- Klargjøring av eksportforsendelser

- Batchordrehåndtering

Hvordan velge en inverter bremsemotstandsboks?

Å velge en passende bremsemotstandsboks for inverter krever en omfattende evaluering av omformerparametere, motoregenskaper, bremseforhold og installasjonsmiljø. Riktig konfigurasjon hjelper effektivt å spre regenerativ energi, forhindrer DC-buss overspenning og forbedrer den langsiktige påliteligheten til VFD-systemer.

1. Match omformerens og motorens strømkrav

Motstandsboksens effekt skal velges i henhold til omformerens kapasitet og motorens driftsforhold. Applikasjoner med høyere motoreffekt, større belastningstreghet eller hyppige bremsesykluser krever generelt sterkere energiabsorpsjonsevne.

Viktige valgfaktorer inkluderer omformerens merkeeffekt, motoreffekt, belastningstreghet, nødvendig bremsemoment og bremsefrekvens.

2. Bekreft DC-bussspenningskompatibiliteten

Arbeidsspenningen til motstanden må samsvare med omformerens DC-bussspenning for å sikre sikker og stabil drift. Ulike drivsystemer kan kreve forskjellige spenningskonfigurasjoner, for eksempel 400V klasse invertersystemer, 690V industrielle stasjoner eller høyspent DC-applikasjoner opp til 1200V.

Dufews bremsemotstandsløsninger er designet for å støtte stabil drift under forskjellige DC-busspenningsforhold i henhold til applikasjonskrav.

3. Velg passende motstandsverdi

Motstandsverdien påvirker bremseytelsen direkte. En lavere motstandsverdi kan gi sterkere bremsekraft, men resulterer i høyere strømflyt, mens en høyere motstandsverdi reduserer strømbelastningen, men kan øke bremsetiden.

Den passende motstandskonfigurasjonen bør bestemmes i henhold til spesifikasjonene for omformerens bremseenhet, tillatt bremsestrøm, nødvendig stopptid og lasttreghetskarakteristikk.

4. Vurder bremsesyklusen og bruksforholdene

Ulike industrielle applikasjoner genererer forskjellige nivåer av regenerativ energi, så motstandsboksen må velges i henhold til den faktiske bremsesyklusen og driftsforholdene.

5. Evaluer installasjonsplass og kjøleforhold

Installasjonsmiljøet påvirker skapstruktur, ventilasjonsdesign og termisk ytelse. Før valg bør kundene vurdere tilgjengelig monteringsplass, installasjonsmetode, omgivelsestemperatur og luftstrømforhold.

Dufew bremsemotstandsbokser tar i bruk praktiske installasjonsstrukturer og optimert ventilasjonsdesign, som tillater integrasjon med inverterskap samtidig som den opprettholder effektiv varmespredning.

6. Vurder tilpassede spesifikasjoner for spesielle applikasjoner

Standard motstandsbokser tilfredsstiller kanskje ikke alltid spesifikke industrielle krav. Dufew tilbyr tilpassede konfigurasjoner basert på motstandsverdi, merkeeffekt, arbeidsspenning, kapslingsdimensjoner, terminalarrangement og beskyttelseskrav.

Med profesjonell produksjonsevne støtter Dufew Electric OEM og tilpassede bremsemotstandsløsninger for forskjellige omformersystemer og industrielle applikasjoner.

FAQ

1. Hvilke invertermerker er kompatible med Dufew bremsemotstandsbokser?

Dufew bremsemotstandsbokser kan matches med forskjellige invertersystemer fra forskjellige produsenter. Kunder kan gi informasjon om invertermodell, og Dufew vil anbefale en passende motstands- og strømkonfigurasjon.

2. Hvilken informasjon trengs for en tilpasset bremsemotstandsboks?

For tilpasning bør kundene oppgi invertermodell, motoreffekt, arbeidsspenning, motstandsverdi, bremsesyklus og installasjonskrav. Dufew kan designe en passende motstandsboksløsning i henhold til disse parameterne.

3. Kan Dufew tilby OEM eller tilpassede bremsemotstandsløsninger?

Ja. Dufew tilbyr tilpassede bremsemotstandsbokser med justerbare motstandsverdier, effektklassifiseringer, kabinettdesign, terminalkonfigurasjoner og beskyttelsesalternativer for å møte ulike industrielle applikasjoner.

4. Hvilke faktorer påvirker levetiden til en bremsemotstand?

Levetiden påvirkes hovedsakelig av bremsefrekvens, overbelastningsforhold, driftstemperatur, kjøleytelse og installasjonsmiljø. Riktig valg og varmestyring kan forbedre langsiktig pålitelighet.

5. Kan bremsemotstandsboksen brukes til hyppige bremsesykluser?

Ja. Dufew bremsemotstandsbokser er designet for bruksområder som krever gjentatt akselerasjon og retardasjon, for eksempel heiser, kraner, transportører og industrielt automasjonsutstyr. Effekten bør velges i henhold til bremsesyklusen.

6. Hvilket vedlikehold kreves for en bremsemotstandsboks?

Regelmessig inspeksjon anbefales for å kontrollere ventilasjonsforhold, terminalforbindelser, støvansamling og tegn på overoppheting. Riktig vedlikehold bidrar til å sikre stabil ytelse og lengre levetid.

7. Kan motstandsboksen brukes i tøffe industrielle miljøer?

Dufew bremsemotstandsbokser har beskyttende kabinetter og pålitelige strukturer for industrielle applikasjoner. Tilpassede beskyttelsesløsninger er tilgjengelige for miljøer med høy luftfuktighet, støv eller spesielle driftsforhold.

8. Hvorfor velge Dufew som bremsemotstandsprodusent?

Dufew spesialiserer seg på industriell motstandsdesign og produksjon, og tilbyr tilpassede bremsemotstandsløsninger, streng kvalitetsinspeksjon og pålitelig støtte for inverterprodusenter, utstyrsbyggere og automasjonsselskaper.

Få et tilbud på tilpasset bremsemotstandsboks

Trenger du en bremsemotstandsløsning for heiser, kraner, industrielle drivenheter eller automasjonsutstyr?

Oppgi invertermodellen, motoreffekten, DC-bussspenningen og bremsekravene. Dufew vil anbefale en passende VFD-bremsemotstandsboks og gi teknisk støtte for prosjektet ditt.

Be om et tilbud i dag for tilpassede motstandsverdier, effektklassifiseringer og kabinettdesign.
