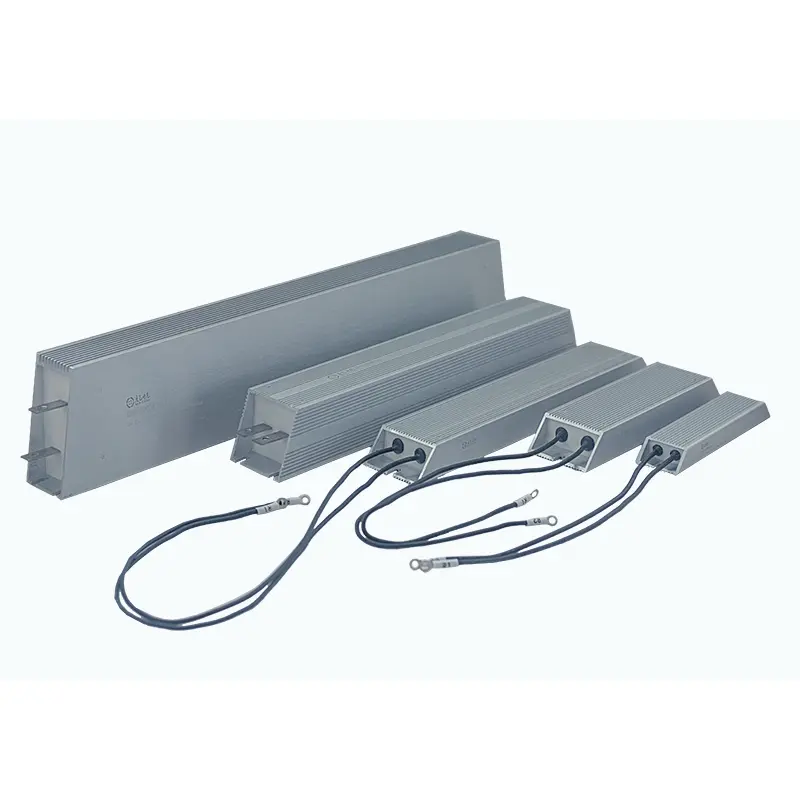

Spesialformet aluminiumbelagt motstand

DUFEW Custom-Shaped Aluminium Clad Resistor er en konstruert løsning utviklet for industrielt utstyr som krever spesielle installasjonsdimensjoner, unike monteringsstrukturer eller tilpassede ledningsretninger.

I motsetning til standard aluminiumkledde motstander med faste dimensjoner, kan denne tilpassede kraftmotstanden produseres i henhold til ditt faktiske utstyrsoppsett, inkludert husform, monteringshull, terminalposisjon og ledningsutløpsretning.

Med effektklassifiseringer fra 50W til 6KW, motstandsverdier fra 0,01Ω til 120kΩ, og toleransealternativer på ±3%, ±5% og ±10%, tilbyr DUFEW fleksible OEM motstandsløsninger for automasjonssystemer, motorkontrollutstyr, transportsystemer og spesielle industrielle applikasjoner.

Ved å matche motstandsdesignet til den eksisterende installasjonsplassen, kan kundene unngå redesign av kabinettet, redusere modifikasjonskostnadene og forenkle utstyrsintegrasjonen.

Hvorfor velge tilpassede aluminiumkledde motstander?

Standard motstander er designet for standard utstyrsoppsett. Imidlertid har mange industrimaskiner, spesialkjøretøyer og tilpassede kontrollsystemer begrenset intern plass eller uregelmessige monteringsposisjoner.

DUFEW utvikler skreddersydde aluminiumskledde motstander for å løse disse utfordringene.

Viktige fordeler

Effektreduksjonskurve

Avansert tilpasset strukturdesign

1. Fullt tilpasset aluminiumshus

DUFEW tilbyr tilpassede aluminiumshusdesign basert på kundetegninger, installasjonskrav og utstyrslayoutforhold. Husstrukturen kan tilpasses komplekse installasjonsmiljøer, inkludert L-formede konfigurasjoner, offsetstrukturer, flervinklede design, spesielle utskjæringsformer og tilpassede monteringsbaser.

Denne fleksible designtilnærmingen gjør at motstanden kan integreres direkte i kompakte utstyrsrom eller systemer med begrensede installasjonsområder, noe som reduserer ekstra modifikasjonsarbeid under montering.

2. Tilpasset monteringshullkonfigurasjon

Monteringsstrukturen kan modifiseres i henhold til spesifikke utstyrskrav, inkludert hullavstand, forsenket dybde, antall monteringsører og brakettvinkler.

Ved å optimalisere monteringsgrensesnittet under produksjon, hjelper DUFEW kundene med å unngå ekstra adaptere og oppnå raskere og mer pålitelig installasjon.

3. Optimalisert intern innkapslingsteknologi

Motstandselementet er produsert med høykvalitets legeringsmotstandstråd som er viklet nøyaktig på en høytemperaturisolerende kjerne. Etter glimmerisolasjon fylles enheten med kvartssand og spesielle termiske bindematerialer inne i aluminiumshuset for å forbedre den generelle stabiliteten.

Innkapslingsstrukturen gir:

- Forbedret varmeledningsevne sammenlignet med luftisolasjon

- Stabil varmeoverføringsytelse

- Forbedret elektrisk isolasjonsevne

- Redusert risiko for lokal overoppheting

4. Fleksibel terminal- og ledningskonfigurasjon

For å møte ulike installasjonskrav, støtter DUFEW flere terminal- og ledningskonfigurasjoner, inkludert terminaler i rustfritt stål, høytemperaturledninger, sideuttaksdesign og vinklede utløpsstrukturer.

Disse tilpassede tilkoblingsalternativene bidrar til å unngå forstyrrelser med omkringliggende komponenter og gir større fleksibilitet for systemintegrasjon.

Produktstruktur fordeler

Tekniske spesifikasjoner

Test av elektrisk ytelse

Typiske applikasjoner

Tilpasset produksjonsprosess

Trinn 1: Kravbekreftelse

Tilpasningsprosessen begynner med en detaljert gjennomgang av kundekrav, inkludert installasjonsdimensjoner, monteringsposisjon, effektklasse, motstandsverdi og ledningsretning. Disse spesifikasjonene hjelper til med å definere de grunnleggende designkravene for motstandsstrukturen.

Trinn 2: Teknisk design

Basert på applikasjonskravene utvikler DUFEW-ingeniører den passende strukturen ved å evaluere husdesign, varmeavledningsytelse, terminalkonfigurasjon og intern fyllingsteknologi for å sikre pålitelig integrasjon med kundens utstyr.

Trinn 3: Produksjon og testing

Etter designbekreftelse, produseres hver motstand gjennom standardiserte produksjonsprosedyrer og gjennomgår elektriske og mekaniske tester for å verifisere ytelse, sikkerhet og pålitelighet før forsendelse.

Spesialformet aluminiumbelagt motstand vs standard aluminiumsmotstand

FAQ

Q1: Når kreves det en tilpasset aluminiumsmotstandsløsning?

En tilpasset løsning anbefales når utstyret har begrenset installasjonsplass, uregelmessige monteringsposisjoner eller spesielle tilkoblingskrav. Den lar motstanden passe til eksisterende systemdesign uten store strukturelle endringer.

Spørsmål 2: Påvirker et tilpasset hus varmeavledningsytelsen?

Nei. DUFEW bruker optimaliserte interne fyllings- og termiske overføringsstrukturer for å opprettholde jevn varmefordeling og redusere risikoen for lokal overoppheting under drift.

Q3: Hvilke deler kan tilpasses?

DUFEW støtter tilpasning basert på applikasjonskrav, inkludert:

- Husform

- Monteringsdimensjoner

- Effektvurdering

- Motstandsverdi

- Terminaltype

- Lederretning

- Installasjonsstruktur

Q4: Hva er fordelene sammenlignet med standard motstandsmodeller?

Standardmodeller er egnet for vanlige installasjonsmiljøer, mens tilpassede design gir større fleksibilitet for utstyr med spesielle plassbegrensninger, monteringskrav eller ledningsoppsett.
