Vi tilbyr en omfattende portefølje inkludert motstander, bremseenheter, reaktorer, kraftfiltre og transformatorer, med komplette tilpasningsmuligheter for å møte ulike applikasjonskrav.

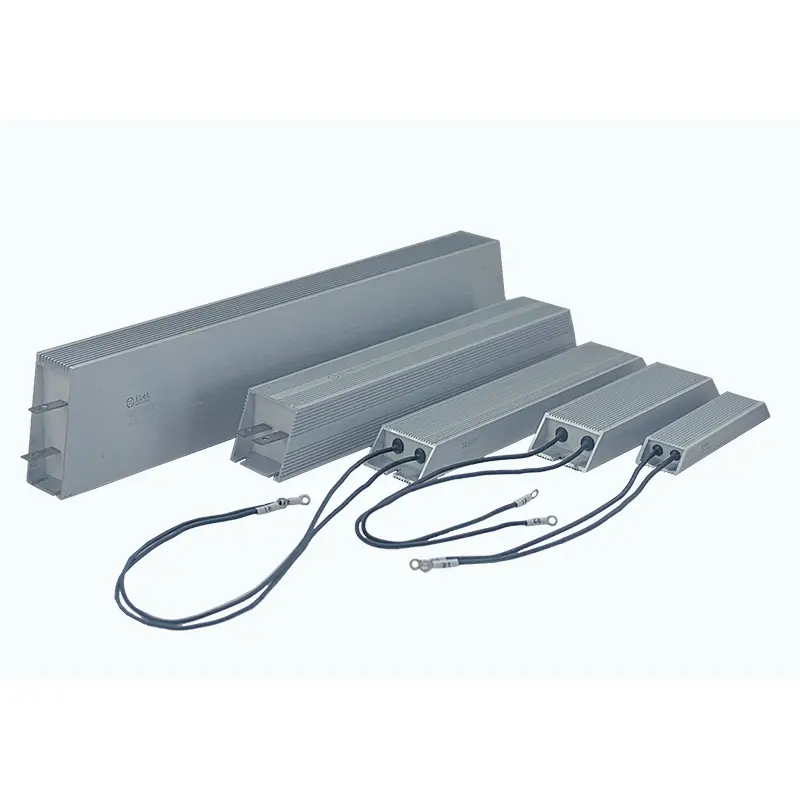

DUFEW Ultra-Thin Aluminium Clad Resistor er designet for industrielle applikasjoner der installasjonsplassen er begrenset, men pålitelig strømtap er avgjørende. Den har et ultratynn aluminiumshus og en helt lukket konstruksjon, og tilbyr effektiv varmespredning, utmerket miljøbeskyttelse og stabil ytelse for dynamisk bremsing, servodrev, VFD-er, lastbanker og kraftkontrollsystemer.
Motstanden er tilgjengelig i effektklassifiseringer fra 50W til 6kW, motstandsverdier fra 0,01Ω til 120kΩ og driftsspenninger på opptil 1200V, og støtter OEM- og ODM-tilpasning for å møte ulike industrielle krav.
Motstanden er produsert med presisjonsviklet nikkel-krom (Ni-Cr) eller konstantan motstandstråd isolert av glimmerlag og fullstendig innkapslet inne i et aluminiumslegeringshus ved bruk av en flammehemmende, høyisolerende pottemasse. Denne lukkede konstruksjonen forbedrer varmeoverføringen samtidig som den beskytter motstandselementet mot støv, fuktighet, oksidasjon og vibrasjoner.
Den ultratynne profilen, med en minimumstykkelse på bare 6--8 mm, tillater direkte installasjon i kompakt elektrisk utstyr der konvensjonelle aluminiumsmotstander ikke får plass. Flere terminalstiler, monteringsalternativer og elektriske spesifikasjoner er tilgjengelige for ulike applikasjonskrav.
| Modellkode | Beskrivelse |
|---|---|
| BIL | Ultra-tynt aluminiumsbelagt motstand |
| 1500W | Nominell effekt |
| 27R | Vurdert motstand |
| J | Motstandstoleranse (J=±5%, K=±10%, H=±3%) |
| Parameter | Spesifikasjon |
|---|---|
| Power Range | 50W–6kW |
| Driftsspenning | ≤1200V |
| Motstandsområde | 0,01Ω--120kΩ |
| Motstandstoleranse | ±3 % / ±5 % / ±10 % |
| Beskyttelsesvurdering | IP00 |
| Temperaturkoeffisient (TCR) | ≤300 ppm/°C |
| Flammehemmende vurdering | UL 94V-2 |
| Standard | GB/T 5792 |
Å velge riktig effektmotstand betyr mer enn å velge motstand og effektklassifisering. DUFEW fokuserer på å levere pålitelig termisk ytelse, konsistent produksjonskvalitet og fleksibel tilpasning for industrielle applikasjoner over hele verden.
Det ultratynne aluminiumshuset, med en minimumstykkelse på bare 6--8 mm, gjør at flere enheter kan monteres side ved side, noe som gjør det ideelt for kompakte styreskap, servodrev og VFD-systemer.
Hver motstand er produsert ved hjelp av presisjonsmotstandstrådvikling, isolasjonsmaterialer av høy kvalitet, automatiserte produksjonsprosesser og streng kvalitetskontroll for å sikre konsistent elektrisk ytelse og lang levetid.
DUFEW støtter tilpassede motstandsverdier, effektklassifiseringer, husdimensjoner, terminalkonfigurasjoner, ledningsalternativer, monteringsstrukturer og lavinduktansdesign i henhold til kundenes tegninger eller tekniske spesifikasjoner.
Med mange års erfaring innen produksjon av industriell kraftmotstand, leverer DUFEW pålitelige løsninger for produsenter av automasjonsutstyr, systemintegratorer, distributører og OEM-kunder over hele verden.
Det kompakte kabinettet i aluminiumslegering er bare 6-8 mm tykt, og hjelper til med å maksimere installasjonsplassen inne i elektriske skap og kompakt industrielt utstyr.
En høyisolerende flammehemmende pottemasse forsegler motstandselementet fullstendig, og gir utmerket motstand mot støv, fuktighet, vibrasjoner og oksidasjon.
Aluminiumshuset og det termisk ledende fyllmaterialet overfører raskt varme til monteringsoverflaten eller kjøleribben, og forbedrer kjøleeffektiviteten og effekttettheten.
Motstanden er tilgjengelig med terminal- eller ledningsforbindelser, og kan tilpasses i motstandsverdi, effektklasse, dimensjoner og monteringsstil for å passe til forskjellige bruksområder.
Med en profil så tynn som 6--8 mm passer motstanden lett inn i kompakte kontrollskap, servosystemer og VFD-er, og tillater høyere installasjonstetthet uten å ofre ytelsen.
Det forseglede aluminiumshuset og den flammehemmende pottemassen beskytter effektivt det indre motstandselementet mot støv, fuktighet, oksidasjon og vibrasjoner, og forbedrer langsiktig pålitelighet.
Aluminiumskabinettet fungerer som en effektiv kjøleribbe, som raskt overfører varme bort fra motstandselementet. Når den monteres på en metallplate eller ekstern kjøleribbe, forbedres den termiske ytelsen ytterligere.
Designet for å levere høy effekt i en kompakt pakke, noe som gjør den ideell for applikasjoner der installasjonsplassen er begrenset, men pålitelig energispredning er nødvendig.
Tilgjengelig fra 0,01Ω til 120kΩ, med motstandstoleranser på ±3%, ±5% og ±10%, som dekker både lavmotstandsbremsing og høymotstandsbelastningsapplikasjoner.
DUFEW tilbyr OEM- og ODM-tjenester, inkludert tilpassede dimensjoner, motstandsverdier, effektklassifiseringer, terminalstiler, ledninger, monteringskonfigurasjoner og lavinduktansdesign.
I motsetning til konvensjonelle motstander av åpen type, er den ultratynne aluminiumbelagte motstanden designet for kompakte elektriske systemer som krever effektiv termisk styring og pålitelig miljøvern.
Ideell for regenerative bremsekretser i kompakte servosystemer der installasjonsplassen er begrenset.
Brukes til dynamisk bremsing, energispredning og spenningsstabilisering i industrielle omformersystemer.
Egnet for batterilading/utladingsutstyr, forhåndsladekretser og energispredningsapplikasjoner.
Gir stabile resistive belastninger for strømforsyninger, batteritesting, industrielt testutstyr og elektroniske belastningssystemer.
Mye brukt i PLS-kontrollskap, automasjonssystemer, robotikk, CNC-utstyr og kompakte elektriske kontrollpaneler.
| Karakteristisk | Testbetingelser | Ytelse |
|---|---|---|
| Dielektrisk tåle spenning | 2500VAC / 50Hz / 60s | Lekkasjestrøm ≤10mA |
| Isolasjonsmotstand | 1000VDC | ≥100MΩ |
| Kortvarig overbelastning | 10× merkeeffekt i 5s | Ingen synlig skade |
| Lasteliv | Syklisk drift (10s PÅ / 90s AV) | ＞9 000 timer |
| Motstand mot fuktig varme | 40°C ±2°C, 90--95 % RF, 100 timer | ΔR ≤ ±(1 %R + 0,05Ω) |
| Rask temperatursykling | -55 °C / 55 °C / 155 °C, 15 min hver, 5 sykluser | ΔR ≤ ±(2 %R + 0,05Ω) |
| Varmebestandighet | 350°C / 2 timer | Ingen synlig skade eller misfarging |
| Temperaturkoeffisient (TCR) | Vurdert vs. initial motstand | ＜300 ppm/°C |
| Flammemotstand | 10× Merkeeffekt i 5 min | Ingen tenning |
| Karakteristisk | Testbetingelser | Ytelse |
|---|---|---|
| Terminal styrke | 45N / 30s | Ingen løsnede eller synlige skader |
| Vibrasjonsmotstand | 5–200 Hz, 1g, 98m/s² | Ingen strukturelle skader |
| Motstand mot loddevarme | 350±5°C Loddemetall, 3s | ΔR ≤ ±(1 %R + 0,05Ω) |
| Utseende | Visuell inspeksjon | Ingen synlige skader, tydelig merking |
| Loddebarhet | 235±5°C Loddemetall, 5s | Loddedekning ≥95 % |
| Sammenligningselement | DUFEW Ultra-tynt aluminiumsbelagt motstand | Konvensjonell kraftmotstand |
|---|---|---|
| Boligdesign | Ultratynt aluminiumshus med helt lukket potting | Stort sett åpen eller halvlukket konstruksjon |
| Installasjonsplass | Slank 6--8 mm profil muliggjør kompakt side-ved-side installasjon | Større hus krever mer installasjonsplass |
| Miljøvern | Bedre motstand mot støv, fuktighet, vibrasjoner og oksidasjon | Begrenset miljøvern for tøffe forhold |
| Varmespredning | Aluminiumshus støtter direkte chassis- eller varmeavledermontering for forbedret kjøling | Er primært avhengig av naturlig luftkjøling |
| Motstandsområde | Bredt område fra 0,01Ω til 120kΩ | Typisk begrenset motstandsområde avhengig av konstruksjon |
| Søknad | Kompakt industrielt utstyr, VFD-er, servosystemer, batteriutstyr og lasttesting | Generelle applikasjoner for strømtap |
| Tilpasning | Støtter tilpassede dimensjoner, terminaler, ledninger, effektklassifiseringer og motstandsverdier | Begrenset tilpasning |
A: Dens største fordel er den ultratynne strukturen, med en tykkelse på bare 6--8 mm. Denne kompakte utformingen gir effektiv kraftspredning samtidig som den reduserer installasjonsplassen, noe som gjør den egnet for servodrev, VFD-systemer, batteriutstyr og industrielle kontrollskap der plassen er begrenset.
A: Ja. Den flate aluminiumsbasen tillater direkte montering på et metallchassis eller ekstern kjøleribbe. Påføring av termisk fett mellom kontaktflatene kan forbedre varmeoverføringseffektiviteten ytterligere og støtte høyere kontinuerlig driftsytelse.
A: Det helt lukkede aluminiumshuset kombinert med flammehemmende isolerende innkapsling gir effektiv beskyttelse mot støv, fuktighet, vibrasjoner og oksidasjon. Sammenlignet med åpne motstandsstrukturer gir denne utformingen bedre miljøtilpasningsevne, mens ekstra kapslingsbeskyttelse kan legges til for utendørs eller høybeskyttelsesapplikasjoner.
A: Ja. DUFEW tilbyr OEM- og ODM-tilpasning basert på spesifikke elektriske, mekaniske og installasjonskrav. Tilpassede alternativer inkluderer motstandsverdi, effektklasse, husdimensjoner, terminal- og ledningskonfigurasjon, monteringsstruktur, lavinduktansdesign og andre spesielle spesifikasjoner. Kunder kan levere tegninger eller tekniske krav, og DUFEW-ingeniører vil vurdere og utvikle en passende løsning.
A: De brukes ofte i applikasjoner som krever kompakt størrelse og pålitelig varmeavledning, inkludert servodrivsystemer, frekvensomformere, dynamiske bremsekretser, batterilade- og utladingsutstyr, industrielle automasjonssystemer, strømforsyninger, elektroniske lastsystemer og utstyr for fornybar energi.
DUFEW tilbyr OEM- og ODM-produksjonstjenester for industrielle kraftmotstandsapplikasjoner, støtteutstyrsprodusenter, distributører og systemintegratorer med tilpassede løsninger som dekker elektrisk ytelse, mekanisk struktur og installasjonskrav.
Tilpasningsmuligheter inkluderer effektklassifiseringer fra 50W til 6kW, motstandsverdier fra 0,01Ω til 120kΩ, husdimensjoner, terminal- og ledningskonfigurasjoner, monteringsstrukturer, lavinduktansdesign, tilpassede etiketter, logoer og applikasjonsspesifikke modifikasjoner.
Hvert tilpassede produkt er utviklet gjennom ingeniørevaluering og produksjonskontroll for å sikre pålitelig termisk ytelse, elektrisk stabilitet og langsiktig drift i industrielle miljøer.
Å velge riktig motstand bidrar til å maksimere systemets pålitelighet og levetid. Når du velger en modell, bør du vurdere følgende faktorer:
| Utvalgselement | Anbefaling |
|---|---|
| Effektvurdering | Velg i henhold til kontinuerlig eller intermitterende driftssyklus med tilstrekkelig sikkerhetsmargin. |
| Motstandsverdi | Tilpass kravene til omformeren, servostasjonen eller den elektriske kretsen. |
| Driftsspenning | Sørg for at maksimal arbeidsspenning ikke overskrider produktspesifikasjonen. |
| Kjølemetode | For bruk med høyere effekt, monter motstanden på en metallplate eller kjøleribbe. |
| Installasjonsplass | Velg dimensjoner basert på tilgjengelig skap eller utstyrsplass. |
| Tilkoblingstype | Velg mellom terminal- eller ledningskonfigurasjoner i henhold til installasjonskravene. |
Hvis du er usikker på hvilken modell som passer best for din applikasjon, kan DUFEWs ingeniørteam anbefale den mest passende løsningen basert på dine driftsforhold.
- Profesjonell produsent av industrielle kraftmotstander og bremseløsninger
- Stabil produktkvalitet med streng produksjon og kvalitetskontroll
- Fleksible OEM & ODM-tjenester for globale utstyrsprodusenter
- Rask respons for teknisk støtte og prosjektevaluering
- Pålitelig levering for standard og tilpassede produkter
- Komplett produktportefølje som dekker trådviklede, korrugerte, rørformede, aluminiumshus, bremse- og tilpassede kraftmotstander
Ser du etter en pålitelig leverandør av ultratynne aluminiumbelagte motstander?
DUFEW leverer standardprodukter og tilpassede løsninger for industriell automasjon, fornybar energi, motordrift, testutstyr og kraftelektronikk.
Kontakt vårt ingeniørteam i dag for:
- Produktanbefalinger
- Teknisk konsultasjon
- OEM og ODM-støtte
- Eksempelforespørsler
- Konkurransedyktige tilbud
DUFEW -- Din pålitelige produsent av industrielle kraftmotstander i Kina.
