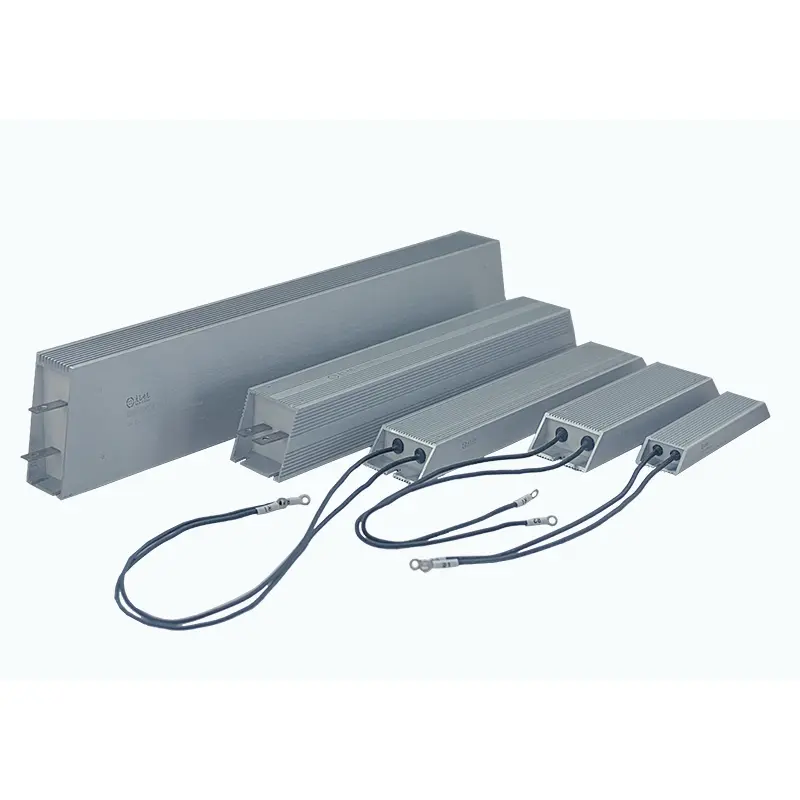

Ikke-induktiv aluminiumbelagt motstand

DUFEW Non-Inductive Aluminium Clad Resistor er spesialdesignet for høyhastighets svitsjekretser, pulsstrømsystemer, inverterapplikasjoner og presisjons elektronisk utstyr der konvensjonelle trådviklede motstander kan lide av parasittiske induktanseffekter.

I motsetning til standard effektmotstander som genererer ekstra induktiv reaktans under raske strømendringer, tar DUFEW i bruk en avansert Ayrton-Perry bifilar viklingsstruktur for å minimere magnetfeltkobling og oppnå ultralav induktansytelse.

Ved å forbedre strømresponsen og redusere bryterinterferens, hjelper denne motstanden med å beskytte sensitive strømkomponenter, forbedre bølgeformstabiliteten og forbedre påliteligheten til høyfrekvente elektroniske systemer.

Tilgjengelig fra 50W til 6KW, med motstandsverdier fra 0,01Ω til 120kΩ, tilbyr DUFEW tilpassede motstandsløsninger med lav induktans for kraftelektronikkprodusenter, inverterleverandører, automasjonsfirmaer og industrielt utstyrsbyggere.

Designet for høyhastighets elektrisk respons

I moderne kraftelektronikk fortsetter byttefrekvensen å øke mens komponentene blir mer følsomme for elektrisk støy og spenningssvingninger.

En konvensjonell motstand kan introdusere uønsket induktans under raske strømoverganger, noe som forårsaker:

- Spenningsoverskridelse

- Gjeldende bølgeformforvrengning

- EMI interferens

- Halvlederstress

- Ustabilitet i kontrollsystemet

DUFEW ikke-induktiv aluminiumbelagt motstand er utviklet for å opprettholde stabil elektrisk ytelse under raskt skiftende strømforhold.

Effektreduksjonskurve

Kjernefordeler

Avansert lavinduktansteknologi

Ayrton-Perry Bifilar Winding Princip

Den interne viklingsstrukturen er nøkkelfaktoren som skiller lavinduktansmotstander fra konvensjonelle trådviklede design. DUFEW tar i bruk Ayrton-Perry bifilar viklingsprinsippet, ved å bruke to motstandstråder viklet i motsatte retninger for å redusere magnetfeltene som genereres under strømflyt.

Ved å la magnetfeltene til de to viklingene delvis kansellere hverandre, reduserer denne strukturen betydelig netto magnetisk fluks og minimerer parasittisk induktans, noe som muliggjør raskere elektrisk respons og forbedret ytelse i høyhastighetssvitsjeapplikasjoner.

Optimalisert for puls- og bytteapplikasjoner

Høyfrekvente svitsjsystemer opplever ofte raske strømendringer, der parasittisk induktans kan generere uønskede spenningstopper og påvirke kretsstabiliteten. DUFEW lavinduktansmotstander er designet for å håndtere transient energi effektivt, undertrykke svitsjetopper, forbedre bølgeformstabiliteten og redusere stress på sensitive halvlederkomponenter.

De er spesielt egnet for:

- IGBT inverter kretser

- MOSFET-svitsjesystemer

- PWM strømomformere

- Høyfrekvente elektroniske belastninger

Applikasjonsorientert ytelse

1. Inverter og Motor Drive Protection

Under regenerativ eller dynamisk bremsing må overflødig energi slippes ut raskt for å opprettholde systemets stabilitet. Strukturen med lav induktans forbedrer bremseresponsen, reduserer svitsjeinterferens og bidrar til å beskytte omformerens kraftmoduler mot forbigående elektrisk stress.

2. Bytte strømforsyningsstabilisering

I høyfrekvente strømforsyningssystemer kan parasittisk induktans påvirke svitsjebølgeformer og total effektivitet. DUFEW lavinduktansmotstander gir raske responsegenskaper for applikasjoner som snubberkretser, strømbegrensende kretser og pulsabsorpsjonskretser.

3. Presisjonsmåling og testing

For elektroniske testsystemer påvirker responsegenskapene til motstandskomponenter direkte målenøyaktigheten. Den optimaliserte lavinduktansdesignen hjelper til med å oppnå mer nøyaktig pulsrespons, redusere signalforvrengning og forbedre testrepeterbarheten.

Innvendig konstruksjonsdesign

Tekniske spesifikasjoner

Ytelsessammenligning

Anbefalte applikasjoner

Egendefinert produksjonsevne

DUFEW støtter tilpasset ikke-induktiv motstandsutvikling i henhold til applikasjonskrav.

Tilgjengelig tilpasning:

FAQ

Q1: Hvorfor trengs ikke-induktive motstander i høyfrekvente kretser?

Fordi raske strømendringer kan generere parasittisk induktans i konvensjonelle motstander, forårsake spenningstopper og elektrisk støy. Ikke-induktive motstander minimerer disse effektene og forbedrer kretsstabiliteten.

Q2: Hva skiller DUFEW ikke-induktive motstander fra standard aluminiumkledde motstander?

Hovedforskjellen er den interne viklingsteknologien. DUFEW bruker Ayrton-Perry bifilar vikling for å redusere magnetfeltinteraksjon, mens standard motstander vanligvis bruker konvensjonell enveis vikling.

Q3: Er ikke-induktive motstander egnet for inverterapplikasjoner?

Ja. De brukes ofte i inverterbremsekretser, pulsabsorpsjonskretser og kraftelektroniske systemer som krever rask respons.

Q4: Kan DUFEW tilpasse lavinduktansmotstander?

Ja. DUFEW gir OEM-tilpasning for motstandsverdi, effektklasse, mekaniske dimensjoner, terminaler og krav til lav induktans.
