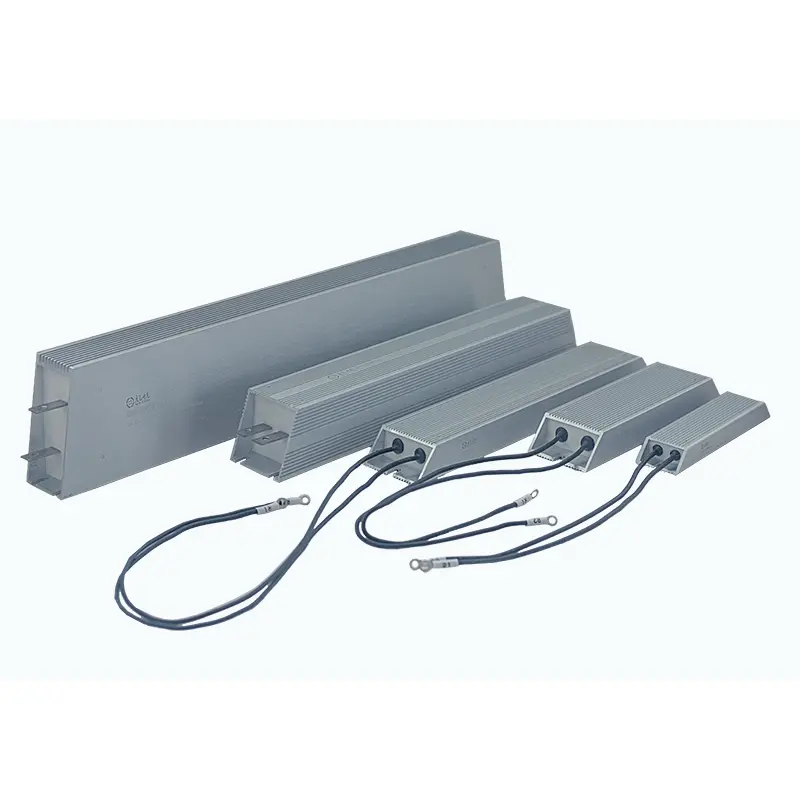

Inverter aluminium kledd motstand

DUFEW Inverter Aluminium Clad Resistor er spesialdesignet for bremsesystemer med variabel frekvensdrift (VFD), servodrev og industrielle motorkontrollapplikasjoner som krever pålitelig regenerativ energiabsorpsjon.

Under motorretardasjon, løfting eller hurtigstopping, genererer motoren regenerativ energi som strømmer tilbake til omformerens DC-bussen. Hvis denne energien ikke kan forbrukes effektivt, kan overdreven spenningsoppbygging utløse overspenningsfeil i omformeren eller skade strømkomponenter.

DUFEW inverter-bremsemotstander konverterer regenerert elektrisk energi til varmeenergi gjennom en høyytelses aluminiumskledd motstandsstruktur, som bidrar til å opprettholde stabil inverterdrift og forbedre systemsikkerheten.

Med et holdbart aluminiumslegeringshus, høyisolerende innkapslingsteknologi og optimert termisk styringsdesign, tilbyr DUFEW pålitelige bremsemotstandsløsninger for industrielle automasjonsprodusenter, inverterleverandører og utstyrsbyggere over hele verden.

Tilgjengelig i 50W-6KW effektklassifisering, 0,01Ω-120kΩ motstandsverdier, og tilpassbare spesifikasjoner for å matche ulike inverterbremsingskrav.

Designet for inverter regenerativ energikontroll

I motsetning til generelle motstander, kreves inverterbremsemotstander for å tåle gjentatte kortvarige energipulser med høy effekt under bremsesykluser.

DUFEW Inverter Aluminium Clad Resistor er konstruert for å håndtere:

- Plutselig frigjøring av regenerativ energi

- Hyppige akselerasjons- og retardasjonssykluser

- Kortvarige overbelastningsforhold

- Krav til dynamisk bremsing

Ved å spre overflødig energi på en sikker måte, hjelper det:

- Forhindre DC-buss overspenning

- Beskytt invertermoduler

- Forbedre bremseresponsen

- Øk utstyrets pålitelighet

Viktige fordeler

Avansert struktur for dynamisk bremseytelse

1. Høystyrke aluminiumshusdesign

Motstandselementet er bygget med høytemperaturisolasjonsmaterialer og viklet med førsteklasses nikkel-krom (Ni-Cr) eller kobber-nikkel (Cu-Ni) legeringsmotstandstråd. Etter glimmerisolasjon fylles enheten med flammehemmende termisk forbindelse og forsegles inne i et hus av aluminiumslegering.

Denne integrerte strukturen forbedrer mekanisk styrke, vibrasjonsmotstand, varmeoverføringseffektivitet og langsiktig driftspålitelighet i industrielle bremseapplikasjoner.

2. Optimalisert termisk styringssystem

Den indre strukturen bruker kvartsfylling kombinert med spesielle bindemidler for å forbedre termisk ledningsevne. Sammenlignet med tradisjonell luftisolasjon overfører denne utformingen varme mer effektivt fra motstandselementet til aluminiumshuset.

Sammen med de eksterne varmespredningssporene bidrar den termiske designen til å opprettholde stabil bremseytelse, forbedre temperaturbalansen og forlenge levetiden under gjentatte belastningsforhold.

3. Fleksibel tilkoblingskonfigurasjon

DUFEW støtter ulike tilkoblingsalternativer, inkludert rustfrie stålterminaler og høytemperaturledninger, for å møte ulike installasjonskrav. De integrerte monteringshullene forenkler installasjonen inne i inverterskap og industrielle kontrollsystemer.

Hvordan velge en inverter bremsemotstand?

Å velge riktig motstand krever vurdering av omformerparametere, bremseforhold og installasjonsmiljø.

Feil motstandsvalg kan føre til for høy bremsestrøm, utilstrekkelig bremsemoment, overoppheting eller inverterbeskyttelsesalarmer. DUFEW anbefaler å velge passende motstandsverdier basert på omformerspesifikasjoner og faktiske driftskrav.

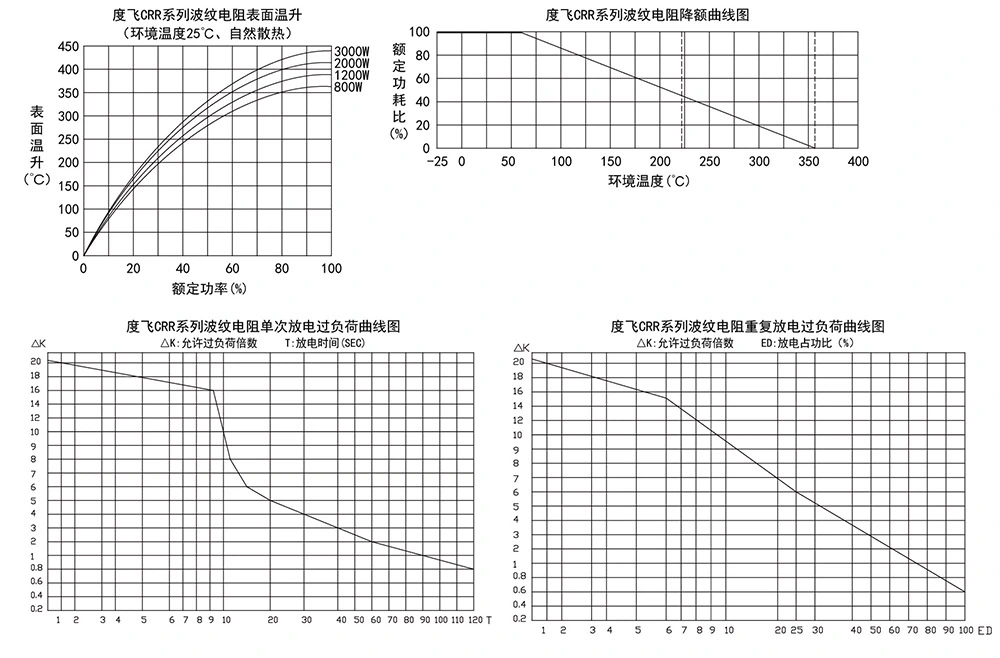

Effektreduksjonskurve

Typiske applikasjoner

Tekniske spesifikasjoner

Test av elektrisk ytelse

Inverter bremsemotstand vs generell kraftmotstand

Installasjonsretningslinjer

1. Bekreft tekniske spesifikasjoner

Før installasjon må du kontrollere omformermodellen, anbefalt motstandsområde, nødvendig bremsekraft og driftssyklus for å sikre at motstanden samsvarer med systemkravene.

2. Inspiser produktets tilstand

Kontroller aluminiumshuset, terminalene, innkapslingens tilstand og monteringsstrukturen før installasjon for å bekrefte at motstanden er fri for skade og klar til bruk.

3. Sørg for riktige kjøleforhold

Riktig varmeavledning er avgjørende for pålitelig bremsing. Vertikal installasjon anbefales for å forbedre luftstrømmen, mens det bør opprettholdes tilstrekkelig avstand mellom motstandene. For lukkede skap kan det være nødvendig med ekstra tvungen ventilasjon i henhold til driftsforholdene.

4. Fullfør elektrisk tilkobling

Bruk varmebestandige kabler, sørg for sikre terminalforbindelser, og hold ledningsavstanden mellom omformeren og motstanden så kort som praktisk mulig for å forbedre tilkoblingssikkerheten.

5. Utfør driftstesting

Etter installasjon, kontroller motstandsverdien, overvåk overflatetemperaturen under drift og kontroller bremseytelsen for å sikre at systemet fungerer som det skal.

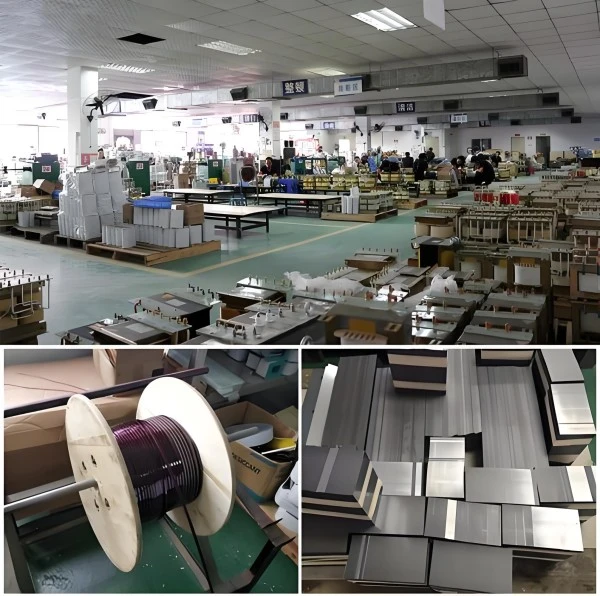

OEM tilpasset produksjonskapasitet

DUFEW støtter tilpassede løsninger for inverterbremsemotstand, inkludert:

FAQ

Q1: Hva gjør en inverter-aluminiumkledd motstand?

En inverter-aluminiumkledd motstand absorberer regenerativ energi generert under motorbremsing og konverterer den til varmeenergi, forhindrer DC-buss overspenning og beskytter invertersystemet.

Q2: Hvordan velger jeg riktig motstandsverdi?

Motstandsverdien bør følge inverterprodusentens anbefalte område. En verdi som er for lav kan forårsake for høy strøm, mens en verdi som er for høy kan redusere bremseytelsen.

Spørsmål 3: Kan denne motstanden brukes til servostasjoner?

Ja. DUFEW inverter bremsemotstander er egnet for servosystemer, spesielt applikasjoner som krever rask retardasjon og gjentatte bremsesykluser.

Q4: Kan temperaturbeskyttelse legges til?

Ja. DUFEW støtter å legge til termiske brytere eller temperaturbeskyttelseskomponenter for applikasjoner som krever ekstra sikkerhetsovervåking.
