Vi tilbyr en omfattende portefølje inkludert motstander, bremseenheter, reaktorer, kraftfiltre og transformatorer, med komplette tilpasningsmuligheter for å møte ulike applikasjonskrav.

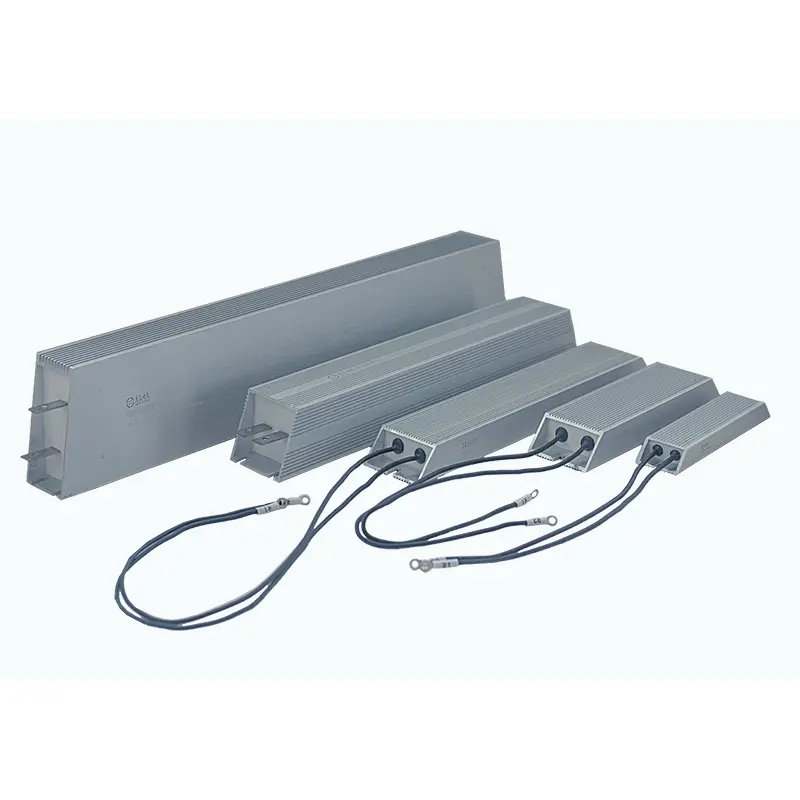

Industrielle kraftsystemer opererer ofte under tung belastning, hyppig bremsing, vibrasjoner og høye temperaturer. For å sikre pålitelig drift i disse krevende miljøene, kombinerer DUFEW trapesformet aluminiumbelagt motstand et robust aluminiumskapsel med en optimalisert intern termisk struktur som effektivt overfører varme samtidig som den beskytter motstandselementet mot støv, fuktighet, vibrasjoner og mekanisk påvirkning.
Motstandselementet er produsert ved bruk av presisjonsviklet nikkel-krom (Ni-Cr) eller Constantan legeringstråd montert på en høytemperaturisolerende kjerne. Etter elektrisk isolasjon med glimmerplater, er enheten fullstendig innkapslet inne i et trapesformet aluminiumshus ved bruk av en spesialformulert blanding av høyrent kvartssand og høytemperaturharpiks. Denne strukturen skaper en effektiv varmeledningsbane, som raskt overfører intern varme til de eksterne kjøleribbene samtidig som den beskytter motstanden mot oksidasjon og miljøforurensning.
Motstanden er designet for industriell automasjon og tungt utstyr, og støtter både terminaler i rustfritt stål og høytemperaturledningsforbindelser, noe som tillater fleksibel installasjon i VFD-bremsesystemer, servodrev, motorkontrollskap, lastbanker, utstyr for fornybar energi og industrielle kraftdistribusjonssystemer.
I motsetning til konvensjonelle rektangulære aluminiumsmotstander, er det trapesformede huset spesielt konstruert for å forbedre både kjøleeffektivitet og mekanisk stabilitet i industrielle miljøer.
Den trapesformede profilen øker den eksterne kjøleoverflaten, slik at varmen kan spre seg mer effektivt gjennom naturlig konveksjon og forbedre kontinuerlig driftsytelse.
Motstandselementet er fullstendig forseglet inne i aluminiumshuset, og gir utmerket motstand mot støv, fuktighet, vibrasjoner og oksidasjon samtidig som produktets levetid forlenges.
En bredere monteringsbase gir sterkere mekanisk støtte, reduserer bevegelse under kontinuerlig vibrasjon og gjør motstanden egnet for kraner, heiser, maskinverktøy og annet tungt utstyr.
Kvartssandfylling overfører varme mye raskere enn luft, slik at intern varme kan nå aluminiumshuset raskt for forbedret kjøleytelse. Ekstra kjøleribber kan installeres når høyere kontinuerlig effekttap er nødvendig.
- Optimalisert trapesformet hus - Større kjøleoverflate forbedrer naturlig varmeavledning sammenlignet med konvensjonelle rektangulære aluminiumsmotstander.
- Fullstendig konstruksjon - Komplett innkapsling beskytter mot støv, fuktighet, vibrasjoner, oksidasjon og mekaniske støt.
- Utmerket termisk ledningsevne - Kvartssandfylling overfører raskt intern varme til aluminiumshuset, og støtter høyere effekttetthet.
- Bredt motstandsområde -- Tilgjengelig fra 0,01Ω til 120kΩ med motstandstoleranser på ±3 %, ±5 % og ±10 %.
- Pålitelig mekanisk styrke - Bred aluminiumsbase sikrer sikker montering for utstyr som opererer under kontinuerlig vibrasjon.
- Fleksible tilkoblingsalternativer - Tilgjengelig med terminaler i rustfritt stål eller høytemperaturledninger for ulike installasjonskrav.
- Tilpasset produksjon tilgjengelig - Effektklasse, motstandsverdi, dimensjoner, terminaler og monteringskonfigurasjoner kan tilpasses for OEM-prosjekter.
Den trapesformede aluminiumskledde motstanden er egnet for industrielle systemer som krever pålitelig kraftspredning, høy mekanisk styrke og langsiktig stabilitet.
Variable frekvensomformere (VFDs), servodrev, motorbremsekretser og regenerative energispredningssystemer.
Kraner, heiser, valseverk, gruvemaskiner, kompressorer og annet utstyr som opererer under hyppige vibrasjons- og bremseforhold.
Lastbanker, strømforsyningstesting, batteriutladningssystemer, dynamisk lastsimulering og industrielle testbenker.
Energilagringsutstyr, fotovoltaiske omformere, vindkraftomformere, ladeutstyr og strømkonverteringssystemer.
Elektriske skap, distribusjonsutstyr, automasjonssystemer og OEM-maskineri som krever kompakte, forseglede og høypålitelige strømmotstander.
Riktig installasjon er avgjørende for å oppnå optimal termisk ytelse og lang levetid.
Bekreft at motstandsverdien, effekten, driftsspenningen og dimensjonene oppfyller utstyrskravene før installasjon.
Kontroller at aluminiumshuset, terminalene og monteringshullene er fri for deformasjoner, sprekker eller fraktskader.
Installer motstanden godt ved hjelp av monteringshullene på basen. Sørg for at monteringsoverflaten er flat og stiv for å opprettholde god mekanisk stabilitet.
For bruk med middels og høy effekt, påfør et tynt lag med termisk forbindelse mellom motstandsbasen og monteringsplaten eller kjøleribben for å forbedre varmeoverføringen.
Koble til terminalene eller ledningsledningene sikkert og kontroller at alle elektriske koblinger er tette for å forhindre overdreven kontaktmotstand.
Installer motstanden på et godt ventilert sted. For lukkede el-skap anbefales tvungen luftkjøling ved drift med høy effekt.
Mål motstandsverdien før aktivering av kretsen og overvåk driftstemperaturen under første igangsetting.
Motstandselementet er presisjonsviklet med høykvalitets nikkel-krom (Ni-Cr) eller Constantan legeringstråd for å gi stabil elektrisk ytelse, høy overbelastningsevne og lang levetid.
Et slitesterkt glimmerisolasjonslag isolerer motstandstråden elektrisk fra aluminiumshuset samtidig som den opprettholder utmerket dielektrisk styrke under høye temperaturer.
Det indre hulrommet er fylt med høyrent kvartssand og varmebestandig harpiks, noe som skaper en effektiv termisk ledningsbane som raskt overfører varme fra motstandselementet til aluminiumshuset.
Det ekstruderte aluminiumskapselet har en optimalisert trapesprofil som øker kjøleflaten og forbedrer naturlig luftkonveksjon sammenlignet med konvensjonelle rektangulære hus.
Tilgjengelig med enten rustfrie stålterminaler eller høytemperaturledninger for å imøtekomme ulike installasjons- og ledningskrav.
| Modellkode | Beskrivelse | Eksempel |
|---|---|---|
| BIL | Trapesformet aluminiumbelagt motstandsserie | BIL |
| 1500W | Nominell effekt | 1500W |
| 27R | Vurdert motstand | 27Ω |
| J | Motstandstoleranse | J = ±5 % (valgfritt: H = ±3 %, K = ±10 %) |
| Parameter | Spesifikasjon |
|---|---|
| Power Range | 50W–6kW |
| Driftsspenning | ≤1200V |
| Motstandsområde | 0,01Ω--120kΩ |
| Motstandstoleranse | ±3 % / ±5 % / ±10 % |
| Beskyttelsesvurdering | IP00 |
| Temperaturkoeffisient (TCR) | ≤300 ppm/°C |
| Flammehemmende vurdering | UL 94V-2 |
| Standard | GB/T 5792 |
| Karakteristisk | Testbetingelser | Ytelse |
|---|---|---|
| Dielektrisk tåle spenning | 2500VAC / 50Hz / 60s | Lekkasjestrøm ≤10mA |
| Isolasjonsmotstand | 1000VDC | ≥100MΩ |
| Kortvarig overbelastning | 10× nominell effekt i 5 sekunder | Ingen synlig skade |
| Lasteliv | Syklisk drift (10s PÅ / 90s AV) | ＞9 000 timer |
| Motstand mot fuktig varme | 40°C ±2°C, 90--95 % RF, 100 timer | ΔR ≤ ±(1 %R + 0,05Ω) |
| Rask temperatursykling | -55 °C / 55 °C / 155 °C, 15 minutter hver, 5 sykluser | ΔR ≤ ±(2 %R + 0,05Ω) |
| Varmebestandighet | 350°C i 2 timer | Ingen synlig misfarging eller skade |
| Temperaturkoeffisient | Vurdert belastning vs. kald motstand | ＜300 ppm/°C |
| Flammemotstand | 10× nominell effekt i 5 minutter | Ingen tenning eller åpen flamme |
| Karakteristisk | Testbetingelser | Ytelse |
|---|---|---|
| Terminal styrke | 45N / 30s | Ingen løsnede eller synlige skader |
| Vibrasjonsmotstand | 5–200 Hz, 1g, 98m/s² | Ingen synlige strukturelle skader |
| Motstand mot loddevarme | Terminaler nedsenket i 350±5°C loddetråd i 3 sekunder | ΔR ≤ ±(1 %R + 0,05Ω) |
| Utseende | Visuell inspeksjon | Ingen synlige skader, tydelig merking |
| Loddebarhet | Terminaler nedsenket i 235±5°C loddetråd i 5 sekunder | Loddedekning ≥95 % |
| Sammenligningselement | Trapesformet aluminiumkledd motstand | Konvensjonell rektangulær motstand i aluminium |
|---|---|---|
| Boligdesign | Trapesformet profil øker varmeavledningsområdet og luftstrømeffektiviteten | Standard rektangulært hus med mindre kjøleflate |
| Termisk styring | Kvartsfylt konstruksjon overfører varme raskt til aluminiumshuset for mer stabile driftstemperaturer | Varmespredning avhenger hovedsakelig av husets overflate, noe som resulterer i lavere termisk effektivitet |
| Monteringsstabilitet | Bred base gir utmerket mekanisk stabilitet for vibrasjonsutsatt utstyr | Smalere base gir lavere motstand mot vibrasjoner |
| Miljøvern | Fullstendig forseglet konstruksjon motstår støv, fuktighet, oksidasjon og mekanisk forurensning | Standard tetning gir begrenset beskyttelse i tøffe industrielle miljøer |
| Høy motstandsevne | Motstandsverdier tilgjengelig opptil 120kΩ med stabil ytelse | Høy motstand alternativer er generelt mer begrenset |
A: Det trapesformede aluminiumshuset øker den eksterne kjøleoverflaten og forbedrer naturlig luftstrøm rundt motstanden. Den gir også en bredere monteringsbase for bedre mekanisk stabilitet, noe som gjør den egnet for tungt industrielt utstyr.
A: Ja. Den kvartsfylte innkapslingen overfører effektivt intern varme til aluminiumshuset, slik at motstanden tåler gjentatte bremsesykluser og kortvarige overbelastninger samtidig som den opprettholder pålitelig ytelse.
A: Ja. Valgfrie innebygde termiske brytere eller temperatursensorer kan integreres på forespørsel for å gi ekstra overtemperaturbeskyttelse for uovervåket eller sikkerhetskritiske applikasjoner.
A: Ja, forutsatt at alle motstander har identiske spesifikasjoner. Ensartet ventilasjon, balansert kabling og riktig varmeavledning bør opprettholdes for å sikre jevn lastfordeling og langsiktig pålitelighet.
- Profesjonell Power Resistor Produsent med mange års erfaring innen industriell kraftelektronikk.
- OEM & ODM-tilpasning for motstand, effekt, dimensjoner, terminaler og monteringsmuligheter.
- Streng kvalitetskontroll med omfattende elektrisk og mekanisk testing før forsendelse.
- Rask produksjon og stabil forsyning for både standardmodeller og tilpassede prosjekter.
- Teknisk støtte for å hjelpe kunder med å velge den mest passende motstandsløsningen for deres applikasjon.
