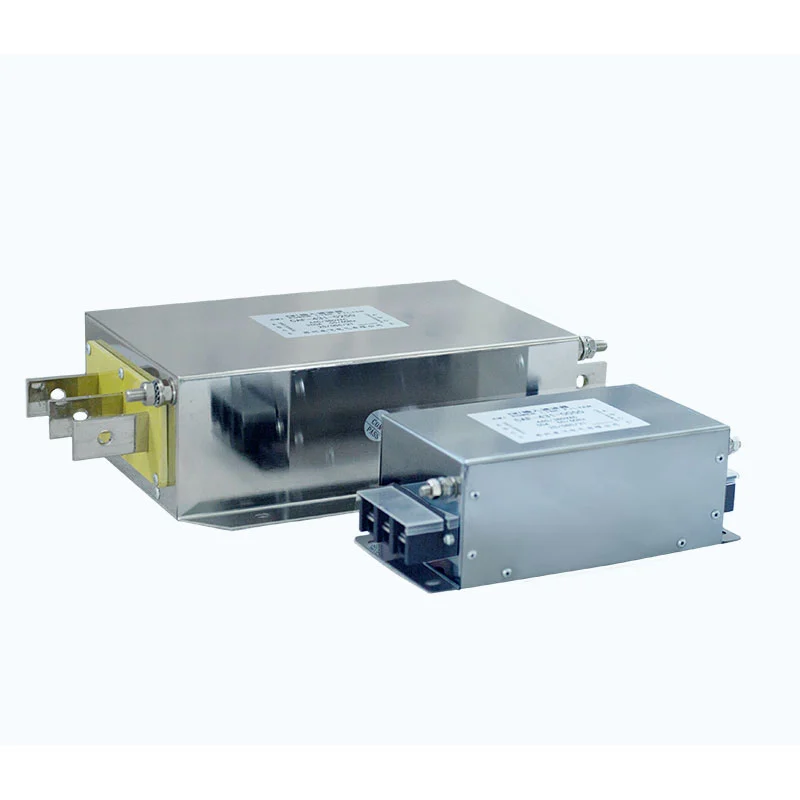

Det elektromagnetiske interferensfilteret inneholder et flertrinns lavpassfiltreringsnettverk som består av en vanlig modus choke, X kondensatorer, Y kondensatorer og motstander.
Common-mode choken bruker to ledere viklet på den samme magnetiske kjernen og har høy impedans for common-mode interferens. X-kondensatorer er koblet over linjelederne for å undertrykke interferens i differensialmodus, mens Y-kondensatorer er koblet mellom kraftledningene og jord for å gi en vei for høyfrekvent fellesmodusstøy til jord.
Disse komponentene fungerer sammen for å gi bredbånds-EMI-undertrykkelse. Flertrinnsfiltreringsstrukturen er optimert i henhold til interferensfrekvenskarakteristikkene som vanligvis oppstår i applikasjoner med variabel frekvens.
| Parameter | Spesifikasjon |
|---|---|
| Nominell spenning | 220VAC / 380VAC / 690VAC / 1140VAC |
| Driftsfrekvens | 50Hz / 60Hz / opptil 500Hz |
| Vurdert gjeldende | 5A--1600A |
| Dielektrisk styrke | Linje-til-linje: 1500VDC, 60s; Linje-til-bakke: 2500VDC, 60s |
| Isolasjonsmotstand | >100MΩ ved 1000VDC |
| Overbelastningskapasitet | 1,4 × merkestrøm i 1 minutt, med minst 15 minutters intervaller |
| Maksimal kabellengde | 400m for skjermet kabel; 300m for uskjermet kabel |
| Beskyttelsesvurdering | IP00 / IP20 |
| Isolasjonsklasse | T40 / F (155 °C) |
| Flammehemmende vurdering | UL94 V-2 |
| Produktstandard | GB/T 15287/8 |
- Common-Mode og Differential-Mode Suppression: Filtreringsnettverket er utformet for å dempe både vanlig-modus og differensial-modus elektromagnetisk interferens.
- Toveis EMI-undertrykkelse: Filteret kan dempe interferens som beveger seg mellom strømforsyningen og tilkoblet utstyr, og bidrar til å redusere uønsket støyoverføring i begge retninger.
- VFD-applikasjonskompatibilitet: Designet for drivsystemer med variabel frekvens der svitsjerelatert elektromagnetisk interferens og ledet støy krever ekstra undertrykking.
- Flertrinnsfiltrering: Kombinasjonen av vanlig modus choke, X-kondensatorer, Y-kondensatorer og resistive elementer gir flertrinns filtreringsytelse.
- Bredt elektrisk rekkevidde: Nominelle spenningsalternativer fra 220VAC til 1140VAC og nominelle strømalternativer fra 5A til 1600A støtter et bredt spekter av industrielle kraftapplikasjoner.
- Lav lekkasjestrømdesign: Filtreringsstrukturen er designet med hensyn til lekkasjestrøm og systemjordingskrav.
- Lange kabelapplikasjoner: Egnede konfigurasjoner er tilgjengelige for VFD-systemer som bruker lange motorkabler, avhengig av faktiske driv-, kabel-, motor- og installasjonsforhold.
- Tilpasset utvalg: Dufew Electric kan evaluere nominell spenning, strøm, frekvens, kabellengde, installasjonsforhold og andre applikasjonsparametere for produktvalg.
Det elektromagnetiske interferensfilteret er egnet for industrielle applikasjoner der elektromagnetisk kompatibilitet og strømkvalitet er viktig, inkludert:
1. Industrielt utstyr med strenge krav til elektromagnetisk kompatibilitet.
2. Systemer som bruker flere VFD-er der elektromagnetisk interferens mellom frekvensomformere må kontrolleres.
3. VFD-inngangsapplikasjoner der ledet eller utstrålt interferens kan påvirke strømnettet eller utstyr i nærheten.
4. VFD-systemer påvirket av elektriske forstyrrelser, harmonisk interferens eller overdreven elektromagnetisk støy.
5. Industrielt utstyr som krever ekstra beskyttelse mot interferensrelatert unormal drift.
6. Industriell produksjon og automasjonsutstyr.
7. Fornybar energi og energilagringssystemer som bruker kraftelektronisk utstyr.
8. Motordrivsystemer med lange kabelstrekninger eller krevende elektromagnetiske miljøer.
Å velge et elektromagnetisk interferensfilter krever mer enn å matche spenning og strøm. Filteret bør evalueres i henhold til det komplette elektriske systemet, utstyrskonfigurasjonen og installasjonsmiljøet for å sikre at den valgte spesifikasjonen er egnet for den tiltenkte applikasjonen.
Dufew Electric kan støtte teknisk evaluering basert på nominell spenning og strøm, driftsfrekvens, VFD-effektklassifisering, common-mode og differensial-modus interferens, motorkabellengde, skjermet eller uskjermet kabelkonfigurasjon, jordingsforhold, installasjonsplass, termiske krav, elektromagnetisk miljø og kundetegninger eller tekniske spesifikasjoner.
For skreddersydde prosjekter kan kundene gi elektriske spesifikasjoner, tekniske tegninger, fysiske prøver, utstyrsinformasjon eller bruksbetingelser for teknisk evaluering. Basert på disse kravene kan Dufew Electric levere standardprodukter eller utvikle applikasjonsspesifikke filterkonfigurasjoner.
Velg filterets merkespenning og merkestrøm i henhold til VFD-effekten og det elektromagnetiske miljøet. Som en generell valgretningslinje kan filterets merkestrøm velges til omtrent 1,2--1,5 ganger utstyrets merkestrøm, avhengig av den faktiske bruken og produsentens anbefalinger. Filterets merkespenning må samsvare med VFD-driftsspenningen.
Kontroller kapslingen for skade, kontroller at terminalene er intakte, og bekreft at produktmerker og spesifikasjoner er godt synlige.
Installer filteret ved utstyrets strøminngang eller på inngangssiden av interferenskilden, for eksempel en VFD, og hold det så nært det beskyttede utstyret som praktisk mulig.
Når den er installert på et kontrollskap av metall, sørg for tilstrekkelig metall-til-metall-kontakt mellom filterkabinettet og kabinettet for å støtte varmespredning og elektromagnetisk skjerming.
Bruk de angitte monteringshullene for å feste filteret inne i kontrollskapet eller på monteringsplaten. Sørg for at filteret er godt installert og at impedanstilpasning og jordingskrav tas i betraktning.
Koble filteret i serie mellom strømforsyningen og VFD-inngangen i henhold til koblingsskjemaet. Ikke snu inngangs- og utgangsklemmene.
Jordingsterminalen må være pålitelig koblet til beskyttende jord. Hold jordforbindelsen så kort som praktisk mulig; en jordingslederlengde på ikke mer enn 30 cm anbefales.
Ikke bunt filterinngangsledningene sammen med belastningssiden eller utgangsledningene. Å gjøre det kan øke den elektromagnetiske koblingen mellom inngangs- og utgangssidene og redusere filterets evne til å undertrykke EMI betydelig.
Inngangs- og utgangsledninger bør legges separat for å minimere uønsket kobling.
Etter å ha bekreftet at alle tilkoblinger er riktige, slå på systemet og overvåke VFD-driftstilstanden. Kontroller om forventet reduksjon i elektromagnetisk interferens og unormale driftsforhold er oppnådd.
| Sammenligningsfaktor | Dufew integrert kompositt EMI-filter | Konvensjonelt enkelt filter |
|---|---|---|
| Filtreringsstruktur | Flertrinnsfiltrering ved bruk av en kombinasjon av vanlig modus choke, X kondensatorer, Y kondensatorer og resistive elementer | Baserer seg vanligvis på en enklere ett-trinns induktiv struktur |
| EMI-undertrykkelse | Designet for å adressere interferens i både fellesmodus og differensialmodus | Høyfrekvent interferensundertrykkelse kan være begrenset avhengig av filterstrukturen |
| Termisk styring | Integrert strukturell design kan støtte mer organisert komponentarrangement og termisk styring | Komponentkonsentrasjon kan øke lokalisert varmeakkumulering under kontinuerlige høybelastningsforhold |
| Installasjon | Integrert filterkonfigurasjon kan forenkle montering og elektrisk tilkobling | Separate filtreringskomponenter kan kreve ekstra montering og kabling |
| Materialforvaltning | Én integrert enhet kan forenkle materialkoding og lagerstyring | Flere komponenter kan øke antallet materielle elementer |
| Bruksområde | Egnet for VFD-systemer og industrielle miljøer med krevende EMI-krav | Mer egnet for relativt enkle bruksområder avhengig av det elektriske miljøet |
Dufew Electric er en Kina-basert produsent og leverandør av kraftelektronikkkomponenter, med produksjonsmuligheter som dekker industrielle motstander, bremsesystemer, reaktorer, EMI-filtre, kraftfiltre, transformatorer og tilpassede elektriske komponenter. For elektromagnetiske interferensfiltre utføres produksjon og inspeksjon i henhold til produktspesifikasjoner, gjeldende tekniske krav og kundekrav.
Produksjonsprosessen dekker materialvalg, komponentmontering, elektrisk testing, ytelsesverifisering, sluttinspeksjon, pakking og forsendelse. Viktige kvalitetskontroller kan omfatte:
- Verifisering av nominell spenning og strøm
- Isolasjonsmotstandstesting
- Dielektrisk styrketesting
- Testing av elektrisk ytelse
- Visuell og dimensjonell inspeksjon
- Terminal- og koblingsinspeksjon
- Sluttproduktinspeksjon
Produktspesifikasjoner og inspeksjonskrav kontrolleres gjennom hele produksjonen for å opprettholde konsistent elektrisk ytelse og produktkvalitet. Produktspesifikke testregistreringer og teknisk dokumentasjon kan også leveres i henhold til prosjektkrav.
Dufew Electric opprettholder relevante kvalitetssertifiseringer, produktdokumentasjon og testprotokoller for å støtte kundeevaluering og anskaffelseskrav.
Gjeldende sertifikater og tekniske dokumenter kan leveres for gjennomgang i henhold til det spesifikke produktet, prosjektet og kundens krav.
Som en leverandør av kraftelektronikkkomponenter i Kina, støtter Dufew Electric internasjonale B2B-bestillinger fra produktvalg og prøveevaluering gjennom produksjon, inspeksjon, pakking og forsendelse.
Typiske leveringsordninger kan koordineres i henhold til ordrevolum, produktdimensjoner, destinasjon, ledetid og kundekrav.
Tilgjengelige logistikkalternativer kan omfatte:
- Sjøfrakt: Egnet for vanlige og store internasjonale bestillinger.
- Luftfrakt: Egnet for hasteforsendelser, prøver og bestillinger med mindre volum.
- Ekspresslevering: Egnet for tekniske prøver og småpakker der raskere levering kreves.
- Kundeutpekt speditør: Dufew Electric kan koordinere forsendelsen med kundens nominerte logistikkleverandør ved behov.
Eksportemballasje kan ordnes i henhold til produktstruktur og transportkrav for å beskytte elektriske komponenter under håndtering og internasjonal transport.
Dufew Electric fokuserer på kraftelektronikkkomponenter, inkludert motstander, bremsesystemer, reaktorer, elektromagnetiske interferensfiltre, kraftfiltre og transformatorer.
Produktvalg kan evalueres i henhold til elektriske parametere, VFD-karakteristikk, kabellengde, elektromagnetisk miljø, installasjonsforhold og andre systemkrav.
Dufew støtter tilpassede elektriske spesifikasjoner, konfigurasjoner, tegninger, prøver og applikasjonsspesifikke krav underlagt teknisk evaluering.
Produksjon inkluderer materialinspeksjon, kontrollert montering, elektrisk testing, sluttinspeksjon og produktdokumentasjon i henhold til gjeldende krav.
Dufew Electric støtter utstyrsprodusenter, systemintegratorer, distributører, OEM-kunder og industrielle brukere med produktforsyning og internasjonal logistikkkoordinering.
Filtreringsnettverket demper uønsket støy som beveger seg mellom strømforsyningen og tilkoblet utstyr, og bidrar til å redusere både innkommende og utgående elektromagnetiske forstyrrelser.
Ja, når ytterligere EMI-undertrykkelse er nødvendig. Reaktorer adresserer primært strømharmoniske og strømforstyrrelser, mens EMI-filtre retter seg mot elektromagnetisk støy. De kan derfor utfylle hverandre.
Nei. Lederne er elektrisk isolert mens de deler den samme magnetiske kjernen. Under normal drift i differensialmodus kansellerer deres magnetiske flukser stort sett hverandre.
Nei. X-kondensatorer brukes på tvers av linjeledere for differensial-modusstøy, mens Y-kondensatorer kobles mellom kraftledninger og jord for common-mode-støy. De har ulike krav til sikkerhet og isolasjon.
Dufew Electric produserer kraftelektronikkkomponenter for motordrift, industriell automasjon, fornybar energi, energilagring og kraftkontrollsystemer. Med ingeniørstøtte, kontrollert produksjon, elektrisk testing, tilpasning og globale B2B-forsyningskapasiteter, tilbyr vi pålitelige løsninger skreddersydd for ulike industrielle krav.
